怎样完美使用HM8118电桥?

HM8118电桥使用和操作的11大问!!
问1: HM8118电桥的基本概念和原理?
答:一般情况下,HM8118台式LCR 电桥(与同等价位的LCR表一样)由实部和虚部的复合量确定,这意味着考虑元件的阻抗和相角。这些值是通过测量传导到DUT被测设备上的交流电流来确定。基于阻抗(X轴)和相位角(角度Θ),该设备可以确定Y 轴的虚部值,这些值与频率有关。
问2: 如何定义HM8118电桥的精度?

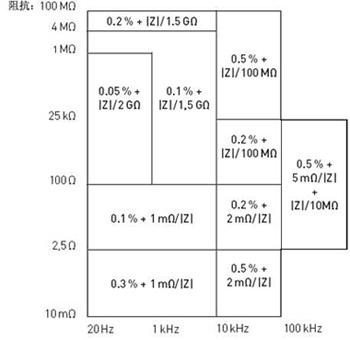

答:精度计算由下表确定:主显示参数:基本精度(满足以下测试条件:电压1.0V、慢速/中速测量、自动量程、恒压关闭、偏置关闭;快速模式下,基本精度下降两倍)。次显示参数:在f=1kHz时D、Q 基本精度±0.0001,相角±0.005°。
    如果你想计算出相应的精度,你的元件需要以下参数,才能算出相应精度:在适当频率的元件阻抗、本身的频率。
    例1:测量10pF 电容,其在1kHz 时阻抗为15MΩ 。在这种情况下精确度表中,第一行是有效的:
元件的值,将设置在公式中:在1KHz 时精度=0.2%+15MΩ ÷1.5GΩ =0.2%+0.01
     现在,你整合百分误差如下:在1KHz 时精度=0.2%+0.01=0.2%+(0.01×100%)=1.2%,例如10pF 元件:10pF的1.2%是0.12pF。显示实际值在10pF-0.12pF=9.88pF10pF+0.12pF=10.12pF之间。
问3: HM8118电桥测试频率范围?
答:HM8118电桥以69个频点实现20Hz~200kHz频率范围,具体如下:20Hz, 24Hz, 25Hz, 30Hz, 36Hz,40Hz, 45Hz, 5Hz, 60Hz, 72Hz, 75Hz, 80Hz, 90Hz, 100Hz, 120Hz, 150Hz, 180Hz, 200Hz, 240Hz,250 Hz, 300Hz, 360Hz, 400Hz, 450Hz, 500Hz, 600Hz, 720Hz, 750Hz, 800 Hz, 900Hz, 1.0kHz, 1.2 kHz, 1.5 kHz, 1.8kHz, 2.0kHz, 2.4 kHz, 2.5kHz, 3.0kHz, 3.6kHz, 4.0kHz, 4.5kHz, 5.0kHz, 6.0kHz,7.2 kHz, 7.5kHz, 8.0kHz, 9.0kHz, 10kHz, 12kHz, 15kHz, 18kHz, 20kHz, 24kHz, 25kHz,30kHz,36kHz, 40kHz, 45kHz, 50kHz, 60kHz, 72kHz, 75kHz, 80kHz, 90kHz, 100kHz, 120kHz, 150kHz, 180kHz, 200kHz。
问4: HM8118 如何使用HZ186变压器测试线来测试变压器的匝数比和互感系数?
答:对于变压器的测量,OItek 海洋仪器建议使用HZ186 配件。请按照如下说明连接夹具(从左至右,见下图):- 连接黑色线夹到初级线圈,- 连接黑色线夹到次级线圈,- 连接红色线夹到次级线圈,- 连接红色线夹到初级线圈。
问5: HM8118适用LabView驱动吗?
答:HM8118电桥没有进行LabView library测试。本仪器手册的远端控制指令基于标准SCPI ,在仪器说明书中有具体的操作描述。因为SCPI 标准指令,在任何软件应用中你都能执行此仪器, 只要你送一个"ASCII-String"指令到通讯接口用户端 (例如LabView, C++, Visual Basic 等等)。为了测试PC 和仪器RS232 接口间的连接,你能使用Hyper-Terminal of Windows (accessory -->communication --> Hyper-Terminal) Windows 超级终端(附件 - >通讯 - >超级终端)。
问6: HM8118电桥如何测量电阻?

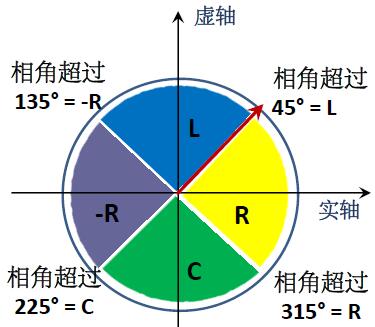

答:HM8118电桥测量电阻常用以下方法:施加电压(AC)信号并测量所得到的电流。R与L或C唯一区别是相位角在0°附近。电阻测量时不通过DC,DC 仅用于电容测量的偏置电压。见上图。
问7: HM8118电桥如何测量电感和电阻值?
答:测量简单的电阻或电感,你需要在HM8118电桥的面板上打开 L-R 模式。如果你操作了此功能,在HM8118 上你能直接读出电阻和电感值。

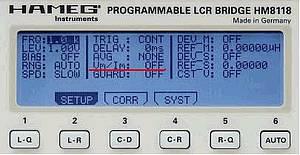

问8: HM8118电桥如何显示测试信号电压Vm和电流Im的大小?
答:您可计算出数学上的电压范围及电流范围,但HM8118电桥在操作期间直接读出这两个值。在设置Menue,该操作可接通/关断。在该设置Menue,在元件端子的电压和电流显示可接通/断开。
问9: HM8118 在变压器( 线圈) 测量时出现不正确的结果?
答:不同的测量结果取决于铁芯上的损耗和预磁化线圈的未知状态。要测量的线圈,依赖于频率和当前测量电压。HM8118电桥定义的L、R 和C 值,通过测量阻抗和相应的相位角来实现。不同的相位角,所测得到的值就相应是电感、电容或实际(L,C,R)。这意味着:阻抗值随着电压值提高而增加。此外,相位角很大程度上取决于(通过计算磁化和铁磁芯损耗)测量频率(在“Z-θ ”模式可见)。短路次级侧的值几乎对应于线圈损耗,这些损耗根据频率和测量电压来确定。
问10: HM8118 如何通过接口进行开路/短路校准?
答:从固件更新版本下载开路/短路校准接口命令:- CROP (OPEN 校准) ,- CRSH (SHORT 校准) 。
问11:如何使用HO118组件屉接口筛选器件的容限差?
答:HO118接口选件能处理任何偏差,甚至不对称(例如-5%和+20%)。可以通过键盘或接口输入偏差,这些偏差您可以输入任何你想要的(例如-45,67%和+1267,34%),只是需要一点时间。关于HO118接口的使用,请见下文“如何使用HM8118电桥进行分离器件的筛选和限值判定?“
