民标电磁兼容-谐波闪烁测试系统

由于电子产品内部大量使用开关电源，在提高电源利效率的同时，由于非线性的电能转 换，会向电网里注入大量谐波电流，它不仅会干扰同一电网中的其他设备，还会使电网的中 线电流超载，影响输电能力。此外，对电源的相位控制还会引起电网有效值电流发生变化， 导致负载侧的有效值电压产生波动，引起照明灯具的灯光闪烁。 谐波测试主要测量 EUT 工 作时注入到电网中的谐波，谐波测量电路中，试验电源是一个理想化的交流电源，具有内阻 小、波形纯、电压稳和频率准的特点。测量设备是个离散富里叶变换的时域分析仪器，可以 分析 1～40 阶次的谐波电流值。

电压波动和闪烁的测试，主要测量 EUT 引起的电网电压的变化。电压变化产生的干扰 影响不仅仅取决于电压变化的幅度，还取决于它发生的频度，电压变化通常用二类指标来评 价，即电压波动和闪烁。电压波动指标反映了突然的较大的电压变化程度，而闪烁指标则反 映了一段时间内连续的电压变化情况。

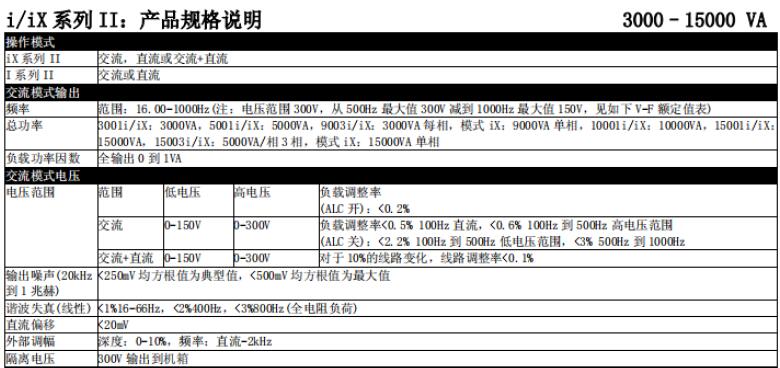

测试设备：纯净电源，谐波闪烁分析仪 。

测试配置：
