CS106电源线尖峰信号传导敏感度测试系统
- 发布时间:2021-03-03 11:09:03
本项目主要测试在设备、分系统所有不接地的交流和直流输入电源线上测试设备、分系统对电源线上注入的尖峰信号的敏感度。被测物供电电源的频率为DC-400Hz,直流、单相或三相四线制供电,每相最大电流100A
测试设备:尖峰信号发生器、示波器、LISN。了解更多EMI测试设备点击EMS抗扰度测试。
测试配置:
尖峰信号特性校准配置:在尖峰信号发生器负载端接一个已校准的5Ω无感电阻8525。选择尖峰信号发生器的输出脉宽以及重复频率,调整尖峰信号发生器的输出电压,在示波器上确认波形的脉宽以及电压,当示波器测试的电压达到规定的极限值时,记录尖峰信号发生器的输出电平。

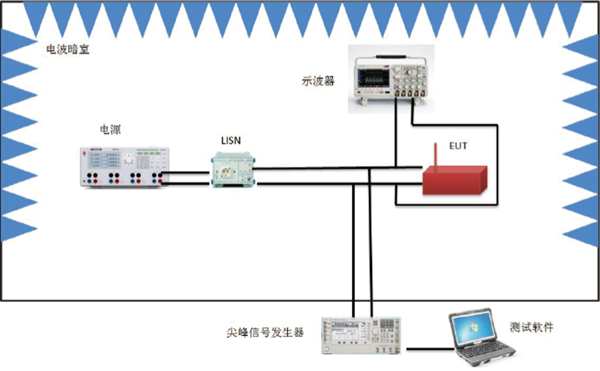

串联注入电源线尖峰信号传导敏感度测试配置:将尖峰信号发生器串联连接在被测件以及LISN之间,在电源线之间并联一个10uF电容,用于提高电源端的阻抗,提高测试效率。利用示波器在电源线两端测试干扰的大小,调整信号源的输出幅度,直到示波器读数达到极限值,但不超过校准值,检验被测设备是否敏感。该测试方法可以针对直流或交流电源线。
并联注入电源线尖峰信号传导敏感度测试配置:将尖峰信号发生器并联连接在被测件电源线之间,在电源线上串联一个电感(利用6220-1A的次级电感),用于提高电源端的阻抗,提高测试效率。利用示波器在电源线两端测试干扰的大小,调整信号源的输出幅度,直到示波器读数达到极限值,但不超过校准值,检验被测设备是否敏感。该测试方法仅针对直流电源线。
