如何使用四通道示波器来测量功率？

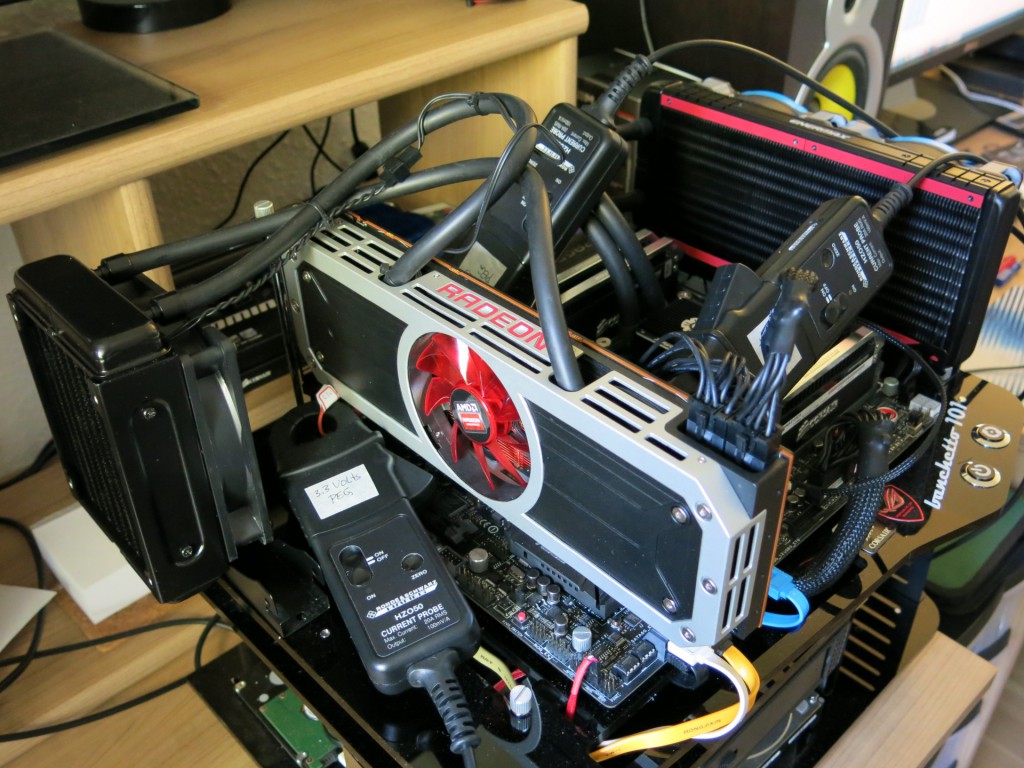

本文例举德国汤姆工程师利用HMO1024四通道示波器测量新的图形适配器的功耗，例如：AMD Radeon R9 295x2。

本实验使用HZO50闭环电流探头和已获奖的HMO2014示波器，下面介绍究竟如何使用电流探头来测量得到功率值？

首先我们做一个假设：假设在12V端口在带载下保持一个恒定电压值，这样我们不用担心测量电压的标准探头和电流探头的相位同相问题。

现在让我们把HZO50电流探头连接到示波器CH1通道，并对它进行设置。接着每一步都按下面文字描述的图像操作。具体操作请下载此文：使用四通道示波器测量器件或设备功率

为什么汤姆的硬件测量图像看起来与这里的显示不同呢？

汤姆的硬件使用他们自己的可视化工具。他们进行原始数据输出并用他们自己的工具套来执行这些计算。然而，本实验通过比较两者的测量结果，发现本实验也有很好的匹配结果。

如果我需要测量功率，电压不是一个恒定值，在这种情况下，怎么办？

在这种情况下，你需要一个示波器匹配软件，用来同步电压探头和电流探头，以确保测量的电压和测量的电流在时间上同步。HMO2014示波器无此功能，您需要配备更高级别的示波器，例如泰克的DPO5034B或罗德与施瓦茨的RTM2034，它们具有同步的电源选项来保证电压和电流同步测量功率。
