FPS应用（二）：5G测试解决方案

　　1、FPS简介

　　FPS系列信号与频谱分析仪拥有160MHz分析带宽，支持多种模拟和无线通信信号分析，同时FPS的测试速度与同级别频谱分析仪相比，具有高达五倍的绝对优势，是实验室测试、教学应用、产线测试的理想选择。

　　2、物联网测试解决方案

　　3、5G测试解决方案　

　　5G即称第五代移动通信技术，3GPP定义了三大场景，包括eMBB（增强移动宽带）、uRLLC（低时延高可靠）、mMTC（大规模机器通信）。相比之前的移动通信技术，5G技术会支持更大带宽，以中国目前5G外场试验为例，频段为3.4GHz-3.6GHz，带宽需要支持到100MHz，这样可以使传输速率明显提升。同时，在最新的3GPP 5G标准中，对于子载波间隔、新波形、帧结构等技术都做了全新的定义。

　　罗德与施瓦茨公司一直积极参与各个国家5G的外场试验，并且配合不同的设备厂商完成了5G发射机射频测试，内容包括5G新型信号的分析、射频指标测试等。

　　3.1 标准5G信号分析

　　根据3GPP 最新的5G标准进展，针对6GHz以下频段的5G eMBB场景，典型参数如下：

　　频谱分析仪FPS通过加载K144（预计2018年Q3发布）选件，可以对标准5G信号进行解调分析，包括EVM、频率误差、星座图等调制质量进行测试，测试示意图如下：

　　3.2 自定义5G信号分析

　　由于5G标准还未最终确定，尤其是针对mMTC和URLLC场景。同时，很多高校、企业或者研究机构，会在现有5G标准基础上，对一些参数进行调整试验，以验证系统的最佳性能。另外，还有些客户会在标准5G信号的基础上，做些改动以用在专用网络中。罗德与施瓦茨公司的频谱分析仪FPS通过标配的IQ Analyzer功能可以把接收到相应的IQ数据通过U盘或者网络导出来，供客户使用Matlab或者其他处理软件进行后续处理分析，最大支持的分析带宽为160MHz，存储深度为200M Sample。数据采集导出示意图如下：

　　3.3 发射机频域测试

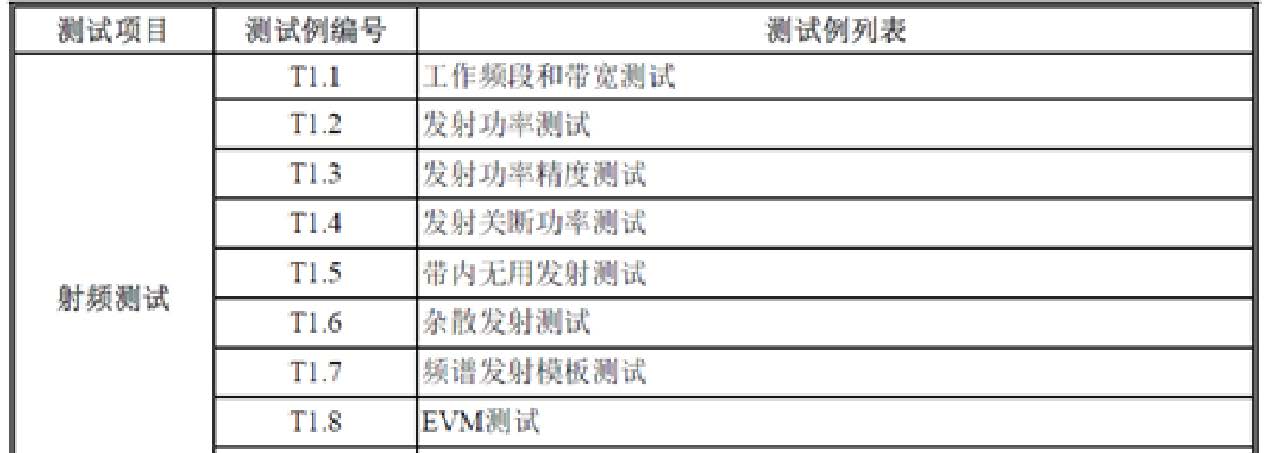

　　针对5G设备的测试，除了需要对信号的调制质量进行分析之外。对于发射机设备，还需要测试其射频特性，以中国IMT2020 （5G）推进组发布的5G技术研发试验第二阶段的技术规范为例，针对发射机要求测试如下项目：

　　其中1.8项，可以通过FPS相应的5G选件进行测试分析。1.1至1.7项，只需要FPS的基本频谱功能即可完成测试，下图为杂散发射测试结果示意图：

　　4 总结

　　罗德与施瓦茨公司的信号与频谱分析仪FPS具备了目前常见的移动通信信号测试分析能力，通过加载相应的选件可以对物联网、5G等前沿热点技术进行分析和测试，帮助客户对已有硬件设备进行检测，同时也可以辅助客户进行相应的课题研究。

更多完整资料请点击：基于R&S FPS的无线通信测试解决方案
