电子负载之连接规则

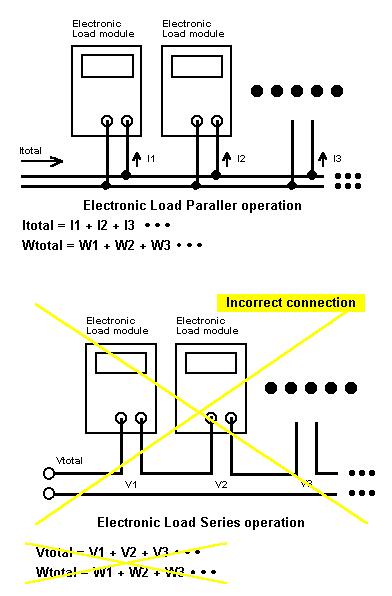

1.当电流或功率规格超过电子负载模块设定时的连接方式此时，两个或更多的负载模块可以并联起来增加其额定之规格，即使不同规格的负载模块亦可以并联起来使用，如将3310系列与3320系列并联。

海洋仪器强烈要求“不要将电子负载串联使用”

2.电压检知(Vsense)与电流监视(Imonitor)的连接

由于电流流经导线时会产生压降，尤其大电流时特别严重，博计电子负载上Vsense输入BNC接头便是被设计用来补偿这种的现象。博计3310系列/3320系列电子负载均配备有自动电压检知的功能，使得电子负载上的电压表能够精确地读出电源供应器的输出端电压而不是负载的输入端电压，当Vsense的BNCto鳄鱼夹电缆使用时(如图所示)，则量取电源供应器输出端之电压值。当Vsense的BNCto鳄鱼夹电缆不使用时，则量取电子负载输入端之电压值。

电流监视(Imonitor)BNC输出被设计用来监视流经电子负载的电流波形，Imonitor输出通常用BNCTOBNC电缆连接到示波器来观测动态负载电流波形，3310/3320系列的Imonitor输出信号以10V来表示负载之满刻度电流值，又3310系列的Imonitor是经过光绝缘之隔离信号，以便连接到示波器时不会造成地回路的问题，因为示波器的Ch1及Ch2的负输入端是连接在一起的，而不是差动输入方式。

3.多组输出(含正及负)电源供应器与多个电子负载模块间的连接规则：电子负载模块的正输入端(红色端子)的电位必须高于负输入端(黑色端子)。以上的例子说明四组输出的电源供应器连接到四个电子负载模块的连接方式。
