示波器内置毫伏表功能

随着数字化和智能化技术的发展，示波器已突破传统看波形的功能，现在一台示波器既可以看波形进行时间域定性测量，也可以做逻辑分析仪、频谱分析仪或FFT分析仪进行逻辑域和频率域定性测量，有的示波器更可以作为功率表、毫伏表等进行定量测试，例如德国R&S的HM1002八合一多功能示波器。

现在有些示波器内置毫伏表（DVM）功能，例如HMO3034、HMO3054和HMO1002示波器，示波器内置毫伏表一般能测量直流电压（DC）、交流真有效值电压（ACrms）、波峰因素、峰峰值电压（Vpp）、正向峰值电压（Vp+）、负向峰值电压（Vp-），并且能多位显示和多通道测量（图1），这样很多地方拥有了具有毫伏表功能的此类示波器，就不需要购买毫伏表或电压表了，例如高校电工电子教学。

图1

现在OItek小编就德国R&S的HMO3054示波器进行介绍。

HMO3054示波器为四通道的混合信号示波器，其数字电压表（DVM）功能如下： 3位显示；并在其所有四通道上都能测试，这样就为四路毫伏表；测量时能同时分配测量以下四个测量值：VDC、VACrms、波峰因素、Vpp、Vp+、Vp-（图1）； 而且能把分配的四个测量参数能同时分配到单一通道，或者同一参数分配到四个不同通道。

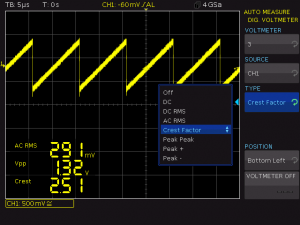

由于HMO3054示波器的垂直灵敏度最低到1mV/格，该数字电压表能测量mV小信号，并且通过调节的垂直灵敏度来捕获不同电压大小的电压数据。更有意思的是，通过调节示波器，电压表可显示在示波器屏幕的不同位置，见图2。

图2
