术语：
在CISPR22:2005和EN55022:2006产品标准中，这一耦合网路是指阻抗稳定网络(ISN)，在基本标准中，它们通常被称为非对称人工网络(AAN)，Y-网路(CISPR16)或耦合/去耦合网络(CDN)(IEC61000-4-6).
|
|
测试方法：
|
设计紧凑，价格合理的测试设备由 ESCI EMI测试接收机和
ENY41耦合网络组成，半自动测量非对称RFI电压
|
|
ENY21/ENY41用150Ω阻抗(非对称或共模阻抗)端接EUT上，EUT的非对称阻抗耦合到测试接收机产生的分压系数10dB耦合EUT的非对称阻抗耦合到测试接收机上。有用的对称(差模)信号几乎无衰减地通过网络，带宽达10MHz(对100.Ω差模阻抗有效)。同时，耦合网络对辅助设备(AE)端口的干扰影响(RFI电压，阻抗)具有去耦功能。
按照标准CISPR22:2005和EN55022:2006，针对一对非屏蔽对称线对的RFI电压测量，需要使用2线ISN(ENY21),如果是2对非屏蔽对称线对，需使用4线ISN(ENY41),如果是4对非屏蔽对称线对，需使用8线ISN(ENY81)。
CISPR22:2005和EN55022:2006标准规定的符合性测试方法：测量EUT应当按照所连得通信线缆种类对有用对称信号进行相应的抑制(电缆种类CAT3,CAT5和CAT6在标准中定义)
要完成这些测试，ENY21/ENY41分别由一个高对称基本网络和一些满足标准要求LCL的适配器套件组成，每套适配器包括LCL为55dB(CAT3类线)和LCL为65dB(CAT5类线)两种规格。
适配器：
ENY21 2线ISN提供一个基本的适配器套件(下表)，包括用户可选的接线连接器(1mm香蕉插头)，ENY21型号13还包括2个附加的适配器套件，包括许多电话标准(德国电信，西门子)使用的RJ11和RJ45连接器。
ENY41 4线ISN提供2个基本的适配器套件，包括RJ45连接器和用户可选择的接线连接器(1mm香蕉插头)。ENY41型号13还包括附加的2个适配器套件，包含RJ11连接器连接ISDN设备(ISDN基本速率接入和ISDN主速率接入)。这样可以测量以太网(10Base,100Base)，ISDN和其它传统RJ45和RJ11的连接。
对于抗扰度测量，需要150Ω到50Ω适配器(100Ω系列电阻符合IEC61000-4-6)用来校准测试系统。选件ENY-ITS提供系列电阻或端接阻抗以及各种适配器，连接到ISN上。
|

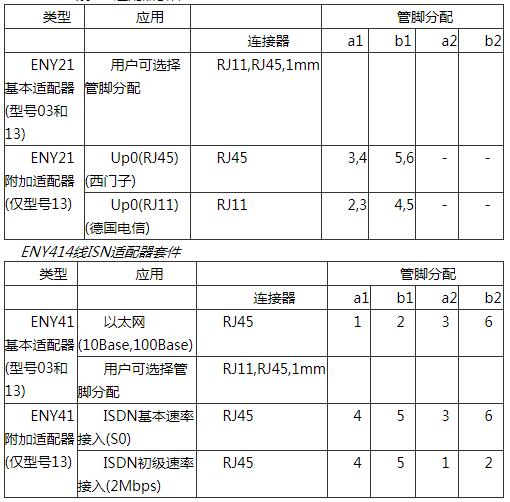

ENY21 2线ISN适配器套件
|
功能测量和机械设计：
ENY-FTS选件连接网络分析仪可进行ISN功能测量。这一功能测量包括非对称阻抗和相位，电压分配因数，纵向转换损耗和去耦合衰减认证。
ENY21/ENY41耦合网络提供裸露螺纹插孔，连接到参考接地金属板，或水平或垂直放置。 |
插入损耗/分压系数
 |
对称电路典型插入损耗—100Ω线性阻抗测量(上面曲线) —决定有用的信号耦合网络传输带宽；典型分压系数(下面曲线)叠加到被测电压(频率范围150kHz～30MHz),与干扰门限对比。 |
|
纵向转换损耗(LCL)
 |
典型LCL(CISPR22:2005和EN55022:2006要求)—CAT3和CAT5类线：所有曲线适用频率范围150kHz～30MHz. 抗扰度测量达80MHz。 |
|
|
去耦合衰减
|
典型去耦合衰减—AE端口和接收机端口之间，EUT端口短路；频率范围150kHz～30MHz. 抗扰测量达80MHz.
|
|
