MN12与MN60交流电流探头
- 发布时间：2023-08-09 09:03:52
MN系列电流钳采用人体工程学设计，具有微型结构，重量轻，用来测量10mA到600A峰值的小电流和中电流。颚形钳口能轻易“钩”住测试线缆，甚至在那些受限的区域，该颚口能钩住Ф20mm直径的导体。广泛用在万用表、示波器、电流变送器等测试仪器上。
其中MN60为200A交流电流钳，可以轻松测量“电流波形”，满足具有同轴BNC插座的任何示波器，它可根据相应的电流比例输出mV电压 信号，具有2个不同的量程。
| 型号 | MN12 | MN60 | |||||||||||

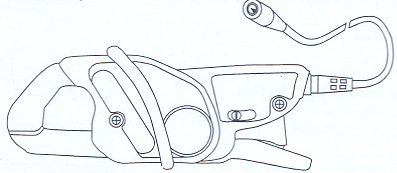

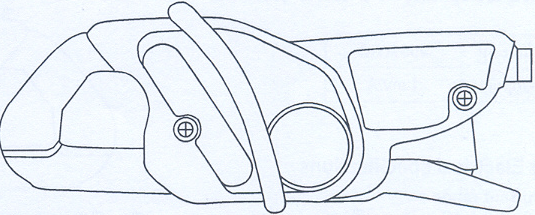

| 图形 |  |  | |||||||||||
| 电流量程 | 0.5～240A ACrms | 0.1-24A ACrms（60A峰） | 0.5～240A Acrms（600A峰） | ||||||||||
| 输出转换比 | 10mV/A AC | 100mV/A AC | 10mV AC/A AC | ||||||||||
| 电 气 指 标 | |||||||||||||
| 精度 | 初级电流 | 0.5-10A | 10-40A | 40-100A | 100-240A | 0.1-20A | 0.5-10A | 10-40A | 40-100A | 100-240A | |||
| 和相移 | |||||||||||||
| 输出信号百分误差 | ≤3.5% | ≤2.5% | ≤2%+5mV | ≤1%+5mV | ≤2%+50mV | ≤3.5%+5mV | ≤3%+5mV | ≤2.5% | ≤1.5%+5mV | ||||
| +5mV | +5mV | +5mV | |||||||||||
| 相移 | 无定义 | ≤5° | ≤3° | ≤2.5° | 无定义 | 无定义 | ≤6° | ≤4° | ≤3° | ||||
| 参考条件：23℃±3℃，20～70%RH，正弦频率48~65Hz，外磁场<40A/m，无直流成分，无外接载流导体，测试中心馈线，1MΩ负载 | |||||||||||||
| 带宽（-3dB） | 40Hz～10kHz | 40Hz～40kHz | |||||||||||
| 峰值因素 | 3（约200Arms时） | ||||||||||||
| 最大电流 | ≤1kHz频率时200A连续电流（此频率之外随频率增高而相应下降） | ≤3kHz频率时200A连续电流（此频率外，按三分之一反比相应限制） | |||||||||||
| 负载阻抗 | ≤1MΩ | ≤1MΩ和≤100pF | |||||||||||
| 工作电压 | 600V rms | ||||||||||||
| 共模电压 | 600V CATⅢ和干扰等级2 | ||||||||||||
| 相邻导体影响 | 50Hz时，≤15mA/A | ||||||||||||
| 颚口导体影响 | 50/60Hz时，≤输出信号0.5% | 50Hz时，≤输出信号0.5% | |||||||||||
| 频率响应（参考条件外） | 40Hz～1kHz，＜输出信号3% | 20A量程时：40Hz～1kHz，＜输出信号10%；1k～10kHz，＜输出信号15%。200A量程时：40Hz～1kHz，＜输出信号3%；1k～10kHz，＜输出信号12% | |||||||||||
| 1k～10kHz，＜输出信号12% | |||||||||||||
| 峰值因素影响 | 峰值因素3和200Arms电流时，<输出信号4% | 大约峰值因素3和200Arms电流时，<输出信号3% | |||||||||||
| 插入阻抗 | —— | 在50/60Hz时，＜1mΩ | |||||||||||
| 安培秒乘积 | —— | 0.1As | |||||||||||
| 上升/下降时间 | —— | ≤40us | |||||||||||
| 机 械 指 标 | |||||||||||||
| 操作温度 | -10℃～+55℃ | ||||||||||||
| 保存温度 | -40℃～+70℃ | ||||||||||||
| 温度影响 | 每10℃，≤输出信号0.15% | ||||||||||||
| 工作湿度 | 超出35℃时，从0%RH到85%RH线性减少 | ||||||||||||
| 湿度影响 | 输出信号<0.2%时，相对湿度10%～85% | ||||||||||||
| 操作高度 | 0～2000米 | ||||||||||||
| 最大颚口开口 | 20mm | ||||||||||||
| 最大导体尺寸 | 电缆：最大直径Ф20mm；总线线束：单汇流排20×5mm | ||||||||||||
| 外箱保护 | IP 40（等级IEC 529） | ||||||||||||
| 跌落测试 | 1米（IEC 68-2-32） | ||||||||||||
| 冲击阻力 | 100g（IEC 68-2-27） | ||||||||||||
| 振动阻力 | 45/55/10Hz，0.15mm（IEC 68-2-6） | ||||||||||||
| 防火能力 | 箱体：UL94 V2；颚口：UL94 V0 | ||||||||||||
| 钳头尺寸 | 135×57×34.5mm | ||||||||||||
| 重量 | 180g | ||||||||||||
| 颜色 | 深灰色箱体，红色颚口 | ||||||||||||
| 输出 | Ф4mm安全香蕉插座 | 1.5米同轴线缆带绝缘BNC插座 | |||||||||||
| 安 全 指 标 | |||||||||||||
| 电气指标 | 根据ICE1010-1和IEC1010-2-032，在初级、次级和外箱的双重绝缘或者强化绝缘：600V CATⅢ和干扰等级2；300V CATⅣ和干扰等级2 | ||||||||||||
| 电磁兼容(CE标记) | EN 50081-1：B类；EN 50082-2：静电放电（IEC 100-4-2）；辐射场（IEC 1000-4-3）；快速瞬态（IEC 1000-4-4）；磁场达50/60Hz时（IEC 1000-4-8） | ||||||||||||
| 订 货 信 息 | |||||||||||||
| 订货信息 | MN12交流电流探头（含说明书） | MN60交流电流探头（含说明书） | |||||||||||
