与任意示波器配套的经济型电流探头

  • 发布时间:2017-08-30 09:42:51


特点:无需断开电路,安全地测量、显示电流;利用BNC接头输出电压;钳住导体即可捕获电流信号。

产品: E3N(与泰克A622、福禄克80i-110s、安捷伦1146A兼用);

          C160 (与泰克A621、福禄克i1000s兼用);MA200系列

          PAC12MN60、Y7N、D38N、HZ56-2

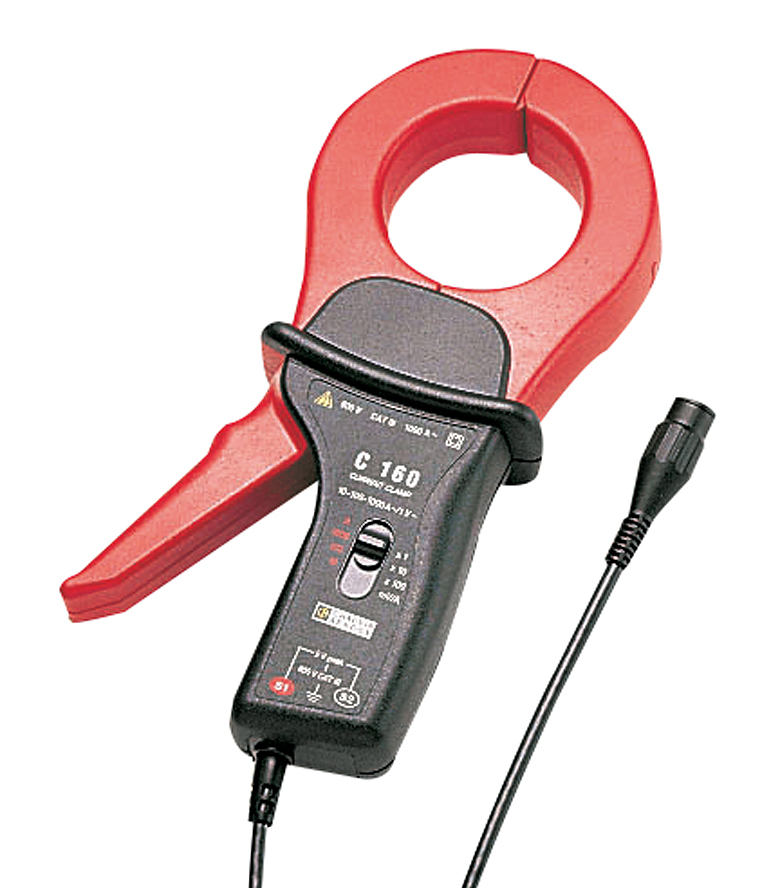

 C160 交流电流探头
1504056754114229.jpg替代A621和i1000s
电流测量范围(三个量程):0.1~30A峰值,0.1~300A峰值,1~2000A峰值
电流与电压转换比(相应三个量程):10A/1V,100A/1V,1000A/1V
频率带宽:10Hz~100kHz(-3dB)
精度(相应三个量程,典型值):3%,2%,1%
可夹持导体尺寸:最大¢52mm
输入信号:AC交流
电缆长度:2米
钳头外观尺寸:216×111×45mm
重量:550g
价格:¥7500元

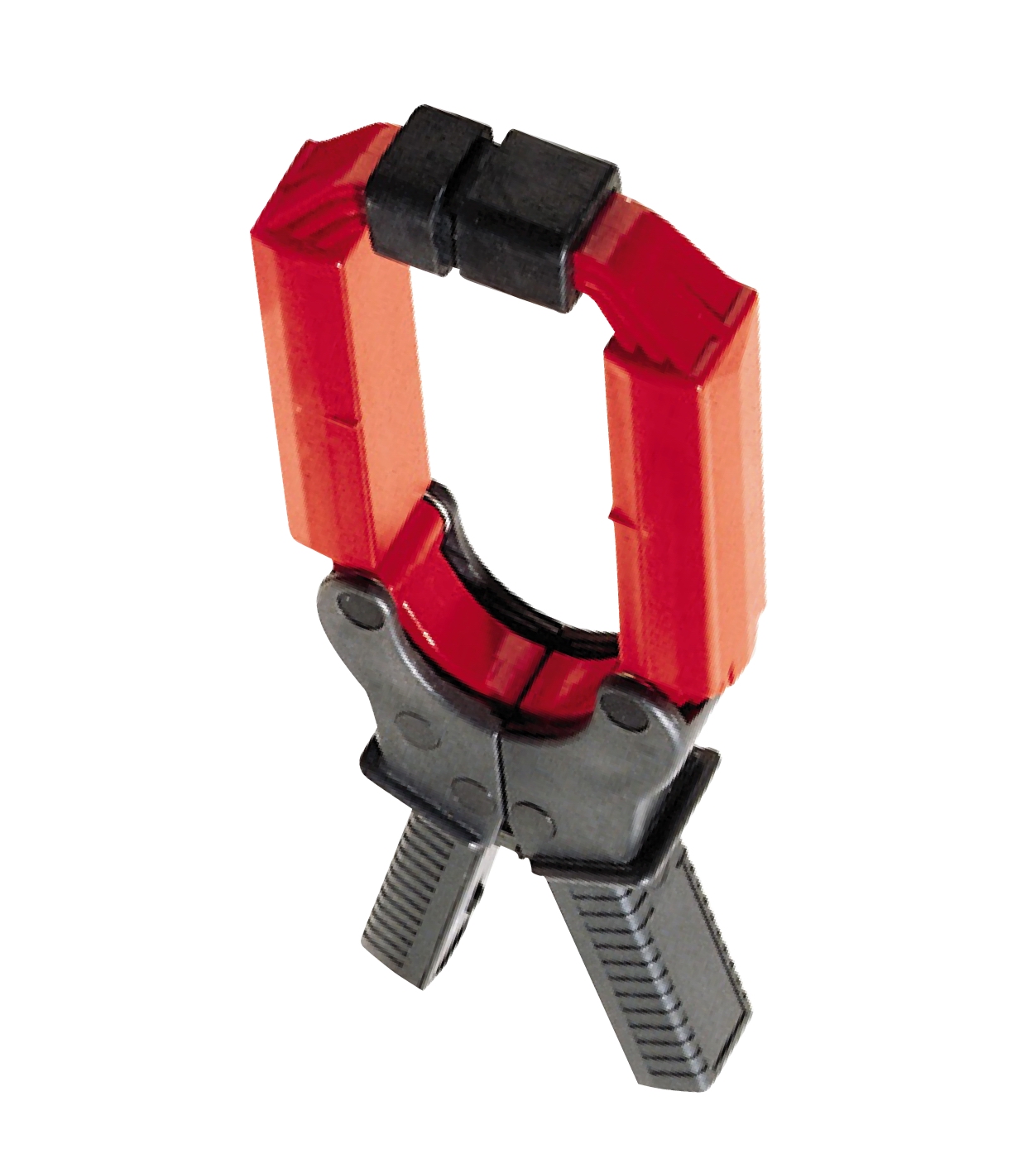

■ D38N 交流电流探头
1504056780558946.jpg电流测量范围(分三个量程):1~90A,1~900A,1~9000A峰值
电流与电压转换比(相应三个量程):1A/10mV,1A/1mV,1A/0.1mV
频率带宽:30Hz~50kHz(-3dB)
精度:≤2%
可夹持导体尺寸:最大¢64mm线缆,总线汇流排50×135mm或64×100mm
输入信号:AC交流
电缆长度:2米
钳头外观尺寸:310×120×48mm
重量:1200g
价格:¥7500元
■ MN60 交流电流探头
1504056794945584.jpg电流测量范围(分二个量程):0.1~60A峰值,0.5~600A峰值
电流与电压转换比(相应二个量程):1A/100mV,1A/10mV
频率带宽:40Hz~40kHz(-3dB)
精度(相应二个量程,典型值):≤2%,≤1.5%
可夹持导体尺寸:最大¢20mm,总线汇流排20×5mm
输入信号:AC交流
电缆长度:1.5米
钳头外观尺寸:135×57×34.5mm
重量:180g
价格:¥3800元

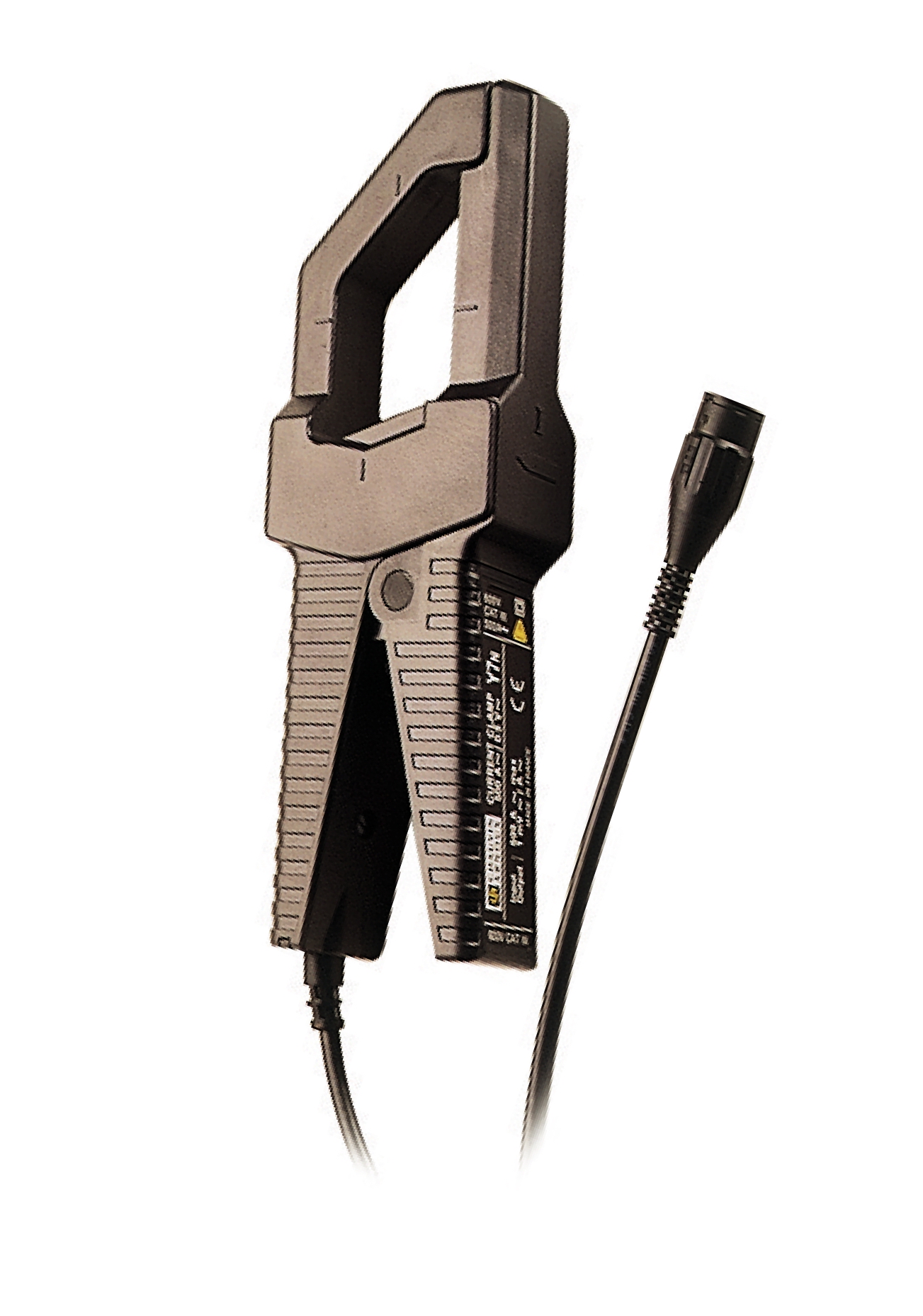

■ Y7N 交流电流探头
1504056806139172.jpg电流测量范围:1A~1200A峰值
电流与电压转换比:1A/1mV
频率带宽:5Hz~10kHz(-3dB)
精度(典型值):≤2%
可夹持导体尺寸(max):单根线缆¢30mm,二根线缆2×¢25mm,总线汇流排63×5mm
输入信号:AC交流
电缆长度:2米
钳头外观尺寸:66×195×34mm
重量:420g
价格:¥4500元

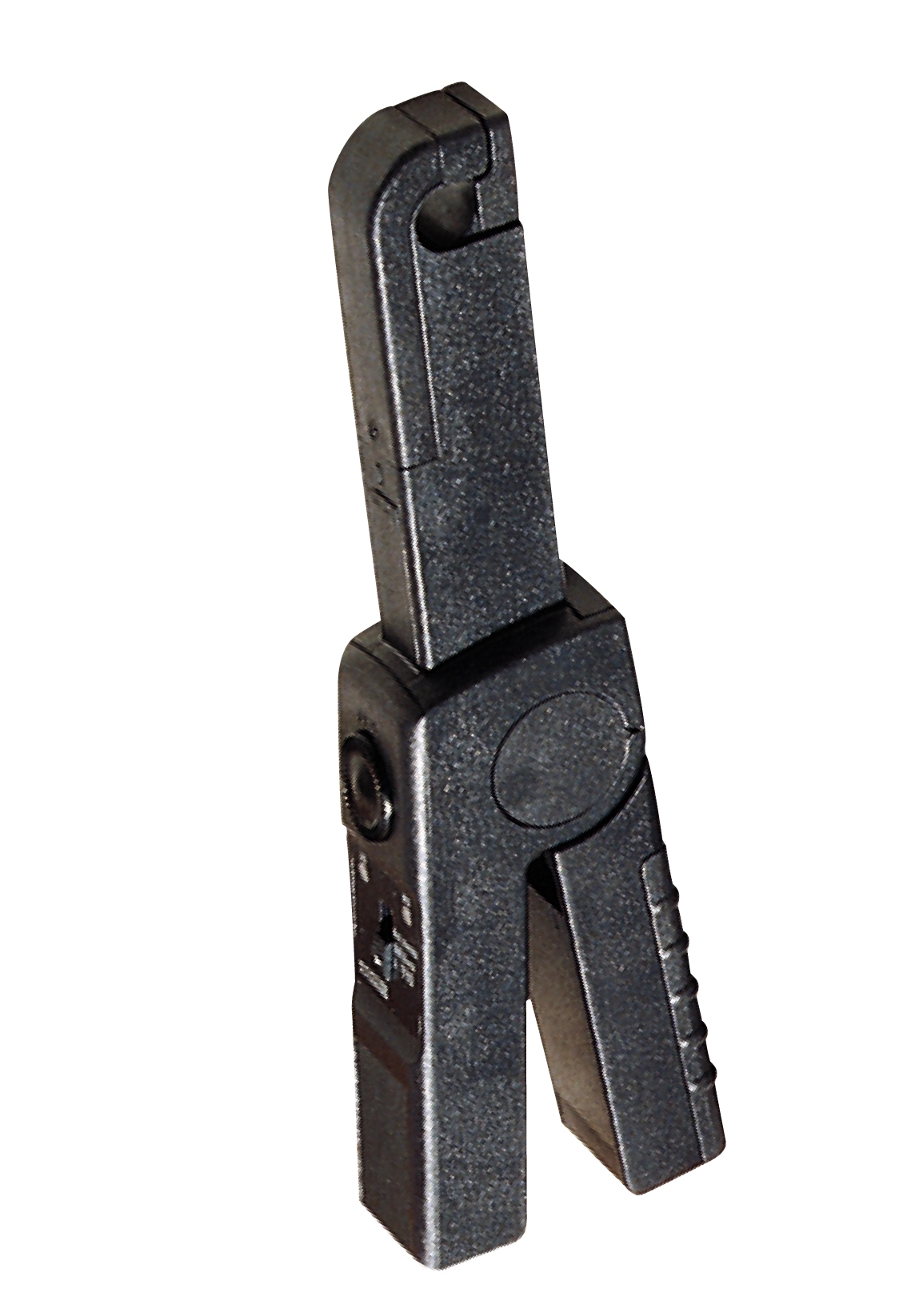

■ E3N 交直流电流探头
1504056819239459.jpg代替A622、80i-110s和1146A
电流测量范围(分二个量程):0.05~10A峰值,1~100A峰值
电流与电压转换比(相应二个量程):1A/100mV,1A/10mV
频率带宽:DC~100kHz(-3dB)
精度(相应二个量程,典型值):≤3%,≤4%
可夹持导体尺寸:最大¢11.8mm
输入信号:AC/DC交流与直流
电缆长度:2米
钳头外观尺寸:231×36×67mm
重量:330g
供电电源:一节9V电池
价格:¥6500元

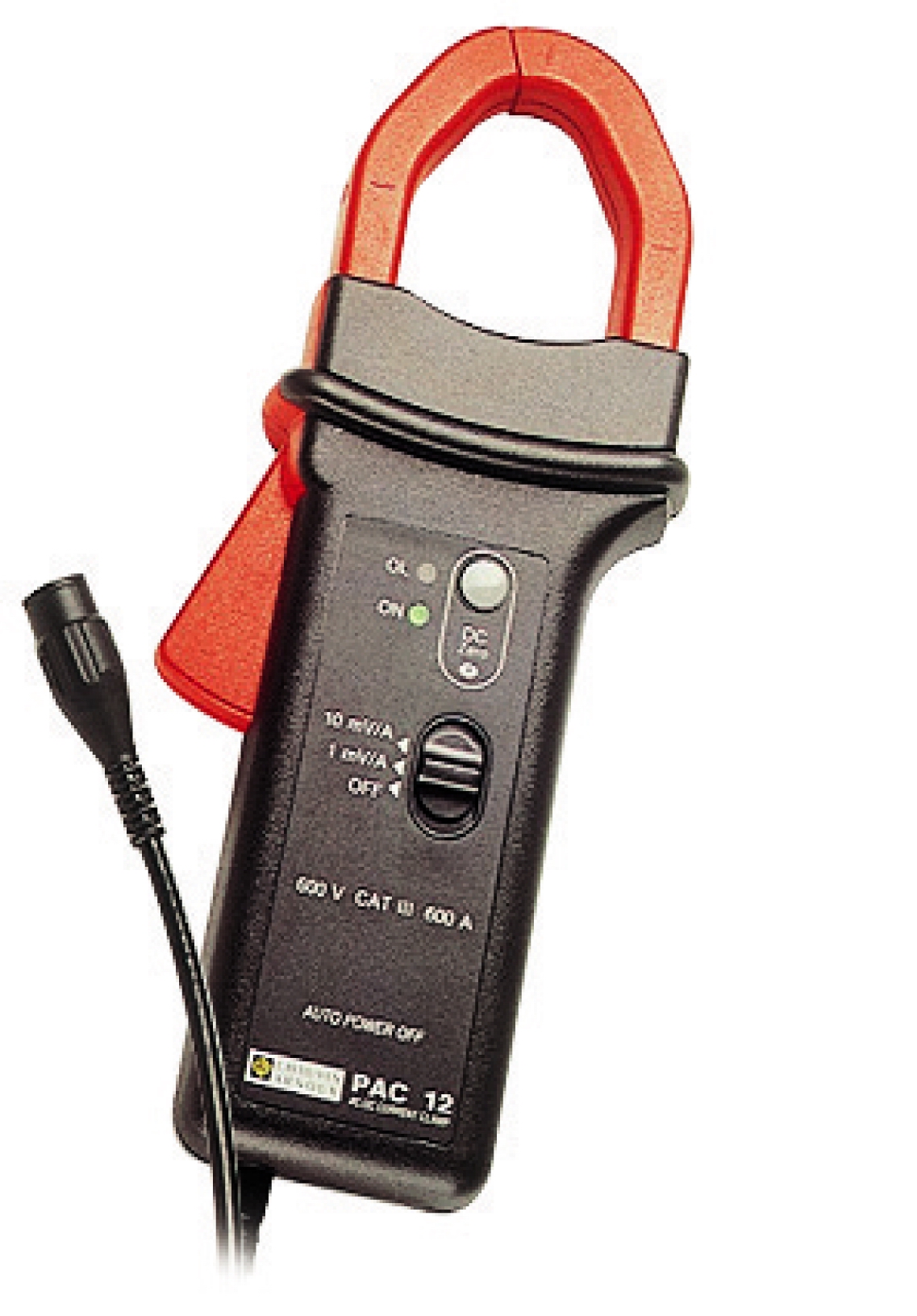

■ PAC12 交直流电流探头
1504056832585643.jpg电流测量范围(分二个量程):0.2~60A峰值/0.4~60A直流;0.5~600A峰值/0.5~600A直流
电流与电压转换比:1A/10mV,1A/1mV
频率带宽:DC~10kHz(-3dB)
精度(相应二个量程,典型值):≤1.5%,≤2%
可夹持导体尺寸:单根线缆¢30mm,二根线缆2×¢24mm,二总线汇流排31.5×10mm
输入信号:AC/DC 交流与直流
电缆长度:2米
钳头外观尺寸:224×97×44mm
重量:440g
供电电源:一节9V电池
价格:¥4800元
■ HZ56-2 交直流小电流探头
1504056846508030.pngHZ56-2电流探头在宽频范围内,用来测量1mA到30A的交直流电流.它采用霍尔效应传感器,通过电流流过导体时磁场的变化感应测量电流。在复杂的波形上具有较高的精度,输出的电压对应相应的测量电流,并且很理想地在示波器上显示,并且符合IEC 61010标准。
电流测量范围:±30ADC/20AAC rms
电流与电压转换比:100mV/A
频率带宽:DC~100kHz(0.5dB)
分辨率:1mA
精度(典型值):≤±1%±2mA
电缆长度:BNC线缆2米
负载阻抗:≥100kΩ//≤100pF
电压安全:3.7kV/50Hz/1分钟
测量等级:CAT Ⅲ
价格:¥6134元
