List功能在并机输出时的应用

  • 发布时间:2017-09-04 16:43:14

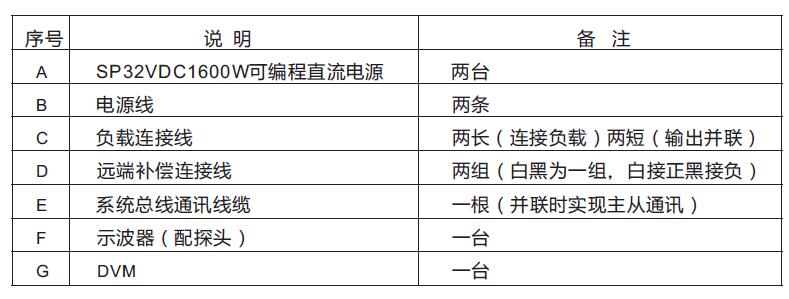

  1. 设备介绍


  2. 接线步骤

  接线时注意L/N线以及正负极不要接反,按照线上已经贴好的线标操作,正确的操作步骤为:

  ①连接好电源线, 并分别确定两台电源在空载的情况下输出均正常,电源电压回读值与外接电压表的误差在0.05%+15mV以内;

  确认Item1合格之后, 分别连接负载到电源的输出端(请注意关闭输出), 连接好后, 打开输出, 设定电压与电流值, 并确定电源的电压回读值与电流回读值均显示正常,电源电压回读值与外接电压表的误差在0.05%+15mV 以内,电源电流回读值与外接表的误差在0.2%+8mA以内,且电源无其他异常情况,关闭电源;

  开始并机操作,将输出并联, 并连上系统总线, 即主从通讯线,打开电源,通过【Menu】进入5.SERIES/PARALLEL 选项,设定其中一台为MASTER(主机),另一台为SLAVE1(从机),串并联方式设置为PAR(并联),设定完成后,主机将自动搜索从机,若通讯正常则可以顺利搜到从机, 之后从机锁定在从机界面, 此时可以通过主机界面来设定电压值以及限流值,确定电源输出正常后,进入下一步。

  设定List功能,通过【Menu】进入7.SPECIAL TEST FUNC, 编辑List。进入EDIT LISTFILE,依次设定LIST文件名,LIST步数,以及LIST工作模式,然后进入每一步的设定。

  3. 连接图片

1504514453463642.jpg     1504514455620474.jpg

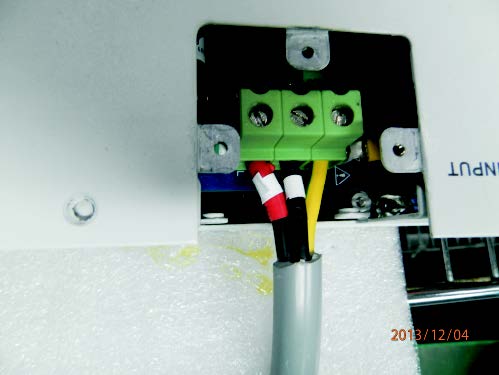

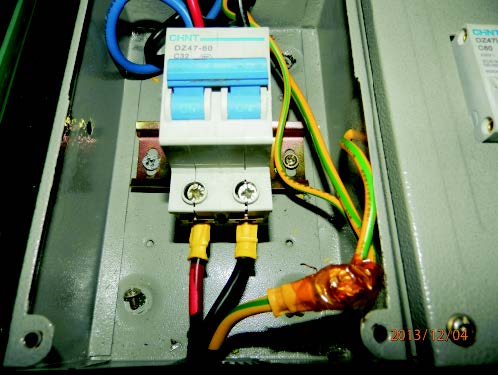

电源需通过空气开关连接到市电                                    电源侧连线注意L/N线的对应

点击链接查看全文:List功能在并机输出时的应用.pdf


版权声明:本资料北京海洋兴业科技股份限公司所有,如需转载,请注明出处!
