PICOSAMPLE 3 软件介绍

  • 发布时间:2017-12-26 15:42:21

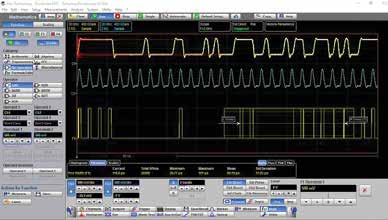

  一、为易用而设计

  PicoSample 3软件充分利用了显示屏幕的有效尺寸和分辨率。 您可以决定分配多少显示区域给波形,多少显示区域给测量,以及是打开还是隐藏控制按钮。用户界面是完全支持触摸屏和鼠标控制的,可以拖抓迹线,光标,区域和参数。用于较小的触摸屏示波器时,可以放大参数控制按钮。如果要实现放大,可以通过画一个放大窗口的方式,也可以通过传统的双时基,延迟和刻度控制进行放大。

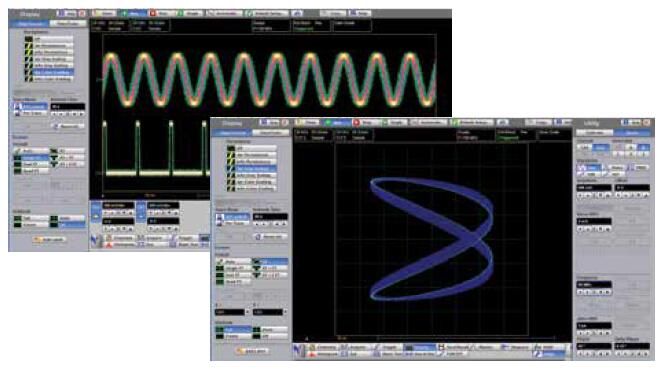

  二、屏幕格式选择

  当有多个信号显示时,您可以将所有信号显示在一个栅格里,也可以将它们分离开显示在2个或者4个栅格里。您也可以在XY模式下观察信号,电压-时间栅格可以同时显示也可以选择关掉。余辉显示模式使用颜色编码或阴影来显示统计值的波动。迹线显示可以只是点也可以是矢量形式。


  三、时钟和信号描述

  可非常容易的测量电路板,连接器,线缆以及PCB上高达25 GHz电或9.5 GHz光信号特征如抖动,噪声,上升时间以及过冲。

  可以同时对多达4个通道的当前波形,缓存波形进行函数分析或其它功能的分析。

  FFT分析:可以在频域观察任何信号以分析串扰或失真,识别噪声和干扰的源头,并测试系统的脉冲响应。

  快速的定义超过50个内置脉冲测量参数。高达10个标准或统计测量结果能够被同时显示。

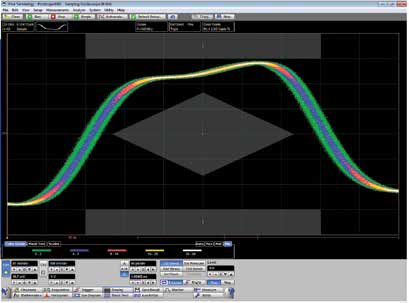

  四、模板测试

  PicoSample. 3软件包括一整套可选的标准模板,可编辑模板和修改边界。

  可显示为灰度或色度以帮助分析眼图中的噪声和抖动。还有统计显示窗显示原始模板和边界内的故障数。

  标准模板提供:SONET/SDH、以太网、光纤通道、PCI Express、InfiniBand、XAUI、RapidIO、SATA、ITU G.703、ANSI T1.102、G.984.2、USB。

  用图形化编辑器可自动生成和修改定制模板。可添加特定边界到任何模板以实现通道的容限测试。



  五、直方图分析

  直方图是在用户定义窗口或切片内所采集数据的概率分布图。这是一种强大的信号分析工具,并且这种统计形成了很多自动化测量的基础。

  直方图可在垂直坐标或水平坐标上的波形上构建。垂直直方图最常用于测量和描绘噪声特性,而水平直方图最常用于测量和描绘抖动特性。


  六、码型同步触发和眼线模式

  内部触发分配器能够锁定一个重复数据码型如伪随机码序列。您可以使用眼线模式来移动触发点,并沿着整个码型一位一位的查看数据。

  眼线扫描模式也支持从用户选择的比特群至整个码型的范围创建眼图。这些特征对分析数据相关性波形非常有用。


  七、强大的数学分析功能

  PicoScope 9300系列采样示波器同时支持多达4个数学运算组合和对所捕获的波形进行函数转换。

  你可以选择任何数学函数,运算于一个或两个源。所有函数都可运用于当前波形、缓存波形或者其它函数。方程编辑器可用于创建用户定制函数。
