使用罗德与施瓦茨电源模拟实际场景

　　您的任务

　　现代电路在不同的工作状态下需要不同的电压和/或电流电平。 例如：模拟嵌入式系统的启动序列时，需要确保专用电压和电流分布在多个通道进行同步。

　　罗德与施瓦茨解决方案

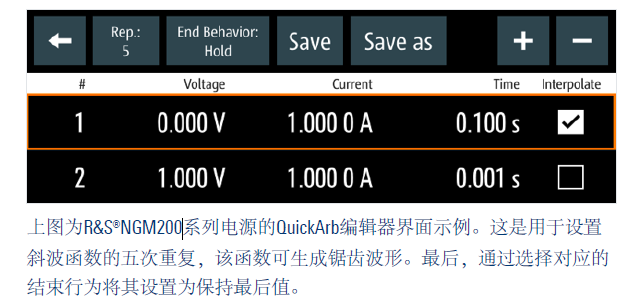

　　罗德与施瓦茨电源免费内置一个任意波形发生器（HM7042-5除外）。 它可让您根据应用需求轻松生成和自定义不同时间的电压和电流电平。 例如：您可以执行电池充电/放电测试，并模拟简单的 TTL 信号。 下文还列出了其他示例。您可以直接在电源的屏幕菜单上编写新的模式程序，或者加载 .CSV 文件并可以使用 Excel 等工具轻松地编译文件。 此外，您也可以使用 SCPI 编写数据点。 您也可以在多输出电源的每个通道中分别加载模式，进而生成覆盖多个通道的模式。您可以在模式的每个步骤中设置电压、电流、持续时间和插值。 插值设置可确保在两个数据点之间自动插入数值。 各种型号涵盖不同范围的可编程电压、电流、驻留时间、重复次数和数据点数量。 下页表格总结了罗德与施瓦茨电源的相应规格。对于特定的测试需求，您可以采取触发事件模式的下一步骤。

　　任意波形发生器功能多样，可用于多种应用。下面列举了几种基础和高级应用：

　　方波和矩形波

　　方波和矩形波是最基础的模式。 二者用于描述在两个固定电平间切换电压和电流。方波非常通用，可用于测试直流电机的耐用性，或者模拟 TTL 信号。 结合电源的高功率电平特性和电压变化，它们可用于脉冲电镀等应用。

　　斜波

　　斜波是指以线性方式更改电压或电流值。尽管通道的标准功能支持提高电压，但是使用任意函数来构建斜波可提供更多的可能性。 例如：此功能可降低通道、控制电流或在斜波期间引入干扰。

　　正弦波

　　正弦波遵循基本的 sin(x) 数学函数。 电源中的正弦波主要用于模拟震荡，同时也可用于驱动磁线圈。 如果额外进行了调幅或调频操作，正弦波还可用于驱动脉冲宽度调制 (PWM) 系统。

　　锯齿波

　　周期性重复的斜波函数会生成锯齿或三角形模式。最常见的应用包括在表面进行光栅化时出现的垂直和水平偏转信号。

　　脉冲或毛刺

　　脉冲是指在短期内具备特定幅度的信号。如果该期限近似为 0，则被称为毛刺。 此类信号可用于模拟数字设计中的电路异常情况。

　　组合

　　组合基础波形和/或任意形状，可支持根据具体需求调整电源性能。

　　此外，对于具有不止一个通道的型号，可以对多个通道组合进行编程处理。 例如：可以编写位模式，甚至是慢速 I/Q 数据流。

　　总结

　　罗德与施瓦茨电源的任意波形功能可用于模拟设备行为，并且通常可在应用中替代基础、独立的功率任意波形发生器。
