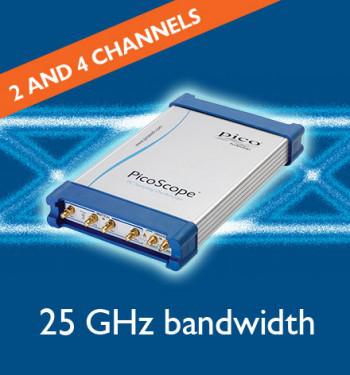

新型9300系列USB采样示波器：带宽高达25GHz

　　北京海洋兴业科技股份有限公司（简称海洋仪器）代理的英国比克科技（Pico Technology），最近宣布提升9300系列采样示波器家族带宽，新增了两款25 GHz带宽的型号（9301-25和9341-25）。基于USB接口控制的采样示波器，只有Pico Technology能够提供，是一款适合于观察和测量射频和微波信号、链路和网络的低成本及高性能方案。采样示波器是当今吉比特每秒（Gbps）数据流及其铜、无线、光纤互连的低成本和高性价比方案。

　　新型2和4通道25GHz型的USB采样示波器，是对现有的20GHz高速采样示波器的补充，能够支持捕获10Gb/s数据的5次谐波，以及16Gb/s数据的三次谐波。以上这些及其它位于中间的速率越来越多的被广泛应用于Ethernet、Thunderbolt、USB3.1、PCIe4、Rapid I/O、e-SATA、OC-192/STM-64 及OC-256等标准。所有传输链路、线缆、元器件、发送器、接收器均需要预一致性测试和进行性能描述。

　　“低成本”？——物超所值

　　对于我们大多数人来说，拥有一台25GHz带宽的实时示波器是不现实的，因为其价格非常昂贵，至少需要100万以上的人民币。测试如此高的信号，租赁通常是一个选项，但即使是这样每个月也需要超过10万人民币！“低成本”意味着您能够拥有一台25GHz的高速采样示波器，无论在哪里或者什么时候你都可以使用它，它就在你的实验台上，而价格等效于租赁一台25GHz实时示波器一个月的费用。

　　选好了示波器，您会希望探测系统中的多种宽带信号，并尽可能小的影响测量，完全不干扰系统的性能。这时，您会需要高性价比、低侵袭、高性能的920系列低容抗千兆位无源测试探头，这是一款非常全面的用于微波和吉比特（Gbps）产品的无源微波探头。它们具备可配置的AC或DC耦合及三种衰减倍数（÷5、÷10及÷20），这些独特的特性非常适合于系统内的模拟信号、脉冲信号、以及高速串行数据流的探测。另外，它们还适用于任何具有50Ω输入的其它仪器，而且可能会比您所拥有的厂商固定配置的附件更好。

　　在此有更好的消息，所有9300系列采样示波器现在可免费升级到最新的带有触屏操作功能的PicoSample 3软件。

　　关于9300系列采样示波器

　　9300系列高速采样示波器最高具有25GHz带宽，七款可选，可选配测试TDR/TDT、CDR和光，它们用较低的成本，就可实现微波带宽和飞秒时间测试。其核心性能为：

　　1、二个或四个通道；

　　2、1MS/s实时采样率，32kS存储；

　　3、64 fs、15THz等效采样率；

　　4、15GHz预分频和2.5GHz直接触发；

　　5、码型同步触发长度7至223–1；

　　6、1.8ps 典型RMS抖动和16位ADC分辨率。

　　它们可广泛用于：电信和雷达测试、服务和制造业；射频、微波和千兆位测量；精确定时和相位分析；数字系统设计与表征；眼图、掩模和限值测试高达10Gb/s；以太网、HDMI1和2、PCI、SATA、USB 2、USB 3和USB 3.1测试；TDR和TDT分析电缆、连接器、背板、PCB板和网络的特性；光纤、收发器和激光测试；半导体特性测试。
