海洋仪器全新推出500MHz示波器电压探头——OIP500

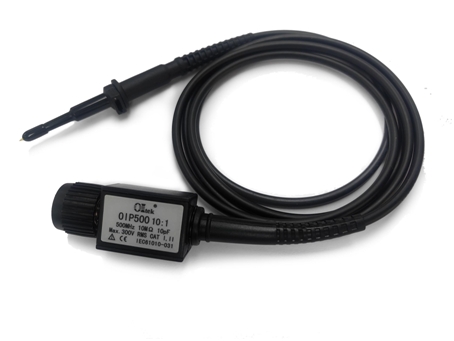

2023年12月，北京海洋兴业科技股份有限公司推出一款新型示波器无源电压探头——OIP500，是一款新型通用10：1衰减，带宽高达500MHz的微型紧凑型探头，最大输入测试电压高压300VCATⅡ,特别适合维修和研发工作。该款探头具备倍数读出BNC(read-out BNC)连接器，可用在任意具有倍数识别功能的示波器上，自动识别并完成倍数匹配读数。

紧凑型2.5mm壳体直径，比传统的壳体直径（例如5mm）更适合进行SMT表贴电路和器件测试。

输入容抗为10pF，对被测信号容性影响较小。

通过OIP500探头前端的补偿调整器，OIP500示波器探头可与示波器进行匹配以达到最佳测试效果。操作时把示波器探头测试端与示波器的校准信号(一般为1kHz方波)相连接；设置示波器自动设置功能，调整相应水平刻度，显示2-3个信号周期；调整相应垂直刻度，显示2-6个垂直刻度。

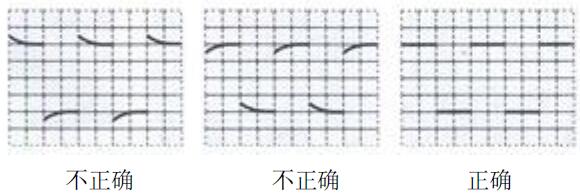

接着通过本探头标配的无感调节起子，仔细认真调整补偿电容，最终使方波信号变成扁平显示在示波器上，看下图是具体说明。

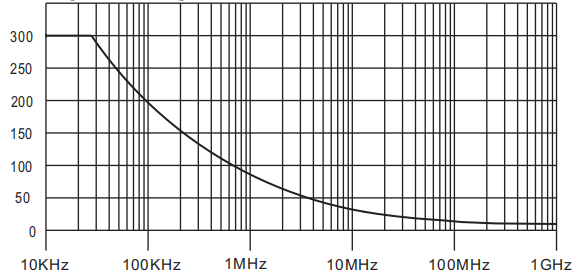

电压压降曲线
