RSA306B USB频谱分析仪

品牌：美国泰克/Tektronix
观看技术资料
访问技术资料
简介：实时频谱仪使用电脑和SignalVu-PC RF信号分析软件，为9kHz~ 6.2GHz的信号提供实时频谱分析、流式捕获和深入信号分析功能，而且价格低、携带方便，特别适合现场、工厂或学术机构使用。

概述
订货信息
资料库
相关产品

RSA306B USB接口实时频谱分析仪使用电脑和泰克SignalVu-PC射频信号分析软件，为9K~6.2GHz信号提供实时频谱分析、流式捕获和深入信号分析功能，且价格低、携带方便，特别适合现场、工厂或学术机构使用。
主要性能指标
● 9kHz ~ 6.2GHz频率范围，满足各种分析需求
● +20dBm ~ -160dBm测量范围
● 符合Mil-Std 28800 Class 2环境、撞击和振动规范，用于严酷的环境
● 40MHz采集带宽，对现代标准执行宽带矢量分析和宽带实时分析
● 以100%侦听概率捕获持续时间最短100ms的信号
主要特点
● 标配泰克SignalVu-PC软件，提供全面的频谱分析功能
● SignalVu-PC 软件标配17种频谱和信号分析测量
● 地图、调制分析、WLAN、LTE和蓝牙标准支持、脉冲测量、播放记录的文件及频率/相位稳定选项
● 实时频谱 / 三维频谱图显示，使查找瞬态信号和干扰的时间达到最小
● 标配应用编程接口(API)，适用于Microsoft Windows环境
● MATLAB仪器驱动程序，用于仪器控制工具箱
● 流式捕捉技术，记录长期事件：无缝记录持续时间长的事件，辅助排除故障和干扰搜寻
● 物理尺寸：宽×高×深为190.5×31.9×139.7mm；净重为0.75Kg；三年保修
应用
● 学术 / 教育； ●工厂或现场维护、安装和维修； ●经济型设计和制造； ●搜寻干扰。

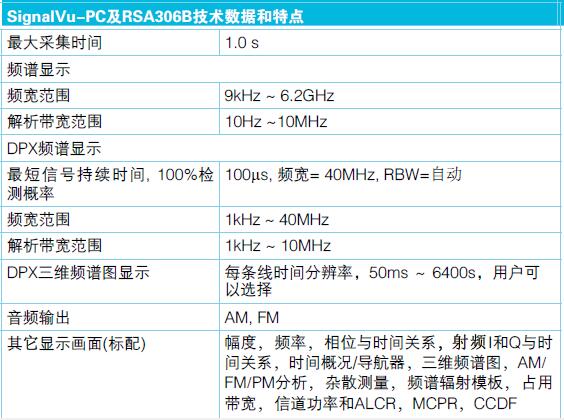

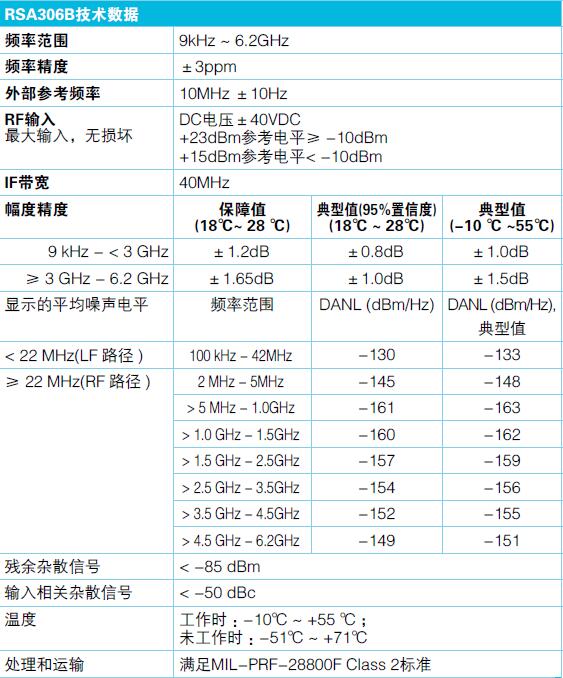

主要指标

标准配置：

RSA306B USB接口实时频谱分析仪，9kHz - 6.2GHz 40MHz 采集带宽

含中国制式电源选项CTRL-G1-C、174-6796-xx USB 3.0 锁定电缆 (1米)、063-4543-xx SignalVu-PC 软件(文档资料 U盾密钥)、071-3323-xx英文安装手册。

注意：RSA306B频谱仪要求电脑采用Windows 7、Windows 8/8.1 或Windows 10等64 位操作系统。运行RSA306B频谱分析仪要求USB 3.0接口连接。安装SignalVu-PC软件要求有8GB RAM和20GB的空闲硬盘空间。为实现RSA306B频谱仪实时功能的全部性能，要求使用Intel Core i7 第四代处理器。如果使用性能较低的处理器，但实时性能会下降。

如丢失，需要SignalVu-PC频谱分析软件免费基础版的用户，请联系索取： hyxyyq@oitek.com.cn

C频谱分析软件免费基础版提供17种标准测量。支持升级到超过15种高级测量，需要按照下面的要求进行付费选购；同时这些额外测量适用于SignalVu-PC 或 SignalVu 支持的任何平台。

推荐附件：

RSA300TRANSIT 硬面运送箱，用于RSA306和RSA306B实时频谱分析仪

RSA300CASE 软运送箱，用于RSA306和RSA306B实时频谱分析仪

RSA306BRACK RSA306或RSA306B频谱仪机架安装2U套件安放2台仪器

SignalVU-PC软件SVE选项：
选项SVA AM/FM/PM/直接音频分析
选项SVT 稳定时间(频率和相位)测量
选项SVM 通用调制分析，适用于采集带宽≤40MHz的分析仪
选项SVP 脉冲分析，适用于采集带宽≤40MHz的分析仪
选项SVO 通用OFD分析
选项SV23 WLAN 802.11a/b/g/j/p测量，适用于分析仪
选项SV24 WLAN 802.11n测量(要求SV23)
选项SV25 WLAN 802.11ac测量，适用于采集带宽≤40MHz的分析仪
选项SV26 APCO P25测量
选项SV27 蓝牙测量，适用于采集带宽≤40MHz的分析仪

海洋仪器为RSA306B提供各种适配器、衰减器、线缆、阻抗转换器、天线及其它附件，详细见：购线网
