什么是HMO1002八合一示波器?

  • 发布时间:2017-05-02 12:04:06

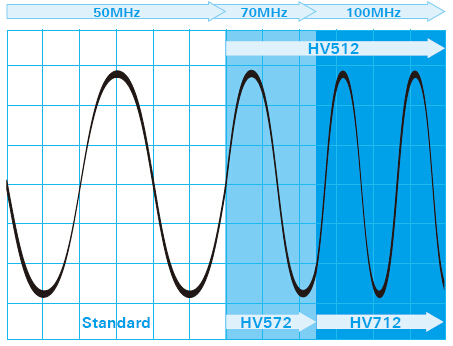

一、升级带宽的数字示波器:50MHz、70MHz或100MHz
   根据您的需要,HMO1002示波器可从基本型50MHz带宽升级到70MHz或者100MHz。您可与仪器一起或之后再单独购买升级凭证选件。
·HV572:带宽从50MHz升级至70MHz
·HV512:带宽从50MHz升级至100MHz
·HV712:带宽从70MHz升级至100MHz

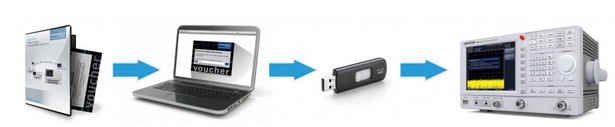

   您可以从海洋仪器(OItek)购买升级带宽及串行总线功能的凭证选件。在Hameg特有的网页http://voucher.hameg.com上分别输入您的升级凭证号和仪器机器编号,即可获得相应的许可密钥。通过U盘在仪器上加载密钥,50MHz带宽示波器可立即升级至70MHz或100MHz带宽。

二、逻辑分析仪(混合信号示波器MSO)
   HMO1002示波器尽管价格只是与通用数字示波器一样,
但是它却具有混合信号的功能,能同时进行模拟和数字
信号测量,真正实现ADCs或DACs。这样,混合信号技术
能通过简单的测量游标进行延迟周期检测,而且HO3508
逻辑探头,也可用到HMO系列其它示波器上。

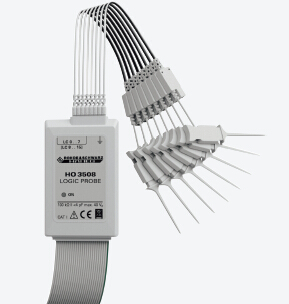

选件:逻辑探头HO3508
·适合所有HMO系列示波器
·探头不能锁定为特定装置
·每个探头可得到8个逻辑通道
·信号阀值可以对每个探测器盒进行调整

规格
通道 8
每通道存储深度 512K(HMO1002)
输入阻抗 100kΩ‖<4pF
最大输入频率 350MHz
最大输入电压 40V(DC+peak AC)
测量类别 CAT I
线缆长度 约1m

三、串行总线分析
   HMO1002示波器为您提供串行总线触发和硬件加速解码,仪器可通过密钥进行升级获得此功能,来满足您的需求。
   ·HV110:I²C,SPI,UART/RS-232串行解码模块,用在逻辑通道和模拟通道上
   ·HV111:I²C,UART/RS-232串行解码模块,用在逻辑通道上
   ·HV112:CAN/LIN串行解码模块,用在逻辑通道和模拟通道上
SPI总线信号,MISO/MOSI解码 HEX解码CAN总线信号 I²C总线信号缩放视图

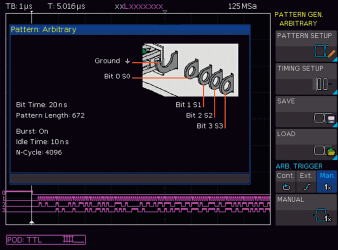

四、码型发生器

·使用预定义的信号模式:I2C、SPI、UART、CAN、LIN
·创建自己所需的独有码型
·可用作计数器:时钟电路高达25MHz
五、函数信号源(FG)
   选择适合你的应用范围的信号类型。各种信号类型(高达50kHz频率)不仅可以协助学生完成测量试验,也可支持技术人员在音频领域的分析。
·函数发生器提供了所有常见的基础波形,高达50kHz
·波形:正弦波,方波,脉冲,三角形和斜波

六、数字电压表(DVM)
   集成内置的三位数字电压表,主要目的是使维护人员的工作更轻松,例如:使用R&S? HMO1002示波器的两个模拟通道,就有可能同时进行电压测量。
·同时在两个模拟通道进行测量,具有2个自定义参数
·以下选项是有效的:C,DCrms,ACrms,波峰因数,Vpp,Vp+,Vp-
·您决定值在屏幕上的位置
七、ASA模拟曲线进行元件测试
八、FFT频率分析仪
   HMO系列示波器具有高性能FFT频率分析功能,信号分析频率范围达128k点,此外还包含光标测量及峰值检测功能,使工程师更快的完成分析。
图1:看上去无失真的正弦信号 图2:信号失真的频谱 图3:非周期信号
简单的频域分析
   通常情况下,输入信号的失真,不能用肉眼检测,例如:显示在图1中的正弦信号,一眼看上去似乎无失真。只有频谱图(图2)清楚地显示了附加的谐波,其为基波频率倍数的谐波震荡。
   如果是非周期性输入信号情况会怎样?大多数仪器会提供选项来触发频谱,仅仅在合适的时刻捕获它,在稍后的时间进入“停止”模式。然而,在这一点上,很多带FFT功能的示波器计算频谱仅只有一次,并将结果存储在存储器中,该基本时间信号将不再用于计算,因此,就不再可能对信号的所有部分进行计算。

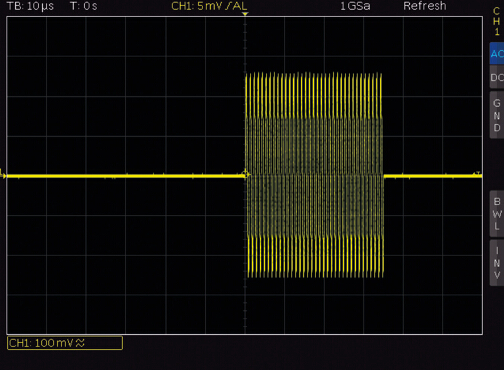

   惠美HMO系列示波器与此不同:既然FFT以前存储的信号还有用,通过一个可调节的窗口宽度,以单次模式或停止模式捕获的这些信号部分,随后对它们进行分析就非常有用。图3为非周期信号曲线。

图4 图5

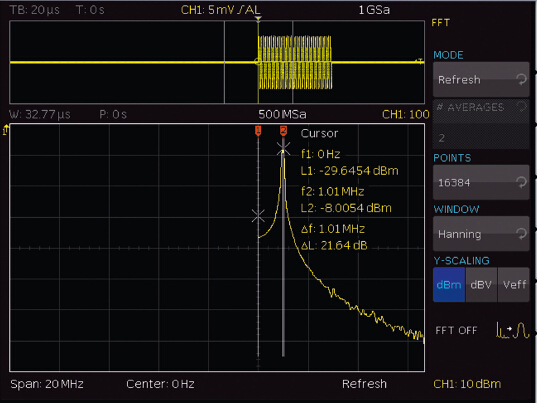

   按下FFT按钮,用户可以选择各种不同的测量窗口,如图4“矩形窗”。虽然矩形窗以很高的准确度来捕获频率,但也伴但也伴随更多的噪声。抑制这种干扰一个更好的方法是使用汉宁窗,它对频谱的正面影响立即可见(图5)。

版权声明:本资料属于北京海洋兴业科技有限公司所有,如需转载,请注明出处!
