小电流探头如何工作？--以惠美HZO50和HZO51为例?
- 发布时间：2017-05-23 13:33:49
前一阵子有一研究显示器的工程师与海洋仪器取得联系，因为他正在寻找测量最新图形适配器功率消耗的最佳有效方法。首先我们想到用同时带有功率测试的台式万用表，例如HMC8012，该款万用表采样高达200个测量值/秒。虽然该采样率在大多数的测量情况下绝对够用，但是经过现场测试后，还不能满足该工程师的需要：他需要采样高达500个测量值/秒，该值才能达到他的理想测量--即同一设备在每一测点都有精确的同步值。
HZO50电流探头实际工作怎样？

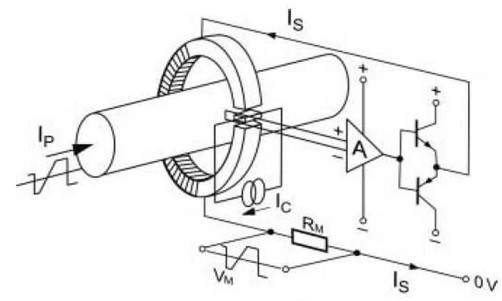

在此测量组合里的HZO50电流探头采用“霍尔效应”，由EdwinHall在第十九世纪末发明。HZO50采用闭环设计，霍尔芯片监测磁芯中的磁通，并且通过补偿线圈施加相反的磁场，以保持系统处于零状态；初级电流按比例与流过补偿线圈的电流进行补偿修正。
HZO50电流探头的孪生兄弟--HZO51
HZO51与HZO50一样，都采用“霍尔效应”，但是与HZO50采用闭环设计不同，HZO51采用开环设计（见图2）。
图2HZO51开环设计
开环设计的优点：1、高达2000A大电流测量范围；2、低电流损耗(典型值30mA)；3、分辨率小：50～100mA；4、对应位置灵敏度的误差(±1%)；5、外部磁场抑制比(典型值50：1)；6、带宽高达20kHz。总之，HZO51是您需要测量较大电流且不需要单数字mA量程高分辨率时的正确选择。HZO50更适合低电流、高频率和高测量分辨率的测量需求。
版权声明：本资料属于北京海洋兴业科技股份有限公司所有，如需转载，请注明出处！
