骚扰电压测量EMC附件(一)?

  • 发布时间:2017-05-23 12:08:30

    本文主要介绍了骚扰电压测量EMC附件,有单相被测设备骚扰电压测量、三相EUT骚扰电压测量、大电流骚扰电压测量测量骚扰电压和低阻抗电源网络中的敏感度等,帮您在选型时能够更一目了然。

NV216双线式V型网络

单相被测设备骚扰电压测量
• 多种型号,可分别在德国、英国、法国、中国/澳大利亚、美国使用
• 空心线圈设计和模拟人工手
• 150kHz可选择开关高通滤波器
• 内置10dB衰减器
• 内置脉冲限幅器(可关闭)
• TTL电平远程控制(兼容罗德与施瓦茨公司的EMI测试接收机)
• 外形紧凑、重量轻
简要技术参数
• 频率范围:9kHz至30MHz
• 连续电流高达16A(与型号有关)
• 模拟阻抗:(50μH+5Ω)||50Ω,符合CISPR 16-1-2Amd.2:2006
• V型网络符合CISPR、EN、VDE、ANSI、FCCPart15和MIL-STD-461D,E和F
• 校准符合CISPR16-1-2和ANSIC63.4

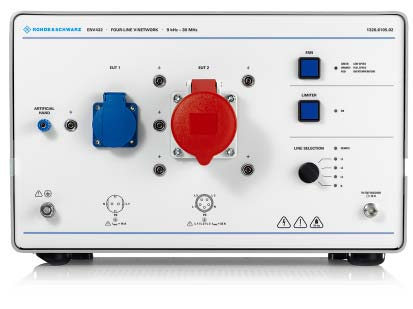

NV432四线式V型网络

三相EUT骚扰电压测量
• 符合CISPR16-1-2,EN55016-1-2和ANSIC63.4
• 空心线圈设计和模拟人工手
• 内置10dB衰减器
• 内置脉冲限幅器(可以关闭)
• 自动温度监控
• TTL电平远程控制(兼容罗德与施瓦茨公司的EMI测试接收机)
简要技术参数
• 频率范围9 kHz至30 MHz
• 功率处理能力高达32 A,恒定电流
• 模拟阻抗 (50 μH + 5 Ω) || 50 Ω,符合CISPR 16-1-2
• V型网络符合CISPR、EN、VDE、ANSI、FCC Part 15和MIL-STD-461D,E和F
• 校准符合CISPR 16-1-2和ANSI C63.4

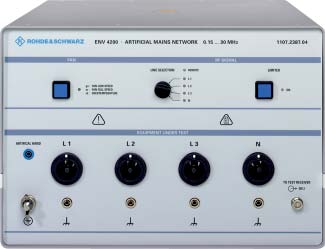

NV4200 200A四线式V型网络

大电流骚扰电压测量
NV4200V型网络满足CISPR16-1-2、EN55016-1-2和ANSIC63.4对于150kHz至30MHz频段内阻抗的要求。能够获得的最大电流受标准电感线圈产生的压降大小(CISPR16-1-2标准规定压降不得超过交流电源电压的5%)和不可避免的热损失限制。
简要技术参数
• 频率范围:150kHz至30MHz
• 阻抗:50μH||50Ω,振幅和相位满足CISPR16-1-2Amd.2:2006
• 模拟人工手
• 连续电流高达4×200A
• 空心线圈设计
• 内置脉冲限幅器(可关闭)
• TTL电平远程控制(兼容罗德与施瓦茨公司的EMI测试接收机)

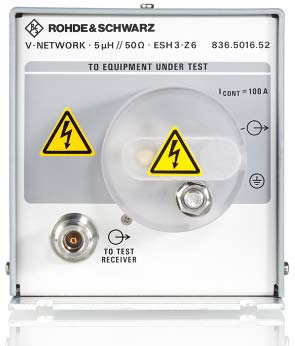

SH3-Z6 150A单线式V型网络

测量骚扰电压和低阻抗电源网络中的敏感度
SH3-Z6是一种单相V型网络,100kHz至200MHz频段内等效电路为(5μH+1Ω)||50Ω。SH3-Z6的额定持续电流高达115A,可处理最长时间为30秒的高达500A的浪涌电流。它的螺栓接线端子可确保与测试设备和电源的低阻抗连接。
简要技术参数
• 频率范围:0.1MHz至200MHz
• 连续电流高达115A
• 阻抗:(5μH+1Ω)||50Ω
• 符合
• CISPR 25(车载电源系统)
• CISPR 16-1-2和EN55016-1-2(低阻抗电源)
• MIL-STD-461、DEF-STAN59-411和DO-160
• 校准符合CISPR 16-1-2和ANSIC63.4



版权声明:本资料属于北京海洋兴业科技股份有限公司所有,如需转载,请注明出处!
