产品简介:
DrDAQ实验数据采集仪:20种功能,既是测量表,也是记录仪,更是采集器 !
产品特点:
功能描述:
1、示波器与频谱分析仪:数字实时示波器为单通道、100KHz带宽、8位垂直分辨率、四个电压垂直灵敏度。通过配置的PicoScope软件,具有高端示波器的功能:FFT频谱分析仪、模板限值测试、基于软件的滤波和测量。
2、函数信号源与任意波形发生器:内置DC~20kHz的函数信号,使用PicoScope软件,可产生正弦波、方波、三角波、锯齿波和DC电压信号;除标准波形外,通过使用10位2MS/s的任意波形发生器(AWG)可创建自定义波形,通过内置的编辑器、从示波器捕获的波形中导入、或从电子表格加载使用者可创建或编辑AWG波形。
3、声级计和声音波形测量:通过内置的麦克风,可实现以下两种测量:①使用PicoLog软件,实现声级计和记录的功能,量程为55~100dB;②使用PicoScope软件,用示波器和频谱分析仪来观测声音波形。
4、温度测量与数据记录:两种路径实现温度测量和记录:①通过内置的温度传感器,测量和记录室内和机箱温度,范围为–10°C~+70°C;②通过外接温度探头,精确测量和记录温度,范围为–10°C~+105°C。

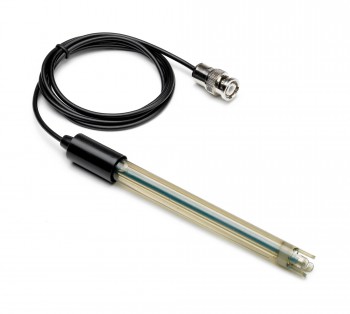

5、酸度计与氧化还原测试仪:仪器兼容标准pH电极,可测量和记录全量程的pH值,由于pH值与温度有关,通过使用DD100温度探头,DrDAQ根据溶液温度可自动校正pH值。由于具有相同的高输入阻抗,pH值与氧化还原传感器可交替使用。DrDAQ能够随着温度和氧含量的变化来测量和记录pH值和氧化还原值,它广泛应用于化学和生物学实验。
6、外接各种传感器:①具有专用于外部传感器连接的3个插座,只需插入一个可选的外部传感器,软件就会识别传感器类型和与正确单位的刻度结果,其可连接的传感器包括温度、氧浓度、湿度和磁位置;②BNC插座,可连接示波器探头、pH电极、氧化还原传感器和磁感应套件(教育实验);③按照用法说明,DrDAQ可连接其它接头的传感器,使用者并可进行自定义。
7、数字I/O和RGB LED灯:DrDAQ有四位输入/输出,每位可单独配置输入或报警输出、产生PWM输出信号或作为脉冲计数器。通过螺钉端子,也可测量0 ~1MΩ的电阻;如果使用电阻式传感器(热敏电阻、光等)和相应的软件,可标定到正确的单位。含一个软件控制状态的LED等,可编程输出1670万种不同颜色任意一种。
8、科学实验和教育:DrDAQ多功能实验数据采集系统用途广泛,不仅仅用于工业,还能作为教学数据记录仪,用于物理、化学、生物和电子等领域,更可作为业余爱好者的通用科学实验仪器。
9、软件驱动程序和实例代码:DrDAQ提供picolog和PicoScope两款软件的完整版。同时提供了广泛的驱动程序和示例代码,让使用者编写自己的程序和接口的第三方软件。驱动程序包括微软Windows(XP SP3,7、8和10)、苹果的Mac(OS X)和Linux(包括Raspberry Pi和BeagleBone);代码示例提供的C、C++、LabVIEW软件和Excel。
技术规格:
DrDAQ实验数据采集仪:20种功能,既是测量表,也是记录仪,更是采集器 !

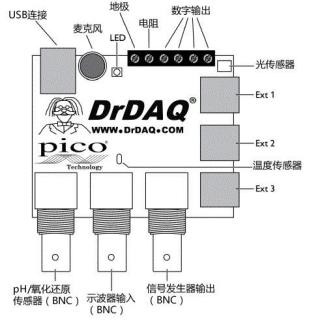

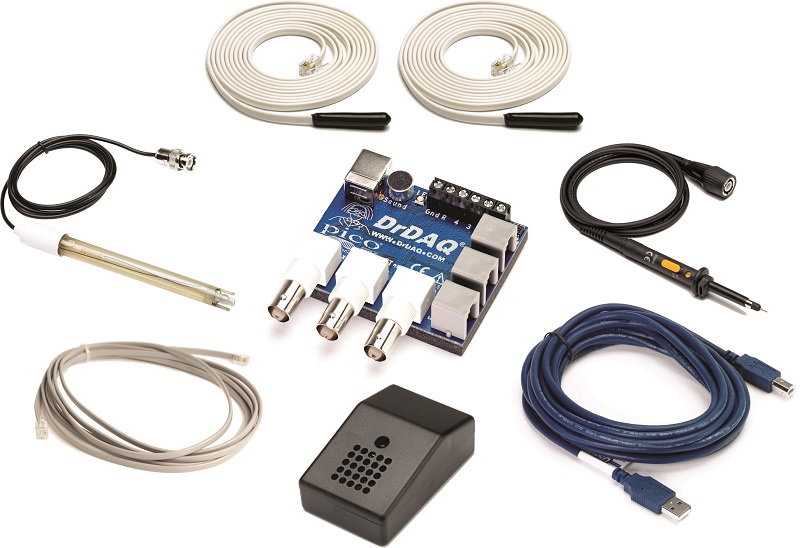

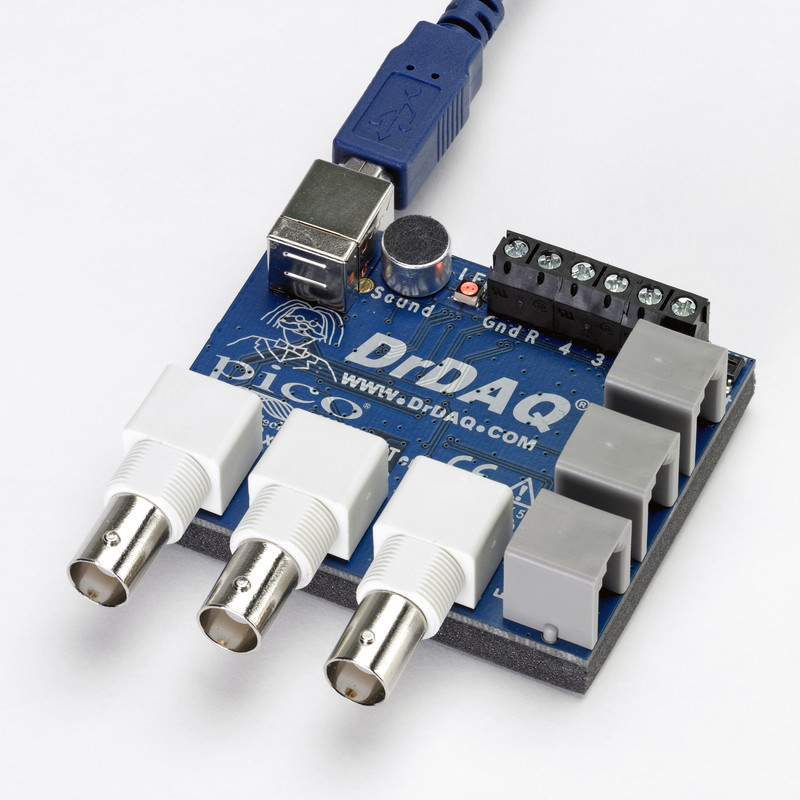

DrDAQ多功能实验数据采集仪是一款可连接到任何计算机USB端口的多用途仪器。1、使用配置的PicoScope软件,DrDAQ就是一台示波器、频谱分析仪和信号发生器。2、使用配置的PicoLog软件和内置的传感器,DrDAQ就是一台可记录光、温度和声音的数据记录器。3、通过表笔,DrDAQ可直接测量电压和电阻。4、此外,它有一个BNC连接器插座,可连接标准的pH值电极探头、氧化还原传感器和和磁感应套件(教育实验用)。配备三个外部传感器连接RJ11插座,用于测量和记录温度、湿度、氧浓度、pH值、位置簧片开关等多种参数。按照用法说明,DrDAQ还可连接其它接头的传感器,并可进行自定义。 |
产品特点:
1、示波器与频谱分析仪; 2、函数信号源与任意波形发生器; 3、内置光、温度和声音传感器; 4、只要插入标准电极,就可测量pH值、氧化还原和氧浓度; 5、4位输入和输出(报警、PWM和脉冲计数) 6、USB连接和供电,无需外接电源; 7、配置PicoLog软件和PicoScope软件; 8、支持Windows、Mac OS X和Linux系统。 |
功能描述:
1、示波器与频谱分析仪:数字实时示波器为单通道、100KHz带宽、8位垂直分辨率、四个电压垂直灵敏度。通过配置的PicoScope软件,具有高端示波器的功能:FFT频谱分析仪、模板限值测试、基于软件的滤波和测量。
2、函数信号源与任意波形发生器:内置DC~20kHz的函数信号,使用PicoScope软件,可产生正弦波、方波、三角波、锯齿波和DC电压信号;除标准波形外,通过使用10位2MS/s的任意波形发生器(AWG)可创建自定义波形,通过内置的编辑器、从示波器捕获的波形中导入、或从电子表格加载使用者可创建或编辑AWG波形。
3、声级计和声音波形测量:通过内置的麦克风,可实现以下两种测量:①使用PicoLog软件,实现声级计和记录的功能,量程为55~100dB;②使用PicoScope软件,用示波器和频谱分析仪来观测声音波形。
4、温度测量与数据记录:两种路径实现温度测量和记录:①通过内置的温度传感器,测量和记录室内和机箱温度,范围为–10°C~+70°C;②通过外接温度探头,精确测量和记录温度,范围为–10°C~+105°C。
5、酸度计与氧化还原测试仪:仪器兼容标准pH电极,可测量和记录全量程的pH值,由于pH值与温度有关,通过使用DD100温度探头,DrDAQ根据溶液温度可自动校正pH值。由于具有相同的高输入阻抗,pH值与氧化还原传感器可交替使用。DrDAQ能够随着温度和氧含量的变化来测量和记录pH值和氧化还原值,它广泛应用于化学和生物学实验。
6、外接各种传感器:①具有专用于外部传感器连接的3个插座,只需插入一个可选的外部传感器,软件就会识别传感器类型和与正确单位的刻度结果,其可连接的传感器包括温度、氧浓度、湿度和磁位置;②BNC插座,可连接示波器探头、pH电极、氧化还原传感器和磁感应套件(教育实验);③按照用法说明,DrDAQ可连接其它接头的传感器,使用者并可进行自定义。
7、数字I/O和RGB LED灯:DrDAQ有四位输入/输出,每位可单独配置输入或报警输出、产生PWM输出信号或作为脉冲计数器。通过螺钉端子,也可测量0 ~1MΩ的电阻;如果使用电阻式传感器(热敏电阻、光等)和相应的软件,可标定到正确的单位。含一个软件控制状态的LED等,可编程输出1670万种不同颜色任意一种。
8、科学实验和教育:DrDAQ多功能实验数据采集系统用途广泛,不仅仅用于工业,还能作为教学数据记录仪,用于物理、化学、生物和电子等领域,更可作为业余爱好者的通用科学实验仪器。
9、软件驱动程序和实例代码:DrDAQ提供picolog和PicoScope两款软件的完整版。同时提供了广泛的驱动程序和示例代码,让使用者编写自己的程序和接口的第三方软件。驱动程序包括微软Windows(XP SP3,7、8和10)、苹果的Mac(OS X)和Linux(包括Raspberry Pi和BeagleBone);代码示例提供的C、C++、LabVIEW软件和Excel。
技术规格:
规格 | DrDAQ |
示波器输入 | 100kHz,8位分辨率、±1.25V至±10V输入范围、BNC输入 |
声音波形 | ±100位,0.2位分辨率 |
声音水平 | 55至100dBA,1dBA分辨率,5dBA精度 |
温度 | -10~+70℃,0.1°分辨率,2℃精度 |
光照传感器 | 0~100位,0.1位分辨率 |
RGBLED | 16.7百万色 |
pH | 0~14pH,0.02pH分辨率,精度依赖于传感器,BNC输入 |
Redox/ORP(氧化/还原) | ±2V@1012Ω,1.2mV分辨率,精度依赖于传感器,BNC输入和pH共享 |
电阻 | 0~1MΩ,250Ω分辨率@10kΩ,螺钉端子 |
外部传感器 | 0~2.5V,0.1mV分辨率,1%精度,3xFCC684/4 |
数字I/O | 4通道(螺钉端子);2带有1MHz脉冲计数输入和PWM输出;0至5V输入,3.3V/2.2kΩ输出 |
任意波形发生器 | DC至20kHz,4K个样本,10位分辨率,BNC输出 |
尺寸 | 77x70x23mm(包含BNC连接器) |
