MI1062多功能组合虚拟仪器

  • 品牌:广州致远/zlg
  • 观看技术资料
  • 访问技术资料
  • 简介:集数字示波器、逻辑分析仪、协议分析仪、信号发生器、码型发生器和扫频仪六大功能于一身,小巧便携,信号测量精准入微,操作易用简捷,特别适合工程师现场测试与高校实验室课程。
  • 概述

  • 订货信息

  • 资料库

  • 相关产品

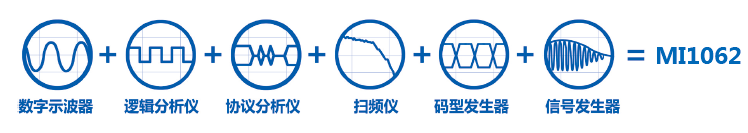

        MI1062虚拟六合一多功能组合仪器,创国产组合仪器之先:集数字示波器、逻辑分析仪、协议分析仪、信号发生器、码型发生器和扫频仪六大功能于一身,小巧便携,信号测量精准入微,操作易用简捷,特别适合工程师现场测试与高校实验室课程。

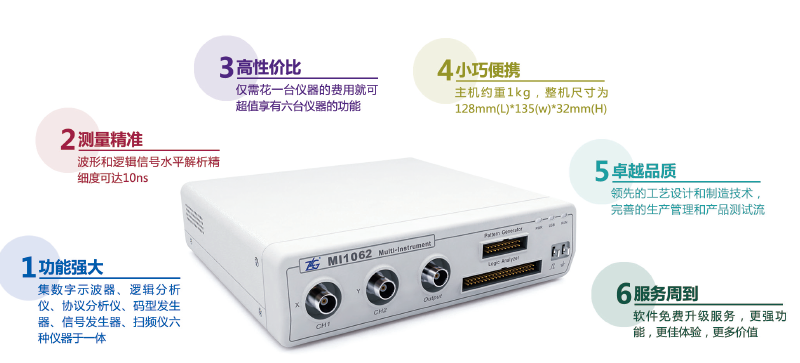

六合一功能

产品特点:

● 集数字示波器、逻辑分析仪、协议分析仪、码型发生器、信号发生器、扫频仪六种仪器于一体;
● 波形和逻辑信号水平解析精细度可达10ns;
● 仅需花一台仪器的费用就可超值享有六台仪器的功能;
● 软件免费升级服务,更强功能,更佳体验,更多价值。





一、数字示波器

     示波器是一种能够显示被测信号波形的装置,MI1062集成高速双通道数字示波器,采样率高达100MSa/s(每通道),配合4Mpts波形存储深度,丰富的信号触发方式和全面的波形分析能力,配合人性化的测量软件,可为用户提供真实准确的波形信息。

仪器配置
性能参数
采集 最大采样率 100MSa/s(每通道)
最大存储深度 4Mpts(每通道)
垂直分辨率 8bit
捕获模式 普通、平均值、峰值检测
数学插值 支持Sinx/x
采集模式 实时采样、等效采样
垂直 带宽(-3dB) DC至60MHz
垂直分辨率 5mV/div至1V/div,1-2-5步进
AC耦合 3.5Hz至60MHz
上升时间计算值 8.75ns
输入阻抗 1MΩ±1%
输入容抗 20pF
耦合方式 AC/DC
水平 量程 5ns/div至1s/div;增量为1-2-5
工作模式 常规(NORMAL)、滚动(ROLL)、延迟(DELAY)、XY
触发 触发模式 自动、单次、重复、正常模式
触发源 模拟通道1、外部触发、数字通道
触发方式 边沿触发、脉宽触发
耦合方式 AC耦合、DC耦合、高频抑制、低频抑制
释抑时间 20ns~40s,精度10ns
FFT 点数 与当前屏幕的点数相关
FFT源 模拟通道1、2
窗口 Rectangle、Hamming、Blackman
测量功能 电压 峰峰值、有效值、最大值、最小值、平均值、幅度、顶部值、底部值、过冲、前冲
时间 频率、周期、正脉宽、负脉宽、占空比、上升时间、下降时间
波形数学计算 1+2、1-2、1×2、波形反相

二、逻辑分析仪及协议分析仪

        数字电路在通信时用高低电平序列表达传输的信息,逻辑分析仪即将模拟信号采集成为数字信号,并进行较长时间的存储,供用户进行分析。比如调试液晶驱动时,由于数据由多条线路协同传输,即使是微小的信号时序偏差都会导致液晶无法正常显示。

        MI1062内置32通道逻辑分析仪,采样频率100MSa/s,单通道独享最大4Mpts存储深度,可为用户提供丰富的逻辑数据。并可以进行协议分析,直观地形成用户数据。

采样 最大实时采样率 100MSa/s
采样 测量通道 32路
存储深度/通道 4Mpts
输入范围 0~5V
支持信号 TTL/CMOS
触发 触发方式 边沿触发、脉宽触发、电平触发、总线触发
触发位置 开始、中间、结尾、用户自定义
分析 分析功能 总线分析、协议分析

支持

协议

插件

A/D总线 A/D转换分析,根据数据值用光滑的曲线描绘模拟量的波形图
UART串行通讯 根据UART串行协议对数据进行分析解码
I²C总线 按照I²C协议对数据进行分析解码
SPI总线 根据SPI串行协议对数据进行分析解码

三、信号发生器及码型发生器

     MI1062集成信号发生器(模拟)和码型发生器(数字),可为电路提供丰富的激励信号。信号发生器输出模拟信号,如正弦波、方波、锯齿波、脉冲信号、噪音、调幅/ 调频信号等。码型发生器输出数字逻辑波形,允许用户编程,一般应用于数字电路调试、通信接口验证等。

采样频率 100MSa/s
垂直分辨率 10bit
采样点存储深度/通道 2Kpts

输出类型 正弦波、方波、锯齿波、脉冲波、噪声、指数上升、指数下降、心电图波、直流
调制波形 调幅、调频、调相、脉宽调制、频移键控、扫频、脉冲串
输出阻抗 50Ω
输出幅值 10Vpp(高阻)
输出信号与频率 正弦波:100μHz~40MHz
方波/脉冲波:100μHz~2MHz
锯齿波:100μHz~1MHz
白噪声:5MHz带宽(-3dB)
任意波:100μHz~1MHz
码型发生器性能参数

PG图形

参数

通道数量 16
内部采样时钟 100MSa/s
外部时钟 <30MHz
输出电平 3.3V、5V、三态
驱动能力 10mA
存储深度/通道 2Kpts
事件功能 键盘事件、内部事件、外部事件

三、扫频仪

     扫频仪是一种可以用来测量传输网络幅频特性的专业仪器。基于MI1062 内置的扫频功能,用户可以快速获取被测传输网络对特定频率范围信号的增益、衰减特性、幅频特性。有助于网络信号传输故障诊断和分析。

频率范围 10Hz~40MHz可设定扫频范围
电压峰峰值 40mV~10V可调
输出功率(最大) 18dBm
步进类型 Line(线性)、Log(对数)
扫描点数 2~10K可调
扫描通道 CH1、CH2、CH1&CH2
