进行近场分析之前，用户首先要了解电场和磁场的分布方式。HZ-15探头组包含五种探头，非常适合这个目的。所有的近场探头都为确保易用性而设计，可用于测量印刷电路板以及组件上的高频电磁场（最低30MHz）。磁场探头包含特殊的电屏蔽探头尖端。罗德与施瓦茨针对近场测量任务设计了多个不同的探头尖端形状。
探头的频率上限由探头尖端的尺寸和设计决定。所有探头均为无源，是测试接收机或频谱分析仪的50Ohm输入端。HZ-16前置放大器可以增加灵敏度。
电路设计人员通常会对模块进行近场测量，以确定电磁干扰是否超过EMC标准规定的阈值。基于场强测量，设计人员可知道被测设备或模块的多个临界频率。降低EMI的一个实用方法是分析近场、确定干扰源位置并提出有针对性的应对措施。
主要特点：
• 特殊的电屏蔽磁场探头
• 可根据近场测量调整的探头尖端
• 高分辨率测量
• 易于判断的磁场方向
• 易于操作和处理
HZ-15探头组包含的五种探头：

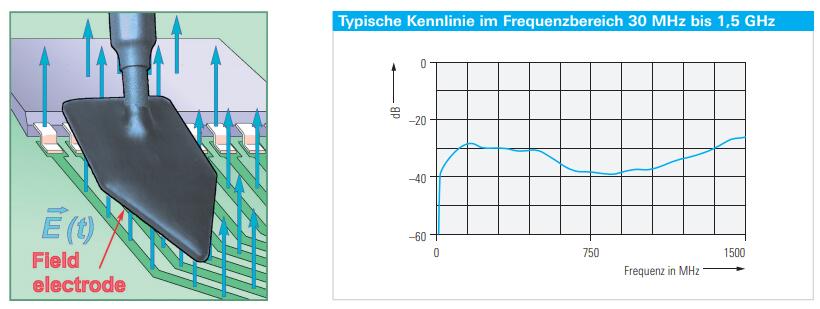

1、RSE02 电场探头
RSE02电场探头测试总线结构、大器件或电源模块等结构表面辐射导致的电磁干扰EMI。该探头顶部探测的电场区域为2cm× 5cm。

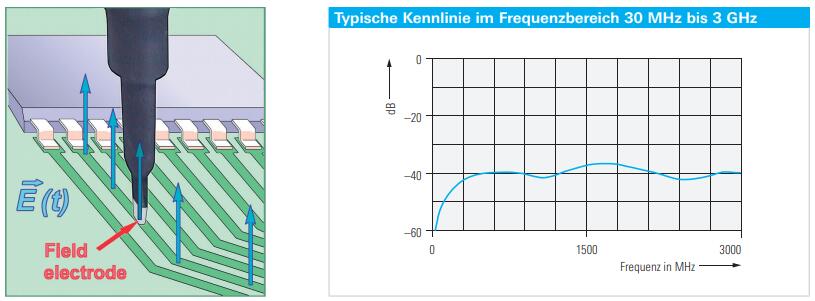

2、RSE10 电场探头
RSE10电场探头具有细小的电极，可用来检测跟踪一簇导线中的单根导线，其最小可检测到0. mm。相比于印刷电路板的深绿色，该探头的亮色显得醒目。

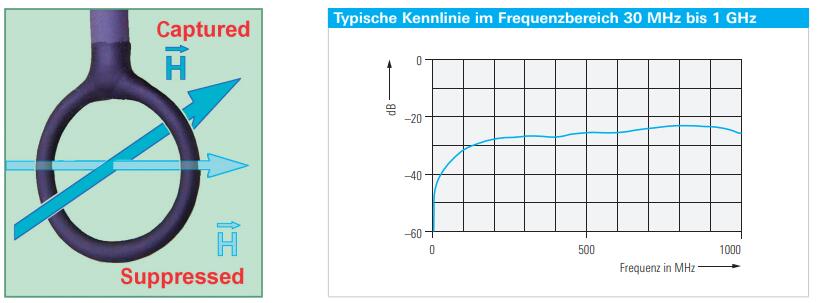

3、RSH400-1磁场探头
SH 00-1具有较大直径，约为25mm，这个大直径近场探头灵敏度最高, 并在探头环形区域提供磁场强度平均值，但分辨率最低。探测距离最大达10cm 。

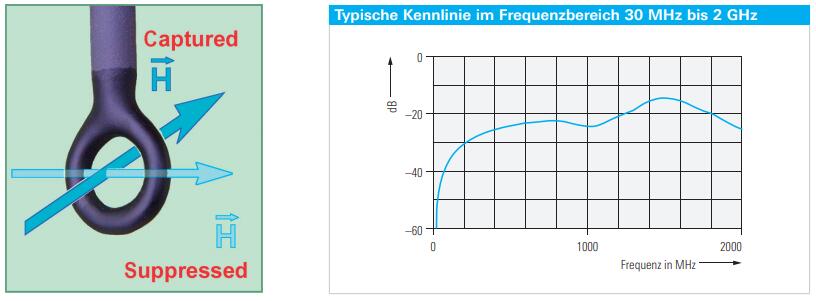

4、RSH50-1磁场探头
RSH50-1磁场探头(直径约10mm)与RSH 00-1近场探头相比，具有较高的分辨率和较低的灵敏度。
该探头适合约3cm较小空间的测量。在这个范围内，你可以更精确决定场分布和场定位。
5、RSH2.5-2磁场探头
RSH .5- H磁场探头能敏锐探测在印刷线路和大元器件管脚（如电容器或集成电路）上的电流频谱。
该探头对磁场的敏感区域宽约为0.5mm。
