RTx-K36是一款进行频响分析的软件选件，它们用于RTB2002、RTB2004、RTM3002、RTM3004 和RTA4004系列示波器，可在购买了以上系列示波器后通过密钥在用户现场随时随地安装。它可以用来测量从10Hz到25MHz频率范围内的有源和无源被测设备（DUT）的增益和相位传递函数。以上系列示波器内部集成任意波形发生器，以提供频响分析的激励信号；这样把增益和相位与频率的关系绘制为波特图。RTx-K36特别适用于开关电源，用于测量和调整控制环路频率响应和电源抑制比（PSRR），幅度增益和相位裕度可直接从波特图中读取。

使用频率响应分析功能提升和加强示波器能力

　　• 使用RTx-K36系列频率响应分析（波特图）选件，在相应示波器上轻松快速地分析低频响应

　　• RTx-K36系列频率响应分析（波特图）选件使用示波器内置信号源，创建10Hz～25MHz频率范围的激励信号，在每个测试频率下测试被测设备（DUT）信号输入和输出的比率，示波器以对数方式绘制增益和相位图

　　• 非常方便将结果导出并以图像或CSV格式保存，以供文档或其他分析使用。

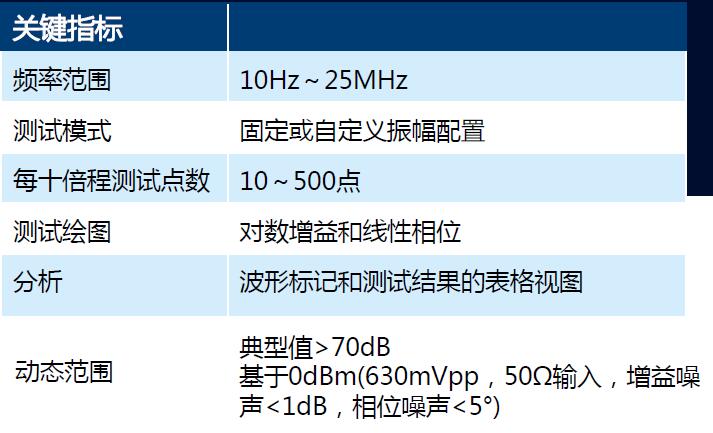

关键指标：

核心优势：

　　• 表征各种电子设备的频率响应，如无源滤波器和放大器电路。

　　• 确定开关电源或线性稳压器的增益裕度和相位裕度，以确定控制环路的稳定性。

　　• 测量电源抑制比或电源纹波抑制（PSRR）以确定电源的输出稳定性

订货信息：

　　示波器基本型主机

　　RTB2002示波器,70MHz,2通道，订货号：1333.1005.02

　　RTB2004示波器,70MHz,4通道，订货号：1333.1005.04

　　RTM3002示波器,100MHz,2通道，订货号：1335.8794.02

　　RTM3004示波器,100MHz,4通道，订货号：1335.8794.04

　　RTA4004示波器,200MHz,4通道，订货号：1335.7700.04

　　FRA频响分析仪配置选件

　　RTB-K36频率响应分析（波特图），订货号：1335.8007.02

　　RTM-K36频率响应分析（波特图），订货号：1335.9178.02

　　RTA-K36频率响应分析（波特图），订货号：1335.7975.02

　　多功能应用包选件

　　RTB-PK1：含以下配置：RTB-K1,RTB-K2,RTB-K3,RTB-K15,RTB-K36,RTB-B6

　　RTM-PK1：含以下配置：RTM-K1,-K2,-K3,-K5,-K6,-K7,-K15,-K31,-K36,-K37,-B61335.8942.02

　　RTA-PK1：含以下配置：RTA-K1,-K2,-K3,-K5,-K6,-K7,-K31,-K36,-K37,RTA-B6

　　低噪声1:1示波器探头

　　RT-ZP1X：ZP1X，38MHz，1MΩ，1:1

　　OI1040：40MHz，1MΩ，1:1

　　低频注入变压器

　　J2120A线性注入器：用于PSRR测量，频率10Hz～10MHz

　　J2100A注入变压器：用于控制环路稳定性测量，1Hz～5MHz

　　J2101A注入变压器：用于控制环路稳定性测量，10Hz～45MHz

　　WIT100宽带注入变压器：控制环路稳定性测量，1Hz～10MHz

　　B-LFT100低频注入变压器：PFC控制环路测量，1Hz～10kHz
