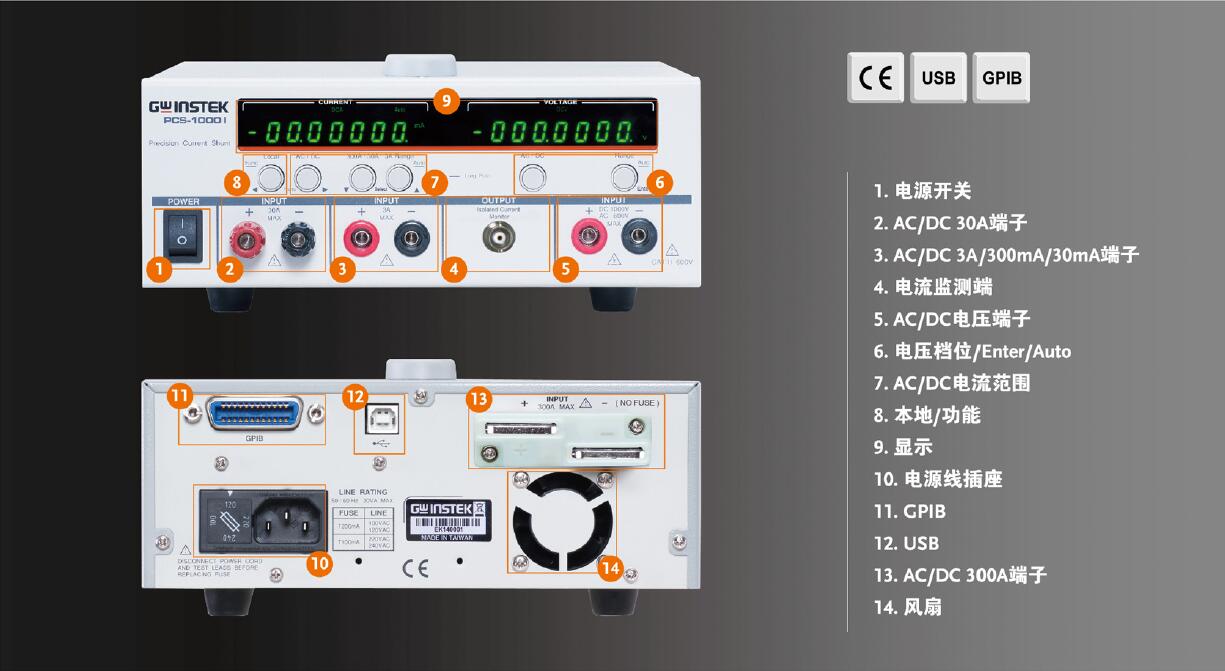

新推出的PCS-1000I是隔离输出的高精度电流分流器，承继PCS-1000可同时进行电压与电流的采样功能。PCS-1000I采用5组独立shuntresistor提供300A，30A，3A，300mA，30mA五个电流量测档位，采用独立的两组24bitsADC和低温度飘移系数电子元件，主要应用于电源装置的电流量测，其量测上的高精准度不仅可作为仪器调整校验使用，也不会因为温度差异造成量测误差。PCS-1000I可自动为使用者选择最高量测解析度，进行量测。帮助使用者自动切换档位，节省操作时间。

　　PCS-1000I提供BNC输出，可连接示波器直接观测输出电流波形变化，取代电流探棒。一般示波器，不具备隔离通道，输入输出为共点结构设计，所以输出负载容易造成量测误差。PCS-1000I采用隔离式电流输出设计，可以避免示波器非隔离输出所造成量测误差。PCS-1000I不仅为高精度的交、直流分流器，更提供USB及GPIB的通讯界面给使用者进行远端程序控制，可以同时进行电压及电流的量测。PCS-1000I所提供的SCPI的通讯命令，使用者可利用电脑远端控制PCS-1000I进行量测数值回读。

产品特点：

　　▪ 6 1/2数字电压、电流测量分辨率

　　▪ 同时电流与电压测量

　　▪ 五段电流测量(交流&直流):30mA/300mA/3A/30A/300A

　　▪ 交流电压测量:200mV/2V/20V/200V/600V

　　▪ 直流电压测量:200mV/2V/20V/200V/1000V

　　▪ 标配:USB&GPIB

　　▪ CE认证

订货信息：

　　PCS-1000I：隔离式高精度电流分流器

标配附件：

　　使用手册x1（CD）、AC电源线x1（依区域）、测试报告x1

　　GTL-105A鳄鱼夹测试线（3AMax）

　　GTL-204USB线

　　GTL-207香蕉头测试线

　　PCS-001基本工具包

选购配件：

　　GRA-419-J：机架(JIS)

　　GRA-419-E：机架(EIA)
