博计开发的Model 9923电流波形产生器是提供电池放电测试的实际放电 电流波形的模拟。

       现在市场上，以电池为电源的应用已经相当多元，咨询产品应用方面如： 手机、平板、笔电等，在动力应用方面如电动自行车、电动机车、电动汽车等 。

        由于上述产品在实际运作时，电池的输出电流是随着产品的操作而改变， 为了评估电池的寿命容量、可以使用时间及相关特性，用实际电池在一般情况 下或最恶劣情况下的负载电流波形来测试电池是实际且合理的做法。

       对于如何将不过规则的负载电流波形导入到电子负载来模拟实际的电流波 形，可以用下述两种方法来达成。

       首先是使用示波器搭配电流测量装置（如电流探头）、分流器将实际电池 放电的电流波形记录起来，再下来就依据所记录的电流波形来进行模拟重现：

       1、使用市场上任意波形发生器，用人工手动方式来编辑负载电流波形。

       2、将示波器所记录的电池放电电流波形经过适当处理后直接下载到任意 波形发生器中。

       博计的9223负载电流波形产生器安装在博计全系列具有模拟输入的直流电 子负载上便可以执行，用人工编辑或用示波器波形下载的方法来产品模拟的负 载电流波形。

       9923负载电流波形产生器可以安装的直流电子负载，包括3300F、3305F、3302F机框上或3350F、3360F、33500F、34000A、36000A系列高功率电 子负载上。

       9923需搭配随机所附的PC应用软件来进行波形编辑，示波器波形下载及 导入9923等操作。

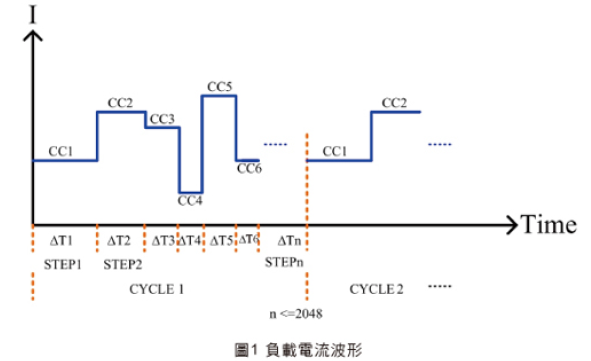

       Model 9923电流波形产生器具有高达2048组序列输出电压与高达9999次循环的功能，搭配应用软件可产品负载电流波形的电压，将此电压连接至电子负载的模拟输入端即可使电子负载依9923所编辑的电流波形的吃载，吃载电流范例如图1，9923规格如表1，9923输入10V等于电子负载的最大电流值，输入5V等于电子负载1/2的电流规格，以此类推。

       博计开发的Model 9923电流波形产生器是提供电池放电测试的实际放电电流波形的模拟。

       现在市场上，以电池为电源的应用已经相当多元，咨询产品应用方面如： 手机、平板、笔电等，在动力应用方面如电动自行车、电动机车、电动汽车等 。

        由于上述产品在实际运作时，电池的输出电流是随着产品的操作而改变， 为了评估电池的寿命容量、可以使用时间及相关特性，用实际电池在一般情况下或最恶劣情况下的负载电流波形来测试电池是实际且合理的做法。

       对于如何将不规则的负载电流波形导入到电子负载来模拟实际的电流波形，可以用下述两种方法来达成。

       首先是使用示波器搭配电流测量装置（如电流探头）、分流器将实际电池 放电的电流波形记录起来，然后依据所记录的电流波形来进行模拟重现：

       1、使用市场上任意波形发生器，用人工手动方式来编辑负载电流波形。

       2、将示波器所记录的电池放电电流波形经过适当处理后直接下载到任意波形发生器中。

       博计的9223负载电流波形产生器安装在博计全系列具有模拟输入的直流电子负载上便可以执行，用人工编辑或用示波器波形下载的方法来产品模拟的负载电流波形。

       9923负载电流波形产生器可以安装的直流电子负载，包括3300F、3305F、3302F机框上或3350F、3360F、33500F、34000A、36000A系列高功率电子负载上。

       9923需搭配随机所附的PC应用软件来进行波形编辑，示波器波形下载及导入9923等操作。

       Model 9923电流波形产生器具有高达2048组序列输出电压与高达9999次循环的功能，搭配应用软件可产品负载电流波形的电压，将此电压连接至电子负载的模拟输入端即可使电子负载依9923所编辑的电流波形的吃载，吃载电流范例如图1，9923规格如表1，9923输入10V等于电子负载的最大电流值，输入5V等于电子负载1/2的电流规格，以此类推。
