MSO-2000 系列产品,其硬件架构是基于GDS-2000E上所发展而来。新增的型号包含MSO-2000E 与MSO-2000EA。MSO-2000E 系列内建了16通道逻辑分析仪;MSO-2000EA 除了16通道逻辑分析仪以外,也提供双通道25MHz 任意波形产生器。
MSO-2000E的16通道逻辑分析仪,存储器深度为每通道10Mpts;可撷取更多更长的数字信号并清楚地显示信号的变化。标准配备总线触发与译码包含I2C ,SPI ,UART(RS232/422/485) 与汽车通讯常用的CAN与LIN总线。串列总线的波形可实时被触发与译码;透过搜寻功能,可实时找到要分析与除错的信号。MSO-2000为混合信号示波器,具备了模拟与数字同时显示的特点,对于异常的数字信号可以同时观看模拟波形的状态,可以更清楚辨别异常发生的原因。MSO-2000E上的数字通道具有高的信号灵敏度, ±250 mV为最小输入电压摆动(Minimum input swing),代表最小可驱动的电压极低。 使用者可透过混合信号示波器,进行模拟/数字信号的分析与除错。可检视与分析与时间相关的模拟与数字信号。MSO-2000E 以入门款的价格,提供了完整的分析与除错的工具。
MSO-2000EA 部分,另增加内建双通道25MHz任意波形产生器并且具备调变功能。垂直分辨率高达14 bits; 取样率高达200MSa/s;输出信号含有五种标准波形(Sine, Square, Pulse, Ramp, DC, Noise) 及可编辑的7种波形(Sinc, Gaussian, Lorentz, Exponential Rise, Exponential Fall, Haversine, Cardiac);并可产生AM/FM/FSK 调变波形与扫频(Sweep )功能。搭配易于操作的人机界面,是教学与电路模拟测试等应用的绝佳选择。

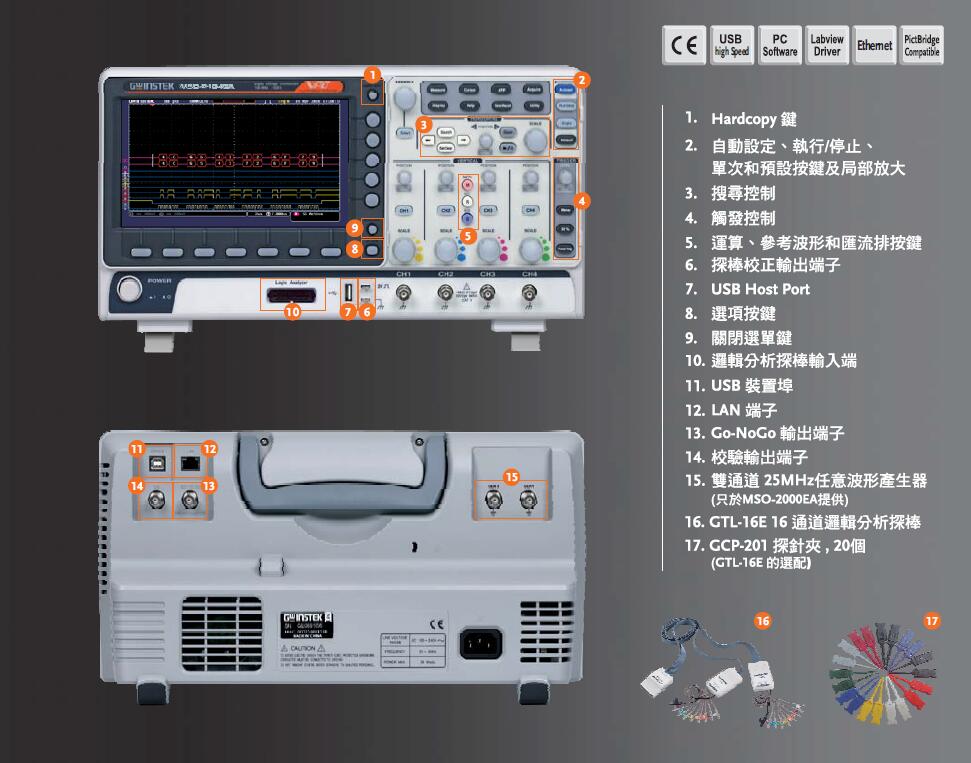

产品特点:
▪ 200/100/70MHz频宽选择;2或4通道
▪ MSO-2000E 具备16通道逻辑分析仪功能
▪ MSO-2000EA 具备16通道逻辑分析仪功能与双通道25MHz任意波形信号产生器
▪ 每通道1GSa/s实时取样率(2通道机种);最高1GSa/s实时取样率(4通道机种)
▪ 标准10M最大存储器深度及VPO波形显示技术
▪ 波形更新率高达 120,000 次/秒
▪ 8 " WVGA TFT LCD 显示
▪ 最高1M点的FFT,提供更高的频域分辨率量测
▪ 高通及低通数字滤波器功能
▪ 29,000分段存储器及波形搜寻功能
