新一代示波器，快速洞察与分析!

产品介绍：

MXO4新一代示波器性能出色，性价比高。仪器实现跨代工程技术突破，可以提供快速的洞察与分析；采用先进技术，能够快速提供准确结果。示波器采用定制化技术并提供创新功能，能够快速增强您对电路行为的了解。

MXO4示波器的实时更新速度是世界上最快的，达到450万波形/秒，这意味着工程师可以看到比其他任何示波器更多的信号细节和偶发事件；此系列具有12位ADC，在所有采样率下，其分辨率是传统8位示波器的16倍，且不影响更精确的测量；该系列示波器标配每通道最大400Mpts的存储深度，并且可选的800Mpts交织，该仪器的标准内存是同类仪器的100倍。

与同类示波器相比，MXO4示波器优于其他同类示波器，具备出色的13.3"全高清电容式触摸屏和直观的用户界面，可让用户在15分钟内即可掌握操作方法。

产品优势：

► 200MHz~1.5GHz带宽

► 最高5Gsample/s采样率

► 示波器的波形捕获率超过450万波形/秒

► 配备先进的12位ADC，支持所有采样率，不会降低性能

► 采用业内出众的18位架构，提供HD模式

► 提供快速准确的频谱分析功能

► 每路通道的标配存储深度高达400Mpoints

► 触发重置时间仅为21ns

► 同级别产品中率先集成新颖的数字触发技术

► 业内优势的1/10000div触发灵敏度

► 触发抖动小于1ps

► 率先提供双路径协议分析功能

► 配备优越的R&S®SmartGrid用户界面

适用于多种应用：

示波器灵活性可满足所需

用户可以使用MXO4-B1 MSO选件增加16路数字通道。不同于必须协调使用数字和模拟通道的其他示波器，用户可以同时使用MXO4的逻辑通道和所有模拟通道。只需将MXO4-B1探头连接至MXO4，即可使用数字通道。

需要增加逻辑通道？

用户可以使用MXO4-B1 MSO选件增加16路数字通道。不同于必须协调使用数字和模拟通道的其他示波器，用户可以同时使用MXO 4系列的逻辑通道和所有模拟通道。只需将MXO4-B1探头连接至MXO4，即可使用数字通道。

需要配置产生波形？

借助MXO4-B6波形生成选件，用户可以增加两个集成式100MHz任意波形发生器。用户可以使用发生器回放示波器上采集的波形，并可以添加噪声以展现最差性能，从而确定系统容差。用户可以从多种可用波形中选择特定波形，或加载任意波形。

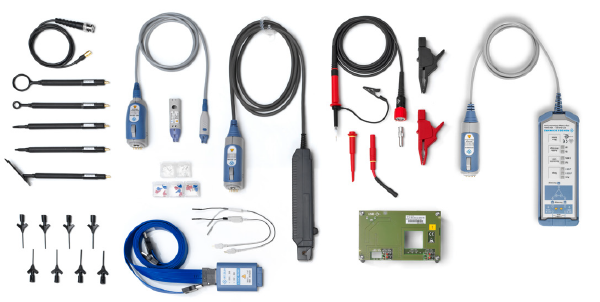

提供多种兼容探头以供选择

MXO4示波器的通道输入端标配罗德与施瓦茨探头接口以连接有源探头。此外，示波器还兼容许多第三方探头。

订货信息：

MXO44：示波器基本单元，4通道，200MHz带宽

每通道配有700MHz无源探头 (10:1)、附件包、快速入门指南、电源线。

升级选件：

MXO4-B243：带宽升级至350MHz

MXO4-B245：带宽升级至500MHz

MXO4-B2410：带宽升级至1GHz

MXO4-B2415：带宽升级至1.5GHz

功能选件：

MXO4-B1：混合信号选件，为MXO4提供16路数字通道

MXO4-B6：任意波形发生器，100MHz，2路模拟通道

MXO4-B108：存储升级至800Mpoints（2通道交织）

MXO4-K510：低速串行触发和解码 (I2C/SPI/UART/RS-232/RS-422/RS-485)

MXO4-K520：汽车电子串行触发和解码 (CAN/CAN FD/CAN XL/LIN)

MXO4-K36：频率响应分析

MXO4-K31：功率分析

MXO4-PK1：应用包，包括MXO4-K510、MXO4-K520、MXO4-K36、MXO4-B6

单端无源探头：

RT-ZP11：700MHz，10MΩ，10:1，400V，9.5pF，2.5mm

RT-ZP10：500MHz，10MΩ，10:1，400V，9.5pF，2.5mm

RT-ZP05S：500MHz，10MΩ，10:1，300V，10pF，5mm

RT-ZP1X：38MHz，1MΩ，1:1，55V，39pF，2.5mm

OI1040：40MHz，1:1，300V_pp CATII，5mm，BNC公头，线长0.9米

单端有源宽带探头：

RT-ZS10L：1GHz，10:1，1MΩ，BNC接口

RT-ZS10E：1GHz，1MΩ，罗德与施瓦茨探头接口

RT-ZS10：1.0GHz，1MΩ，R&S®ProbeMeter，微控按钮，罗德与施瓦茨探头接口

RT-ZS20：1.5GHz，1MΩ，R&S®ProbeMeter，微控按钮，罗德与施瓦茨探头接口

差分有源宽带探头：

RT-ZD10：1GHz，1MΩ，R&S®ProbeMeter，微控按钮，包括10:1外部衰减器，1MΩ，70VDC，46VAC（峰值），罗德与施瓦茨探头接口

RT-ZD20：1.5GHz，1MΩ，R&S®ProbeMeter，微控按钮，罗德与施瓦茨探头接口

差分无源探头：

OIDP-20：20MHz，×300/×600/×1500/×3000，最大差分电压20000V（DC+AC_pp），BNC公头

OIDP-25：35MHz，×20/×50/×200，最大差分电压±1300V（DC+AC_pp），BNC公头

OIDP-15K：35MHz，×100×1000，最大差分电压15000V（DC+AC_pp），BNC公头

OIDP-50：50MHz，×100/×200/×500/×1000，最大差分电压6500V（DC+AC_pp），BNC公头

OIDP-100：100MHz，×100/×200/×500/×1000，最大差分电压6500V（DC+AC_pp），BNC公头

电源完整性探头：

RT-ZPR20：2GHz，1:1，50kΩ，±0.85V，±60V偏置，罗德与施瓦茨探头接口
