主要特点：
SDS2000X Plus系列混合信号数字示波器，最大带宽500MHz，采样率最高2GSa/s，具备最多4个模拟通道和16个数字通道，存储深度可达 200Mpts/通道。SDS2000X Plus采用的SPO技术，波形捕获率高达500000帧/秒，具有256级辉度等级及色温显示；创新的数字触发系统，触发灵敏度高，触发抖动小；支持丰富的智能触发、串行总线触发和解码；支持历史（History）模式、分段采集（Sequence）、模板测试、搜索、导航、波特图和电源分析等高级分析模式；具备丰富的测量和数学运算功能；10-bit模式提供更高精度的数据采集与处理。SDS2000X Plus采用了10.1英寸电容式触摸屏，支持多种手势实现对波形的常用操作，结合前面板的多个一键操作按键，极大地优化了操作示波器的效率，提升了用户体验。
主要特点：
模拟通道带宽：最高500MHz；实时采样率高达2GSa/s
SPO技术
1.波形捕获率最高达500,000帧/秒（Sequence模式），120,000帧/秒（正常模式）
2.支持256级波形辉度及色温显示
3.存储深度达200Mpts/通道
4.数字触发
智能触发:边沿（Edge）、斜率（Slope）、脉宽（Pulse）、窗口（Window）、欠幅（Runt）、间隔（Interval）、超时（Dropout）、码型（Pattern）、视频触发（支持 HDTV）
串行总线触发和解码，支持的协议包括标配的I2C、SPI、UART、CAN、LIN 和选配的CAN FD、I2S、FlexRay、MILSTD-1553B、SENT和 Manchester
低本底噪声，电压档位低至500μV/div
10-bit模式提供更高精度的数据采集与处理
分段采集（Sequence）模式，最大可以将存储深度等分为90,000段，根据用户设置的触发条件，以非常小的死区时间分段捕获符合条件的事件
历史模式（History），最大可记录90,000帧波形
数十种自动测量功能，支持测量统计、Gating 测量、Math测量、History测量、Ref测量。支持对测量参数的直方图、轨迹图和趋势图统计2路独立的波形运算，支持2M点FFT、加、减、乘、除、积分、微分、平方根、平均、ERES等运算和自定义表达式

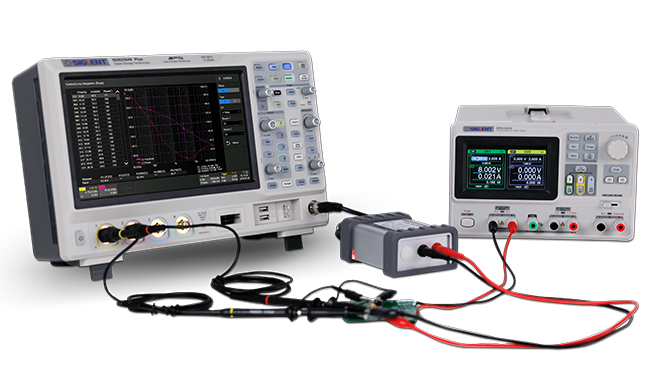

多种高级数据分析和处理功能：搜索和导航、硬件实现的高速模板测试、波特图、电源分析（选件）、计数器等
16路数字通道（选件）
内置50MHz任意波形发生器（选件）
10.1英寸电容式触摸显示屏，分辨率1024*600
丰富的接口：USB Host、USB Device(USBTMC)、LAN（VXI11/Telnet/Socket）、Pass/Fail、Trigger Out
支持外接鼠标和键盘操作；内建的 WebServer 支持通过网页控制仪器
支持丰富的SCPI远程控制命令
多国语言显示及嵌入式在线帮助
