R&S罗德与施瓦茨RTP系列示波器外形紧凑，具有先进的技术理念。它内部集成定制化的前端ASIC和实时处理硬件，能够以前所未有的速度执行高达16GHz的准确测量。
RTP系列高性能示波器将一流的信号完整性与出色的波形捕获率和分析功能相结合。罗德与施瓦茨精心设计的前端组件使示波器平台从4GHz扩展至16GHz。专用波形捕获与处理的ASIC芯片使其具有领先的750 000波形/秒的捕获与处理速率。高精度的数字触发系统能够捕获微弱的信号异常，并能够以业内领先的16Gbps数据率对嵌入式时钟信号进行基于硬件的时钟数据恢复（CDR）。
RTP系列是全球首款能够在维持高捕获率的同时实时补偿信号接入损伤的示波器。用户可以根据S参数来配置基于硬件的补偿滤波器。直接在补偿滤波器后采用的实时数学模块甚至可以针对去嵌差模信号和共模信号进行触发。
RTP系列示波器集成多种仪器功能，可在同一台仪器上进行时间相关性调试。RTP系列还集成了MSO功能、任意波形发生器、16GHz差分脉冲源以及多路18位高精度电压和电流通道，是一款功能强大的调试工具。RTP系列示波器将所有功能集成于紧凑的仪器内部，其工作噪音极低，适用于所有实验室应用环境。
产品特点：

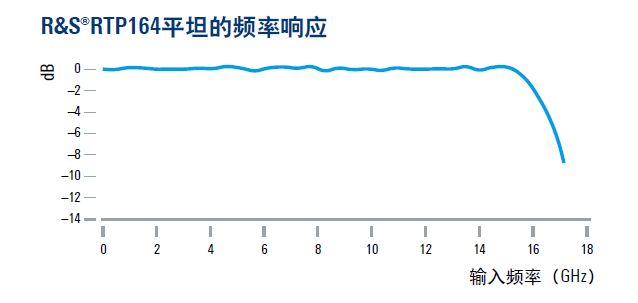

平坦的频响和出色的SFDR，可实现精确快速的测量
RTP系列的输入组件可确保高测量准确度，无需在后处理过程中进行耗时的测量校正。用户可以凭借其超过750 000波形/秒的业内一流捕获率得到可靠测量结果。
RTP系列具备平坦的频率响应、出色的有效位数以及优异的无杂散动态范围（排除谐波时超过 60 dBc），因此非常适用于高速信号和宽带射频应用的精确测量。
输入灵敏度可达2 mV/div，适用于小信号测量
该示波器具有低至2 mV/div的出色垂直输入灵敏度，并且无需使用软件放大或限制最大测量带宽，因此非常适用于测量小信号 。
结合精密的屏蔽设计以及大于50 dB的通道隔离度，可以确保极其准确的多通道测量。
出色的温度稳定性，确保测量结果一致性
RTP系列前端设计经过优化，直流漂移近乎为零，并具备出色的温度稳定性。测量过程中无需更新校准，可确保不间断测量。RTP采用严苛的温度控制，可以确保获得稳定的测量结果。调速风扇将噪声维持在极低水平。
极低固有抖动
模数转换器的采样时钟经过优化，具备较低的固有抖动。它使用恒温晶体振荡器（OCXO）作为时钟参考，可以确保高达2 Gsample超大存储深度的采集具备长期抖动稳定性。
产品信息
RTP044：4GHz 带宽，4通道，最高40Gs/s 采样率，最大可升级至2G存储
RTP064：6GHz 带宽，4通道，最高40Gs/s 采样率，最大可升级至2G存储
RTP084 ：8GHz 带宽，4通道，最高40Gs/s 采样率，最大可升级至2G存储
RTP134：13GHz带宽，4通道，最高40Gs/s 采样率，最大可升级至2G存储
RTP164：16GHz带宽，4通道，最高40Gs/s 采样率，最大可升级至2G存储
测试功能选件：
RTP-B1：16路数字通道；
RTP-B6：任意波形发生器 ；
RTP-B7：16GHz差分脉冲源 ；
RTP-ZVC04：多通道功率探头(4+4电压/电流通道)。
软件选件：
RTP-SIBNDL：信号完整性包(包括RTP-K12/-K19/-K121/-K122/-K141) ；
RTP-K121：去嵌 ；
RTP-K122：去嵌，实时扩展 ；
RTP-K140：高速串行码型触发(8GbpsCDR)；
RTP-K141：高速串行码型触发(16Gbps CDR) ；
RTP-K12：抖动分析；
RTP-K133：抖动分解；
RTP-K134：抖动和噪声分解；
RTP-K37：瀑布图；
RTP-K130：TDR/TDT 分析；
RTP-K19：区域触发；
RTP-K11 ：I/Q软件接口 ；
OVSE ：矢量信号分析软件 ；
FSPC ：许可加密狗 ；
VSE-K6 ：脉冲测量 ；
VSE-K6a ：多通道脉冲分析 ；
VSE-K7 ：针对调幅/调频/调相调制单载波的调制分析；
VSE-K10：GSM/EDGE/EDGE Evolution 信号分析；
VSE-K60：瞬态分析；
VSE-K70：数字调制信号分析；
VSE-K72：3GPPWCDMA上行链路和下行链路信号分析；
VSE-K91：WLAN信号分析；
VSE-K72：3GPPWCDMA上行链路和下行链路信号分析 ；
VSE-K91：WLAN 信号分析；
VSE-K96：OFDM矢量信号分析软件；
VSE-K100/-K102/-K104：LTE 和 LTE Advanced 信号分析；
VSE-K106：LTE窄带loT分析；
VSE-K144：5G信号分析；
VSE-K146：5G NR MIMO下行链路信号分析；
VSE-SWM：软件维护 。
硬件选件：
RTP-B19：备用固态驱动器 (Windows10) ；
RTP-B20：前把手；
RTP-B21：适配器，后部选件插槽 。
RTP-B101：内存升级每通道100Msample ；
RTP-B102：内存升级每通道200Msample ；
RTP-B105：内存升级每通道500Msample；
RTP-B110：内存升级每通道1 Gsample。
其它附件：
RT-Z1M：1MQ适配器；
RTP-Z1： 前盖板；
RTP-Z4： 硬质箱；
RT-ZA16：精密 BNC转SMA 适配器；
RT-ZA17：高精度、低损耗匹配双股电缆，长度:1m；
ZZA-KN6：机架安装套件。
