通过示波器内置频响分析功能，运用波特图进行电源抑制比(PSRR)测量方案
- 发布时间：2021-04-02 08:36:52
PSRR，就是 Power Supply Rejection Ratio 的缩写，中文含意为“电源纹波抑制比”。也就是说, PSRR 表示把输入与输出电源视为两个独立的信号源时，所得到的两个电压增益的比值
电源抑制比(PSRR)是电源设计中的一项重要参数，设计人员需对其进行精确测量。PSRR测量有多少噪声从电源的输入传输到电源的输出。
用带RTx-K36频响分析功能的示波器测量电源抑制比(PSRR) 与传统VNA矢量网络分析仪的测量方法一样，示波器内置频响分析功能，能够准确地测量电源抑制比PSRR。
需要的设备：示波器、信号注入器、1:1无源电压探头、BNC连接线、DUT连接夹具。
示波器：内置RTx-K36频响分析功能的RTB2002、RTB2004、RTM3002、 RTM3004、RTA4004系列示波器。

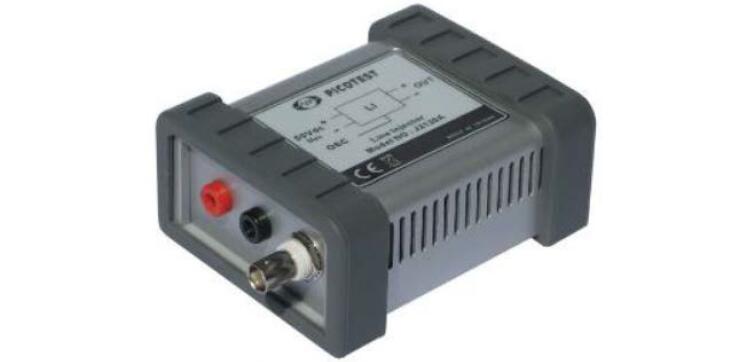

信号注入器：J2120A信号线性注入器。
1:1无源电压探头：RT-ZP1X， 38MHz，1MΩ，1:1或OI1040 ，40MHz，1MΩ，1:1两种可选。
BNC连接线：OIBNCmm-100绝缘BNC公头连接线。
DUT连接夹具：BNC头连接（XF-SS/4双香蕉头转BNC适配器、OIBNC-G/1绝缘BNC公头转微型测试钩连接线或是OIBNC-J/1绝缘BNC公头转微型测试夹连接线根据实际环境选择）或是香蕉头连接（OIPLUGS-J/14mm绝缘直式香蕉插头转微型测试夹连接线或是OILUGS-G/1绝缘直式香蕉插头转微型测试钩连接线根据实际环境选择）。
测量示意图：
订货信息：
第一步：选择示波器
名称/型号 | 性能/描述 |
RTB2002+RTB-K36 | 基本型主机，70MHz带宽, 2通道，10位垂直分辨率，内置波特图功能 |
RTB2004+RTB-K36 | 基本型主机，70MHz带宽, 4通道，10位垂直分辨率，内置波特图功能 |
RTM3002+RTM-K36 | 基本型主机，100MHz带宽, 2通道，10位垂直分辨率，内置波特图功能 |
RTM3004+RTM-K36 | 基本型主机，100MHz带宽, 4通道，10位垂直分辨率，内置波特图功能 |
RTA4004+RTA-K36 | 基本型主机，200MHz带宽, 4通道，10位垂直分辨率，内置波特图功能 |
第二步：选择信号注入器
J2120A信号线性注入器 | 适合PSRR 电源抑制比测量，10Hz～10MHz |
第三步：选择无源电压探头
RT-ZP1X无源高稳态探头 | 38MHz带宽，1MΩ，1:1，需配两根 |
OI1040无源高稳态探头 | 40MHz带宽，1MΩ，1:1，需配两根 |
第四步：选择BNC连接线
OIBNCmm-100 绝缘BNC公头连接线 | 50Ω阻抗，长1米 |
第五步：选择DUT连接夹具
BNC头连接 | XF-SS/4 | 双香蕉头转BNC适配器 |
OIBNC-J/1 | 绝缘BNC公头转微型测试夹连接线，长0.3米 | |
OIBNC-G/1 | 绝缘BNC公头转微型测试钩连接线，长0.3米 | |
香蕉头连接 | OIPLUGS-J/1 | 4mm绝缘直式香蕉插头转微型测试夹连接线，长0.3米，红黑一对 |
OILUGS-G/1 | 4mm绝缘直式香蕉插头转微型测试钩连接线，长0.3米，红黑一对 |
