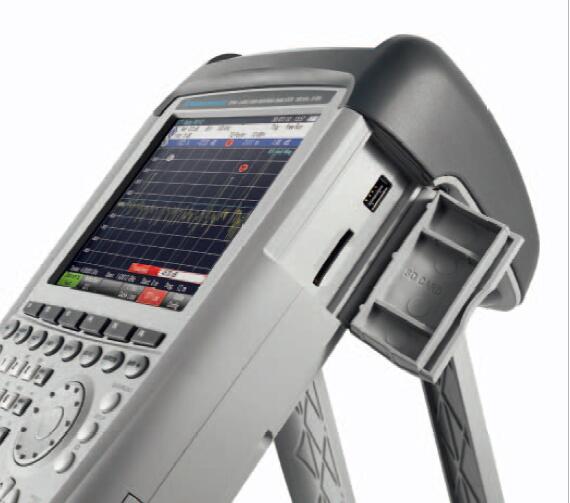

ZVH是R&S推出的新一代天馈线分析仪。ZVH集快速的天馈线分析与高性能的频谱测试于一身,无论您在外场进行发射机的安装、无线干扰查找或者是频谱分析,ZVH都可以轻松胜任。ZVH在业界首创任务管理器工作模式,用户可以预先设置好任务模板,在现场测试时只需连接好,按一下运行键,剩下的工作全部由ZVH自动完成。相比传统的天馈线分析仪,使用ZVH可以将工作效率提高3倍以上。
主要特点:
• 频率范围:100kHz~3.6/8GHz
• 标配天馈线断点分析、反射测量、电缆损耗测量功能
• 功能强大的任务管理器,大大减轻了现场测试工作量
• 支持软件升级频谱分析、全功能矢量网络分析、矢量电压表、频谱瀑布图、功率计等功能
• 传输测量动态范围高达100dB
• 内置直流偏置供电,方便有源器件测试
• 高灵敏度频谱测试(<–141dBm;前置放大器打开时,<–161dBm)
• 较低的测量不确定度(典型值0.5dB)
• 分辨率带宽最低可达1Hz,清晰呈现信号细节
• 支持R&S天线、探头和功率计,拓展测量功能
• 坚固的防水外壳,适合现场的恶劣工作条件
• 重量轻(带电池3kg),易于手持,中文界面、功能键触手可及
• 支持GPS定位功能
• 易于更换的高容量锂离子电池,工作时间可达4.5小时
• 用于远程控制和测量数据传送的LAN口和USB接口,测量结果可保存在SD卡中
• Firmware终身免费升级
• 随机赠送ZVH View软件,用于编辑任务管理器,设置与测量结果的交换存档和处理(支持XP/Vista/Win7)
应用领域:
• 天线与馈线的外场测试
• 天线隔离度的外场测试
• 无源器件以及塔顶放大器的外场测试
• 场强测量与无线干扰查找
技术指标:
ZVH4
|
ZVH8 | ||
频率范围 |
100kHZ~3.6GHz
|
100kHZ~8GHz
|
|
标准测量功能 |
反射,DTF,单端口电缆损耗测量
|
||
输出功率(port 1,port 2) |
0~-40dBm(标称值),1dB步进
|
||
最大允许的杂散信号电平 |
+17dBm(标称值)
|
||
点数 |
631
|
||
DTF测量 | |||
显示模式 |
回损(dB),VSWR
|
||
分辨率(米) |
(1.58×速度系数/跨度)
|
||
水平显示/范围 |
3m到1500m
|
||
反射测量 | |||
定向性 | 100kHz~3GHz |
>43dB(标称)
|
>43dB(标称)
|
3GHz~3.6GHz |
>37dB(标称)
|
>37dB(标称)
|
|
3.6GHz~6GHz |
——
|
>37dB(标称)
|
|
6GHz~8GHz |
——
|
>31dB(标称)
|
|
显示模式 |
幅度dB表示(损耗,增益)
|
||
DC电压源(DC偏置,port 1和port2) | |||
电压范围 | 内部电压源 |
12V~32V, 1V步进
|
|
最大输出功率 |
4W(电池),10W(AC)
|
||
最大电流 |
500mA
|
||
最大电压 | 外部电压源 |
50V
|
|
最大电流 |
600mA
|
||
一般数据 | |||
显示 |
6.5″彩色LCD,VGA分辨率
|
||
电池工作 时间 |
HA-Z204,4.5Ah |
3h
|
|
HA-Z206,6.75Ah |
4.5h
|
||
尺寸(W×H×D) |
194mm×300mm×69mm(144mm,有手柄时) |
||
重量 |
3kg
|
-
定购信息:
ZVH4天馈线测试仪,100kHz~3.6GHz
ZVH8天馈线测试仪,100kHz~8GHz
标准配件:锂离子电池组(4Ah)、USB电缆、LAN电缆、AC电源、含R&S®ZVH View软件、文档和快速入门指南的光盘
选件: >
软件选项(通常是固件) | |
ZVH-K1 | 频谱仪功能 |
ZVH-K9 | 功率计主机功能,可连接NRP以及FSH-Z1/Z18/Z14/Z44系列功率探头 |
ZVH-K14 | 频谱瀑布图功能,需要ZVH-K1选件 |
ZVH-K39 | 射频传输特性测量功能 |
ZVH-K40 | 通过LAN或USB的远程控制 |
ZVH-K42 | 全功能两端口矢量网络分析功能 |
ZVH-K45 | 矢量电压表 |
附件 | |
FSH-Z1 | 功率探头,10MHz到8GHz |
FSH-Z18 | 功率探头,10MHz到18GHz |
FSH-Z14 | 定向功率探头,25MHz到1GHz |
FSH-Z44 | 定向功率探头,200MHz到4GHz |
FSH-Z101 | FSH-Z1/Z18用转接线,用于连接电脑 |
FSH-Z144 | FSH-Z44用转接线,用于连接电脑 |
FSH-Z320 | RF电缆(1m),N male/N female连接器,用于FSH-K41选件,DC~8GHz |
FSH-Z321 | RF电缆(3m),N male/N female连接器,用于FSH-K41选件,DC~8GHz |
FSH-Z29 | 开路/短路/50Ω负载组合校准标准件,用于校准VSWR和DTF测量,DC~3.6GHz |
FSH-Z28 | 开路/短路/50Ω负载组合校准标准件,用于校准VSWR和DTF测量,DC~8GHz |
RAZ | 匹配件,50Ω/75Ω,双向,0Hz到2.7GHz,N female/N male连接器,承载能力2W |
RAM | 匹配件,50Ω/75Ω,双向,0Hz到2.7GHz,N female/N male连接器,承载能力2W |
FSH-Z38 | 匹配件,50Ω/75Ω,双向,0Hz到1GHz,BNC female/N male连接器,承载能力1W |
HA-Z206 | 锂离子电池组,6Ah |
HA-Z203 | 锂离子电池充电器,4Ah/6Ah |
HA-Z202 | 12V卡适配器 |
软工具包 | |
HA-Z220 | W×H×D: 260mm×360mm×280mm |
HA-Z231 | SD存储卡,1Gbyte |
HA-Z240 | GPS接收天线(适用于FSH4/8全系列) |
FSH-Z36 | 耳机 |
HE300CE | 有源定向宽带天线,500MHz~7.5GHz,内置低噪声放大器,5号电池供电 |
TS-EMF | 全向天线套件 |
TSEMF-B1 | 全向天线30MHz~3GHz(需要TS-EMF) |
TSEMF-B2 | 全向天线700MHz~6GHz(需要TS-EMF) |
TSEMF-B3 | 全向天线9kHz~200MHz(需要TS-EMF) |
HZ-15 | 近场探头套件 |
HZ-16 | 前置放大器,用于HZ-15 |
HA-Z211 | 备用USB电缆 |
HA-Z210 | 备用LAN电缆 |
HA-Z201 | 备用AC电源 |
