产品简介：
20GHz带宽，9300取样示波器适用于10Gb/s和更高数字和电信应用，微波应用最大20GHz，定时应用的分辨率下至64fs。可选11Gb/s时钟恢复、光电转换器或差分、非可倾斜时域反射源(40或60ps)组成强大、小型化又成本效益的一套完整测量包。
9300系列示波器使用触发顺序采样来捕获高带宽重复性或者时钟衍生信号，没有非常高速时钟采样系统的损失或抖动，例如实时示波器。20GHz带宽可测量17.5ps转变，同时非常低的采样抖动使时间分辨率短至64fs。顺序采样率可达1MS/s，超越任何其
它采样示波器，能够快速创建波形、眼图和直方图。
这些仪器占用你工作台的空间非常少，并且小到足以和你的笔记本电脑一起携带，用于外场测试，这还不是全部。替代大型台式仪器的远程探头，你现在可以把示波器放在被测设备的旁边。现在你的示波器和被测设备之间的所有线路都很短，同轴电缆损耗也低！
你需要的一切都内置在示波器内，不需要选购昂贵的扩展硬件和软件。
9.5GHz光学模式
PicoScope9321内置精确的光转电转换器。用该转换器输出路由到示波器输入中的一个通道（可选通过SMA脉冲整形过滤器），PicoScope9321可分析标准光通讯信号例如OC48/STM16、4.250Gb/s光纤通道和2xGB以太网。该款示波器可用光学参数自动测量功能进行眼图测量包括消光比、S/N率、眼高和眼宽。用它的集成时钟恢复模块，该示波器还可用到11.3Gb/s。该转换器输入接受单模(SM)和多模(MM)光纤，并且波长范围为750至1650nm。

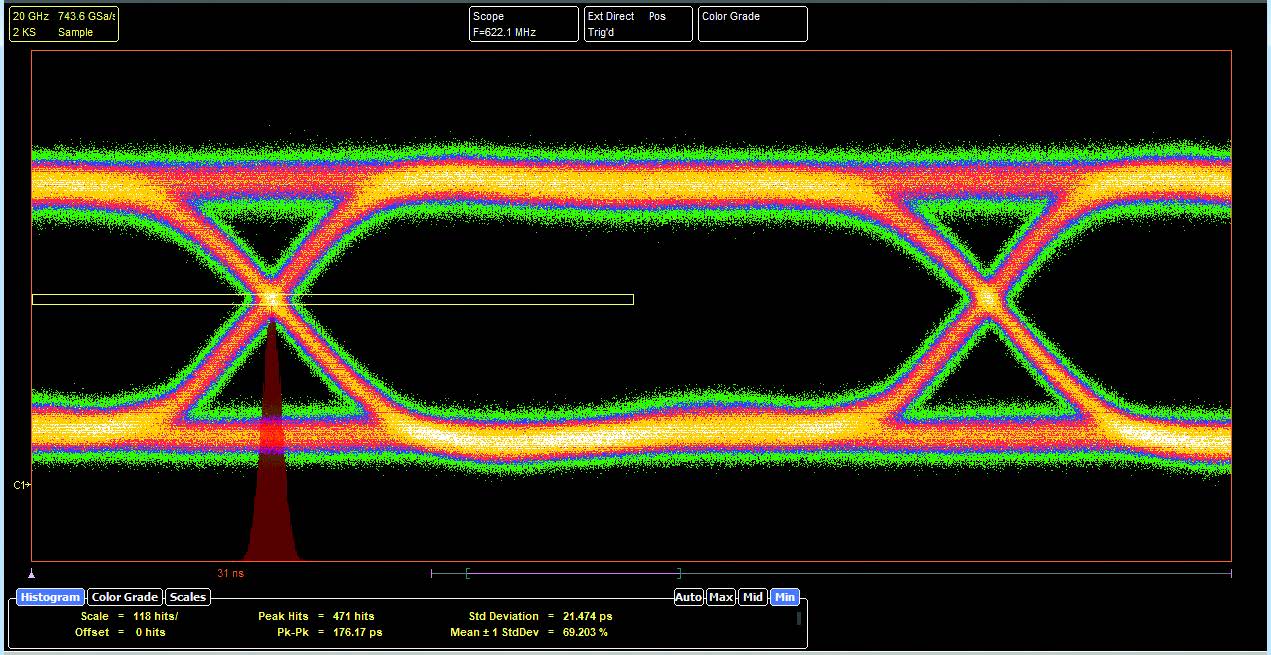

码型同步触发和眼线模式
码型同步触发、从比特率导出、码型长度、和触发分配比可从任何指定的序列比特群组创建眼码型。
4通道模式
9341有2个2通道采样器，在采样器之间以及信号对子之间有可调扭斜校正功能。这款4通道采样示波器包含PicoScope9301两通道采样示波器的所有功能，并且外形一样紧凑。
强大的数学分析功能
9300系列采样示波器支持最多同时4个数学运算组合和函数转换所捕获的波形。
你可以选择任何数学函数，运算于一个或两个源。所有函数都可运算于活波形、波形存储或者其它函数。方程编辑器可用于创建定制函数。
产品特性：
• 20GHz带宽(17.5ps上升时间)
• 2或4通道
• 最大1MS/s采样率，存入32kS缓存
• 15TS/s有效采样率(64fs分辨率)
• 14GHz预定标和2.5GHz直接触发
• 码型触发长度7至223-1
• 抖动<1.8psrms+20ppm延迟
• 16位、60dB动态范围
| 型号 | 9301 | 9302 | 9311 | 9312 | 9321 | 9341 |
| 20GHz电气输入 | 2 | 2 | 2 | 2 | 2 | 4 |
| 差分电气TDR/TDT性能 | 60 ps | 40 ps | ||||
| 外部TDR/TDT脉冲头 | √ | |||||
| 9.5GHz光电转换器 | √ | |||||
| 时钟恢复触发 | √ | √ | ||||
| 码型同步触发 | √ | √ | √ | √ | √ | √ |
| 基本PRBS和时钟发生器 | √ | √ | √ | √ | √ | √ |
| USB端口与LAN端口 | √ | √ | √ | √ | √ | √ |
