领先的性能和分析,进行更高级的设计验证
包括 16 条数字定时通道,所有型号可以配备为解码常用的串行协议,为您的系统提供全面视图。◆16 条数字通道(用户可升级);◆MagniVu™ 高速采集技术,在数字通道上提供了 60.6 ps 的精细定时分辨率;◆并行总线自动触发、解码和搜索;◆每条通道单独设置门限。
主要性能指标
◆2GHz、1GHz、500MHz、350MHz四种带宽型号
◆一条或两条通道上高达10GS/s的实时采样率,所有通道上高达5GS/s的采样率
◆MultiView zoom™ 高达250M点记录长度
◆>FastAcq™采集技术,>250000wfm/s的最大波形捕获速率
◆FastFrame™分段存储器采集模式,段数高达290000个,>310000波形/秒的捕获速率
◆标配10MΩ无源电压探头,提供了<4pF电容负荷及500MHz或1GHz模拟带宽
◆使用HiRes采样时垂直分辨率>11位
◆用户可以选择带宽极限和DSP滤波器,降低噪声,提高低频测量精度
产品特点
◆Wave inspector®控制功能,轻松导航和自动搜索波形数据
◆高级触发套件,标配可视触发和搜索
◆53种自动测量,可供选择的滤波功能、波形数学运算和FFT分析
◆波形直方图、眼图、TIE(抖动/定时)测量和分析
◆使用MATLAB、Visual Studio和Excel进行用户可定义的数学运算
◆选配内存分析、高级抖动、串行数据、功率和宽带RF; ◆16条数字通道(用户可升级)
◆MagniVu™ 高速采集技术,在数字通道上提供了60.6 ps的精细定时分辨率
◆并行总线自动触发、解码和搜索; ◆每条通道单独设置门限

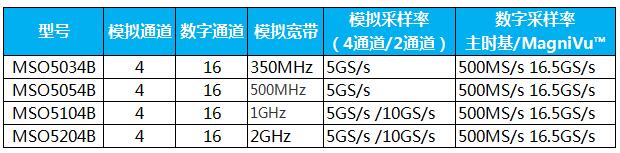

订货信息
MSO5034B:350MHz,5GS/s,25M记录长度,4+16通道
MSO5054B:500MHz,5GS/s,25M记录长度,4+16通道
MSO5104B:1GHz,10/5GS/s(2/4通道),50M/25M记录长度,4+16通道
MSO5204B:2GHz,10/5GS/s(2/4通道),50M/25M记录长度,4+16通道
标配附件
每模拟通道一只无源电压探头(500MHz和350MHz型号为TPP0500无源电压探头;1GHz和2GHz型号为TPP1000无源电压探头)、正面保护罩(零件编号200-5130-xx)、触摸屏专用铁笔(零件编号119-6107-xx)、用户手册(文件编号071-2790-xx)、NI LabVIEW SignalExpressTM泰克软件、配件袋、鼠标、校准证明、电缆、一年保修。MSO5000B系列包括一套P6616型16通道数字探头、逻辑探头与附件包(零件编号020-2662-xx)。
推荐附件
SIGEXPTE:NI LabVIEW SignalExpress®泰克版软件专业版
TPA-BNC:TekVPI到TekProbe BNC更换适配器
TEK-USB-488:GPIB到USB更换适配器
TEK-DPG:TekVPI抗偏移脉冲发生器
067-1686-xx:探头抗偏移夹具
HCTEK54:硬携带包
RMD5000:架装工具箱
软件选项
选项DDRA:DDR内存总线分析(仅适用1GHz和2GHz)
选项DJA:DPOJET抖动/眼图分析软件(高级版)
选项ET3:以太网验证测试软件(要求TF-GBE-BTP"以太网测试夹具",500MHz型号对应10baseT1GHz与2GHz型号对应10baseT和100baseT)
选项LT:波形极限测试
选项MTM:模板测试
选项PWR:电源分析软件
选项SR-COMP:计算机、串行、触发/分析(RS232/422/485/UART);支持RS232/422/485/UART总线数据包级触发,提供信号、总线观测、分组、解码等分析工具。
选项SR-EMBD:支持嵌入式串行I²C、SPI总线数据包级触发支持触发/分析(I²C、SPI)提供信号、 总线观测、分组、解码等分析工具。
选项SR-USB:USB串口线及触发/分析(LS、FS、HS);触发低速、全速、高速USB串口线及总线数据包。另外,可以提供低速、全速、高速USB串行总线信号的数字波形观测、总线显示、数据包解码等分析工具。
选项USB:USB2.0验证和测试软件(要求TDSUSBF"USB测试夹具"高速USB要求2G带宽)
选项VNM:CAN/LIN协议分析软件
DPOFL-Opt.xxx:浮动许可是一种选项管理办法,通过许可密钥,可以方便地移动MSO5000B/DPO5000B系列、DPO7000系列、MSO/DSA/DPO70000/B/C系列示波器选项。
记录长度选项
MSO5034B/DPO5034B/MSO5054B/DPO5054B
MSO5104B/DPO5104B/MSO5204B/DPO5204B
5RL 50M/Ch 125M(最大)、50M/Ch
10RL 125M/Ch 250M(最大)、125M/Ch
操作
选项PSI:电源测试解决方案,适用于:DPOPWR、P5205A型、TCP0030型、TPA-BNC型、067-1686-xx(抗偏移夹具)
