  当前位置:主页 > 电子仪器 > 示波器 > 手持示波表 > RTH1004系列四通道示波表
prevnext

RTH1004系列四通道示波表

  • 品牌:德国罗德与施瓦茨/R&S
  • 观看技术资料
  • 访问技术资料
  • 简介:五种带宽从低到高可升级:60MHz、100MHz、200MHz、350MHz、500MHz,四隔离通道,5GS/s采样率,10位ADC转换,33 种自动测量功能,7寸电容触摸屏,五合一功能。
  • 概述

  • 订货信息

  • 资料库

  • 相关产品

        当在实验室调试嵌入式设备或在现场分析复杂问题,德国R&S四通道示波器骑手提供实验室示波器的性能和能力,同时具有电池操作手持式设备的外形和坚固性。
▶ 产品特点
    • 60MHz~500MHz带宽,5GS/s采样率,带历史模式的高速捕获系统,500K存储深度,缩放功能;
    • 隔离通道;CAT IV 600V/ CAT III 1000V,10位ADC转换,33种自动测量功能;
    • 高达5万次/秒波形捕获率,高达200V的偏置补偿范围;
    • 电容触摸屏和按键操作,优异的灵敏度:2mV/div至100V/div;
    • IP51防护等级,满足军标环境要求;
    • 可通过WLAN和以太网进行操控和快速数据传输号;通过Wifi可轻易连接平板电脑、手机等移动设备,对示波器进行显示和操作。
▶ 产品特性
     超群的性能
        • 坚固便携式设计,同时提供实验室级的性能;
        • 满足电力电子测试的安全需要;
        • 高速采集系统,并具有历史回放功能,偶发错误一览无余。
    五合一功能:高性能隔离通道示波器+ 逻辑分析仪 + 协议分析仪 + 数据记录仪 + 数字电压表
    电容触摸屏和按键操作
       • 可通过触摸屏或按键进行操作;       • 7英寸高分辨率彩显,更好的波形显示;
       • 多功能滚轮,实现快速设置;      • 大按键设计,支持戴手套操作。
    杰出的安全保护
       • 满足CAT IV 600V / CAT III 1000V业内最高安全等级;
       • 同时支持高灵敏度和高电压安全测试;     • IP51外壳防护,满足军标环境要求。
    优异的互连能力
       • 支持通过WLAN和以太网遥控和快速数据传输;       • 一键归档功能;
       • MicroSD卡和USB设备支持;      • 大于四小时的电池供电工作时间。

▶ 应用广泛
    一、用于实验室:
       • 电源与电子产品调试及测试:电源电子产品、工业控制器、嵌入式系统、环境测试、通用电子产品。
    二、用于现场或外场:
       • 现场服务和维修:铁路系统、太阳能逆变器、机器人系统、备用电源供应商、航空军事系统、医疗设备;
       • 电子及机电安装与维护:电子装置、马达、风扇、泵、电子驱动装置、传感器和变送器、工业机械。

▶ 简明参数

垂直系统

    输入通道

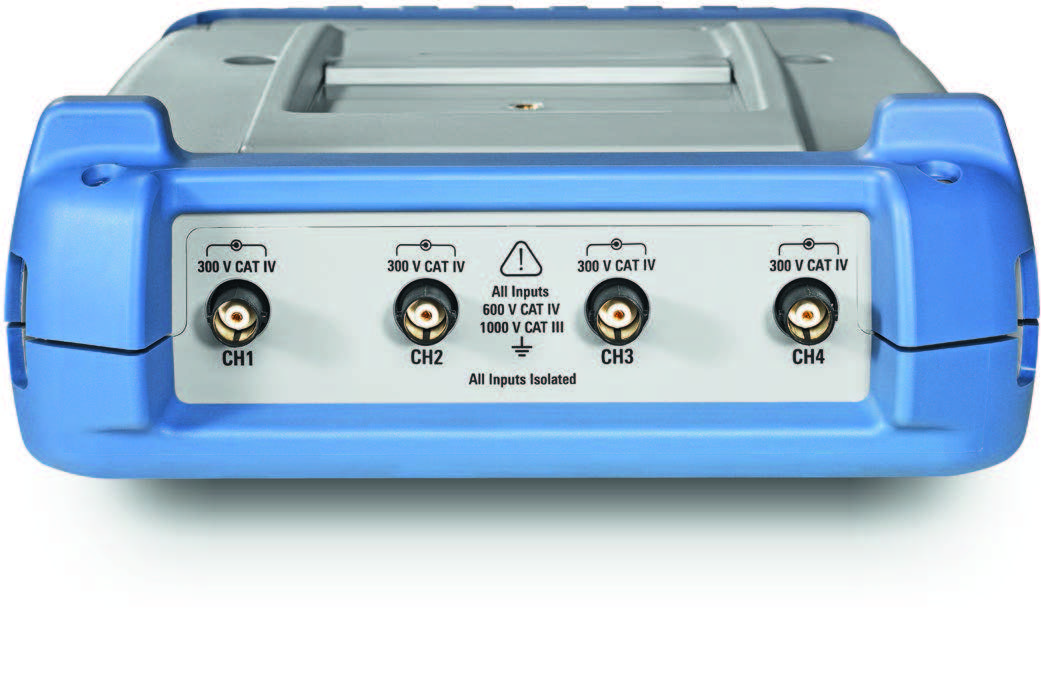

4个示波器通道

    最大输入电压

BNC输入

CAT IV 300V (RMS), 424V (Vpk)



配备RT-ZI10RT-ZI11示波器探头

CAT IV 600V, CAT III 1000V

    偏置范围



+/-200V

采集和水平系统

    最大实时采样率

1 / 2 / 4  通道激活

5 / 2.5 / 1.25 Gs/s

    存储深度

1 / 2 / 4  通道激活

500 / 250 / 125 K/通道

    实时波形捕获率

最大

50000个波形/s

    时基范围



1ns/ 500s/

可选逻辑分析仪功能 (MSO) (选件: R&S®RTH-B1)

    通道数 / 存储深度



8路逻辑通道 / 125k存储

    带宽 / 采样率



250MHz / 1.25Gs/s

数字触发系统

    触发模式



自动、正常、单次

    触发方式

 高级触发选件 (R&S®RTH-K19)

14种触发方式

自动示波器测量

   自动测量



33种测量功能

模板测试

   模板定义



容差

   不符合动作



无动作、蜂鸣、停止

协议触发 & 解码

   支持的协议

(选件: R&S®RTH-K1RTH-K2)

I2CSPIUART/RS-232/RS-422/RS-485

数据记录仪

    记录通道数



4

    测量速度



1/2/5次测量/s

    存储深度



2M / 通道

数字电压表

   分辨率



999计数,3

    电压和电流

电流测量需要选购电流探头或分流器

DCACAC+DC

    温度



需要选配PT100温度探头

常规数据

    尺寸

W x H x D

201mm x 293mm x 74mm

   重量

含电池

2.4kg

   IP防护等级



IP51,防水和防尘外壳,符合IEC60529

   显示屏



7.0"电容是TFT彩色显示, 800 x 480分辨率

   接口



U盘端口、USB接口、LAN口,无线LAN(选件)
