USB仪器系列09|USB差分隔离示波器:4444四通道示波器

  • 发布时间:2024-07-03 14:42:30

USB差分隔离示波器:也为隔离输入示波器,全称为差分测量隔离通道示波器,简称隔离示波器(DIO),在隔离变压器和差分示波器探头的基础上发展而来。其在通用示波器的基础上,把示波器的供电端与地隔离,实现示波器“浮地”测量;同时,把示波器的每个输入通道实现两个方面的隔离:一是通道输入差分低端与地隔离,二是通道间相互隔离。因此差分隔离示波器也称为通道隔离示波器,真正实现电压差分测量。

PicoScope 4444四通道USB差分示波器:4路真差分,20M带宽,差分示波器新标杆。


特点如下:

通道数:4路差分高阻抗输入通道

带宽:20MHz

实时采样率:高达400MS/s

缓冲区内存:高达256M

连接并通电的USB3.0

垂直分辨率:12位或14位可调

最高可增强至18位

高共模抑制比

波形捕获率:10万次/秒

提供驱动程序与软件开发包 (SDK)

PicoScope 4444高分辨率差分USB示波器为柔性分辨率、高性能的差分隔离示波器,使用四路真差分输入、12位或14位可调垂直分辨率、较宽的差分和共模电压范围宽。

PicoScope 4444的各种附件可以为各种应用的振幅提供精确和详细的测量。9针D型连接器可提供差分探针接口,可以进行真分差测量。满刻度时的最大输入范围是±50V(使用PicoConnect 442 1000 V CAT III探针时为±1000V),最大共模范围也是±50V(使用PicoConnect 442时也是±1000V)。可以设置示波器以12或14位分辨率进行测量,比许多示波器通常使用的8位分辨率要好得多。

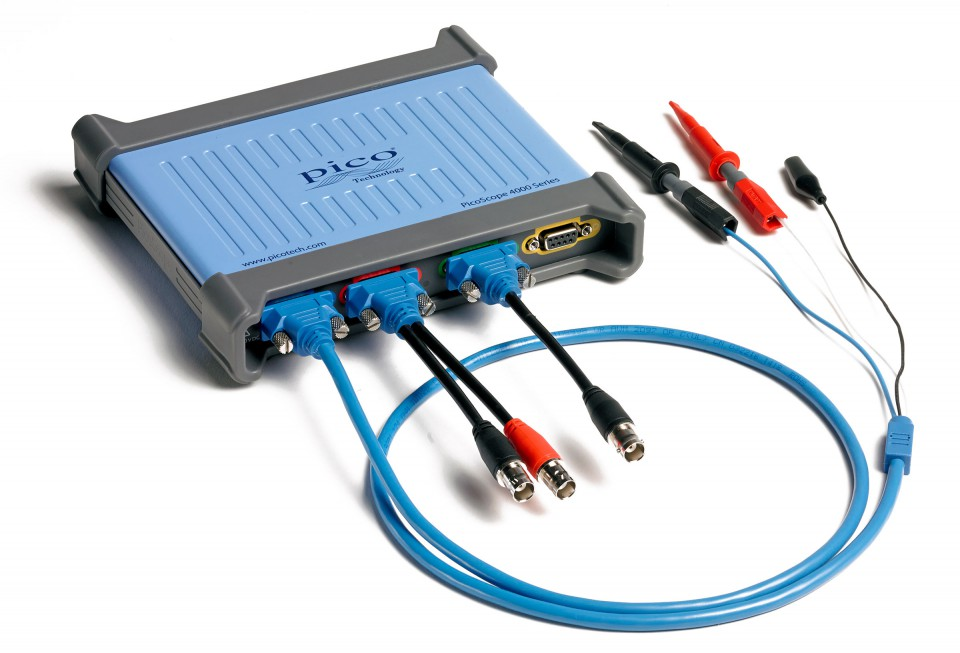

使用D9连接器将Pico探针连接到PicoScope 4444时,PicoScope 6会检测、识别和打开探针电源(需要时)。这意味着您无需花时间来设置,且不用担心电池组或电源。软件会自动设置显示屏和控件来匹配您的探针。连接或拔下探针时,PicoScope显示屏右下角会显示通知。

深度捕捉内存(高达 25600万个活动通道共享的样本)是另一优势,可以进行长时间的捕捉而不会降低采样速率。

PicoScope 4444差分示波器及其附件性价比非常高、设计紧凑方便,特别与组合传统的单端示波器和相同数量的差分探针比较时更是如此。

PicoScope 4444隔离示波器既能测量高电压信号又能测量低电平信号。典型的高电压应用包括捕获开关电源、电话电缆、马达变频器和混合动力汽车的波形。高阻抗差分输入也可用于测量灵敏的放大器以及桥式传感器(压力、负载和应变)。

标配各种高级功能:分辨率可选、模板容限测试、串行总线解码、高级数字触发、数学通道、XY模式、自动测量和统计测量、频谱分析仪、电流测量等高端功能。

PicoScope 4444提供三种预配置套件,带有进行差分测量所需的一切。每个套件包括PicoScope 4444高分辨率差分示波器和三个带Pico D9连接器的差分电压探针。该套件还带有TA271 D9‑BNC适配器,它使您可以使用传统的示波器电压探针通过接地参考探针来进行单端测量;同时还单独提供各种其他附件。

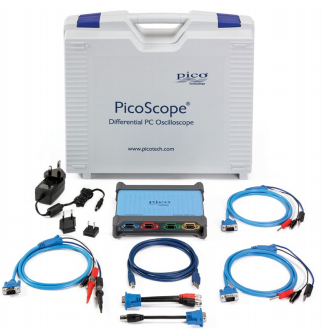

1、极低电压差分套件


配置:

• PicoScope 4444:差分示波器

• 3×PicoConnect 441:1:1差分电压探头

• 1×TA271:单端 D9-BNC适配器


特别适用于非接地参考测量,包括各种应用中更低的振幅、更精准的测量。您还可以用它来测量差分串行总线上的信号,如CAN和RS-485。

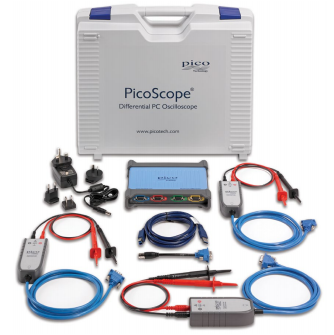

2、1000 V CAT III高压套件


配置:

• PicoScope 4444:差分示波器

• 3×PicoConnect 442:1000V CAT III差分电压探头

• 1×TA271:单端 D9-BNC适配器


可以进行非接地参考测量、安全探测单相和 3 相电压,并测量移动和物联网设备消耗的功率。它还有用于混合和电动汽车设计、电机驱动和反相器的各种应用。

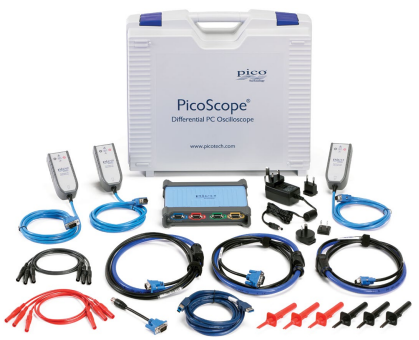

3、1000 V CAT III电压和电流套件


配置:

• PicoScope 4444:差分示波器

• 3×PicoConnect 442:1000V CAT III差分电压探头

• 3×TA368:2000A AC柔性电流探头(额定值为1000V CAT III / 600V CAT IV)

• 1×TA271:单端 D9-BNC适配器


与1000V CAT III高压套件类似,但是带有三个额外的电流探头,可以安全测量非绝缘电源导体上的最高 2000A电流。

版权声明:本资料属于北京海洋兴业科技股份有限公司所有,如需转载,请注明出处!
