USB仪器系列13 |高速取样示波器：9300系列
- 发布时间：2024-07-03 15:22:29
USB高速取样示波器：Digital Sampling Oscilloscope或Wide-Bandwidth Oscilloscope，最早泰克（Tektronix）称为数字取样示波器，现在命名很多：高速采样示波器、等效时间采样示波器、数字通信分析仪、宽带示波器、或数字化采样示波器，简称高速示波器或采样示波器。
采样示波器专为捕获、显示与分析高速重复信号而设计，其可显示比一般示波器所能显示的更高重复频率、更快变化速度的信号波形。它不将被测信号直接显示，而通过频率转换的方法，用远比被测信号周期短的时间，在被测信号波形的不同位置上，逐次对信号的每个波形进行取样（通常按步进顺序）。取样示波器适用于观察、研究高频信号或快速重复脉冲信号。
USB高速采样示波器是一款先进的等效时间采样示波器，为通信信号分析、串行数据网络分析以及串行数据链路分析应用提供最高的保真测量和分析功能；对高达11.3Gb/s的高速数字设计执行精确的测量。应用范围广泛，包括：
—光：收发模块设计和制造；
—电：ASIC / FPGA/ IC设计和表征；
—TDR / TDT / S参数：串行总线设计、电缆和PCB板表征。

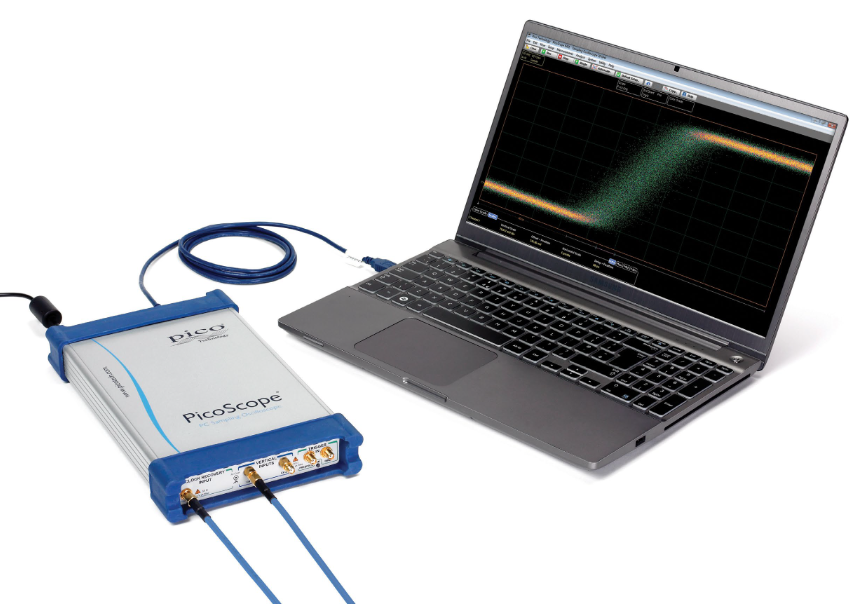

9300系列USB采样示波器：20GHz~30GHz带宽，9.5GHz光转换、TDR/TDT测试、2通道或4通道，是一款紧凑可靠的USB仪器。应用广泛、10Gb/s以上数字和电信应用、高达30GHz的微波应用、分辨率高达64fs的定时应用。可选的11.3Gb/s时钟恢复、光电转换器或差分可用的时域反射源（TDR），组成一个功能强大、体积小巧和性价比好的测量软件包。
特点如下： • 最高可达30GHz带宽(14ps上升时间) • 1MS/s实时采样率，32kS缓存深度 • 64fs/15TS/s等效采样率 • 15GHz预定标和2.5GHz直接触发 • 模板同步触发，码型触发长度7～223–1 • 1.8psRMS抖动 • 16位ADC分辨率、60dB动态范围 • 2或4通道 | 典型应用： • 通信和雷达测试、维护和生产 • RF、微波与千兆位（Gbit）数字测量 • 精密定时和相位分析 • 数字系统设计和表征 • 高达16Gb/s的眼图、模板和限值测试 • Ethernet、HDMI1和HDMI2、PCI、SATA、USB • 电缆、连接器、PCB板和网络的TDR/TDT分析 • 光纤、无线电收发机和激光测试 • 半导体特性分析 |
9300系列高速采样示波器，其微波测试频率高达30GHz和定时分辨率高达64fs。其配套的功能模块多，含高达11.3Gb/s的时钟恢复、光-电转换器、或集成/差分/斜率时域反射脉冲源。9300系列USB取样示波器是一款功能强大、体积小、非常符合成本效益的微波测量解决方案。

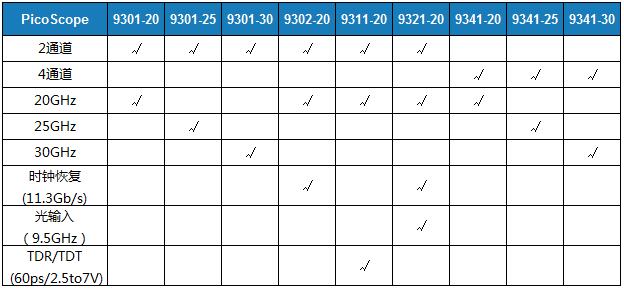

海洋仪器高速采样示波器选型指南：
版权声明：本资料属于北京海洋兴业科技股份有限公司所有，如需转载，请注明出处！
