USB仪器系列32 | PSM5000系列USB功率传感器/功率计

USB射频功率计：功率是表征电信号特性的一个重要参数，它被定义为能量在系统之间或系统内元件之间传递的速率；给定元件既可以供给能量或能量也可被元件吸收。

测量功率的仪器称为功率计或功率表，其根据被测信号的具体频率，功率计可分为：直流功率计、工频功率计、变频功率计、射频功率计和微波功率计、光功率计。射频功率计和微波功率计在射频范围直接测量功率，它们代替了电压和电流的测量，高频功率计一般由功率传感器和功率指示器两部分组成。

功率传感器也称功率计探头，它把高频电信号通过能量转换为可以直接检测的电信号；功率指示器包括信号放大、变换和显示器，显示器直接显示功率值。

射频功率计和微波功率计，统称为高频功率计，是用来测量发射机射频输出功率的仪器，是功率计的一种。还有测量交直流功率的电功率计和测量光波、激光的光功率计。在射频和微波段常采用量热计法、测热电阻法、微量热计法和热电法等。高频功率计根据功率计接入传输系统的方式可分为吸收式功率计(终端式功率计)和通过式功率计(传输式功率计)。

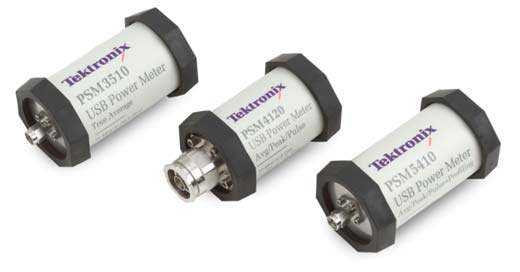

PSM5000系列USB功率传感器/功率计：四款可选，频率最高到20G，真平均、脉冲和峰值功率测量，脉冲模板功能

PSM5000系列USB射频功率计/传感器与PSM4000系列的测量相同，但增加了脉冲模板功能，用于在脉冲RF和微波系统中进行信号显示和检定。测量功能全：平均(CW)功率测量；占空比校正脉冲测量；峰值功率/脉冲功率/占空比测量；峰值和平均脉冲功率测量；测量记录；脉宽，上升/下降，过冲，下垂测量；时间选通测量；脉冲波形显示及标记测量。

四款可选，功能超强：频率范围：50MHz ~ 20GHz；真平均功率/峰值功率/脉冲功率/脉冲参数测量、占空比校正、脉冲测量、高速测量记录等；动态范围：–60dBm ~+20dBm；视频带宽：10MHz；支持外部触发输入和输出；测量速度：每秒读取2000次。

产品特点：

1、内部自动归零校准：测试前无需再进行归零校准操作，简化测试系统，节省时间，减少测试不确定度低至2.6%。

2、平均功率/占空比校正/记录：增加了辅助工具和功能，用于基本功率测量，带有记录、趋势图和极限测试。

3、USB接口和Windows连接：减小机架空间，无需单独控制器。

4、速度达到2000个读数/s：功率计/传感器内提供最快功率测量，缩短测试时间。

5、TTL触发输入和输出：通过高级触发功能，与DUT或其它ATE测试设备保持同步。

6、PC连接：通过LabView驱动程序和Windows DLL驱动程序控制功率计、记录数据和传输测量结果。

7、脉冲模板应用软件：提供上升/下降时间、过冲、下垂、重复频率和重复性脉冲信号的其它主要测量。

选型指南：

USB射频功率计产品推荐：

　　1、PSM3000系列USB功率传感器/功率计

　　2、PSM4000系列USB功率传感器/功率计

　　3、PSM5000系列USB功率传感器/功率计

　　4、NRP-Z系列功率探头/功率传感器
