USB仪器系列35 |OIPP877 USB三轴加速度传感器

  • 发布时间:2022-09-22 15:35:14

USB微机电加速度计:MEMS Accelerometer,是加速度计的一种,其中MEMS是微机电系统(Micro-Electro-Mechanical Systems)的英文缩写,是将微电子技术与机械工程融合到一起的一种工业技术,其操作范围在微米范围内。

加速度计是测量运载体线加速度的仪表。能连续给出加速度信号的装置称为加速度传感器,传感器在加速过程中,通过对质量块所受惯性力的测量,利用牛顿第二定律获得加速度值。

根据加速度传感器敏感元件的不同,常见的加速度传感器包括电容式、电感式、应变式、压阻式、压电式等,它们各自具有自己的特点,例如:IEPE压电式加速度传感器,是一种自带电量放大器或电压放大器的加速度传感器,IEPE是压电集成电路的缩写。因为加速度传感器产生的电量很小,因此传感器产生的电信号容易受到噪声干扰,需要用灵敏的电子器件对其进行放大和信号调理。

加速度计核心有三大指标:灵敏度、带宽、量程。加速度计应用广泛:通过测量由于重力引起的加速度,计算出设备相对于水平面的倾斜角度;通过分析动态加速度,分析出设备移动的方式;通过空间三维加速度信息,了解身处的环境;控制飞行器的姿态;加速度传感器甚至可用来分析发动机的振动,测量牵引力产生的加速度;现在微信中的“摇一摇”功能,就利用了加速度计的功能,通过它来确定位置……加速度计按输入轴(敏感轴)数量分为:单轴加速度计、双轴加速度计和三轴加速度计。

OIPP877  USB三轴加速度传感器:方便连接高分辨率示波器和记录仪,测量噪声、位移和振动

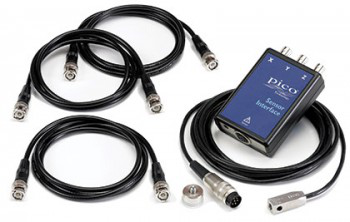

OIPP877三轴加速度传感器套件,是一款可连接到任何高分辨率四通道示波器和记录仪的MEMS加速度传感器。该加速度传感器套件含1个加速度振动传感器、1个安装磁铁、1个传感器接口和3根BNC连接线。


特点如下:

• 频率范围(3dB):DC~350Hz;

• 测量范围:±5g;

• 配置固定磁铁;

• 输出比例:99~122mV/g;

• 0g输出电压:0.85V~1.15V(所有轴);

• 抗冲击性能:10000g;

• 配套高分辨率四通道的示波器,例如:4444、4824A、或4424A。

配套示波器:OIPP877三轴加速度传感器是一款基于MEMS,其并能与示波器相连组合,成为一台三轴加速度计。它提供3根BNC线缆,可直接插入任何4通道的示波器,尤其4000A系列高分辨率的USB示波器,示波器的高垂直分辨率有利提升三轴加速度计的灵敏度。与其配套4000A系列USB高分辨率示波器选型如下:

型号功能和特点
4444· 输入通道:4个差分隔离输入通道;
· 带宽:20MHz;缓存:256MS;
· 输入垂直满屏电压:±10mV ~ ±50V全刻度,12 个范围;
· 最大实时采样率:400M/s;
· 柔性组合垂直分辨率:12位或14位可选
4424A· 输入通道:4个接地输入通道;
· 带宽:20MHz;缓存:256MS;
· 输入范围:±10mV ~ ±50V全刻度,12 个范围;
· 最大实时采样率:80M/s;
· 垂直分辨率:12位
4824A· 输入通道:8个接地输入通道;
· 带宽:20MHz;缓存:256MS;
· 输入范围:±10mV ~ ±50V全刻度,12 个范围;
· 最大实时采样率:80M/s;
· 垂直分辨率:12位

USB微机电加速度计产品推荐:

  1、OIPP877  USB三轴加速度传感器

  2、TA095 USB单轴加速度传感器

版权声明:本资料属于北京海洋兴业科技股份有限公司所有,如需转载,请注明出处!
