使用R&S的RTB、RTM、RTA系列示波器和 RTx-K36功能进行电源抑制比(PSRR)测量

  • 发布时间:2021-03-03 10:07:21

  与传统VNA矢量网络分析仪的测量方法一样,示波器内置频响分析功能,能够准确地测量电源抑制比PARR。

  电源抑制比(PARR)是电源设计中的一项重要参数,设计人员需对其进行精确测量。PARR测量有多少噪声从电源的输入传输到电源的输出。内置RTx-K36频响分析功能RTB2002、RTB2004RTM3002、 RTM3004RTA4004系列示波器可实现此关键测试。海洋仪器提供必要的J2120A信号线性注入器,将示波器输出的调制信号与总线电压相结合,以便进行测量。

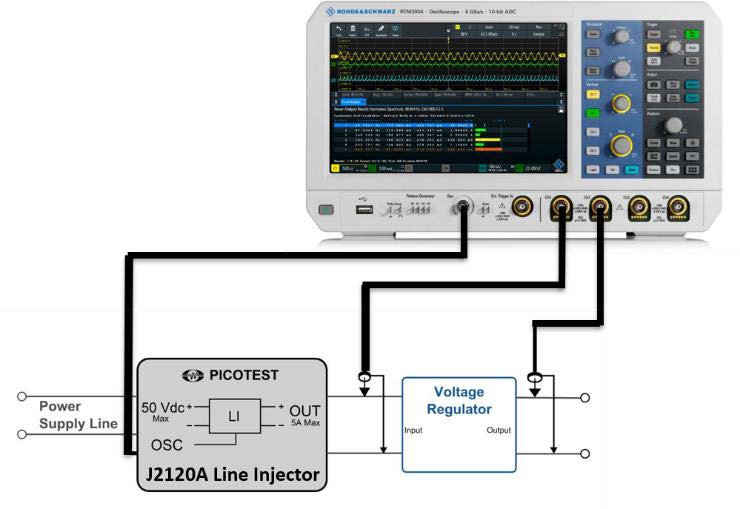

  PARR测量连接示意图。RTM3004示波器内置频响分析和信号源功能,信号源激励信号通过J2120A线性注入器注入到调压器。

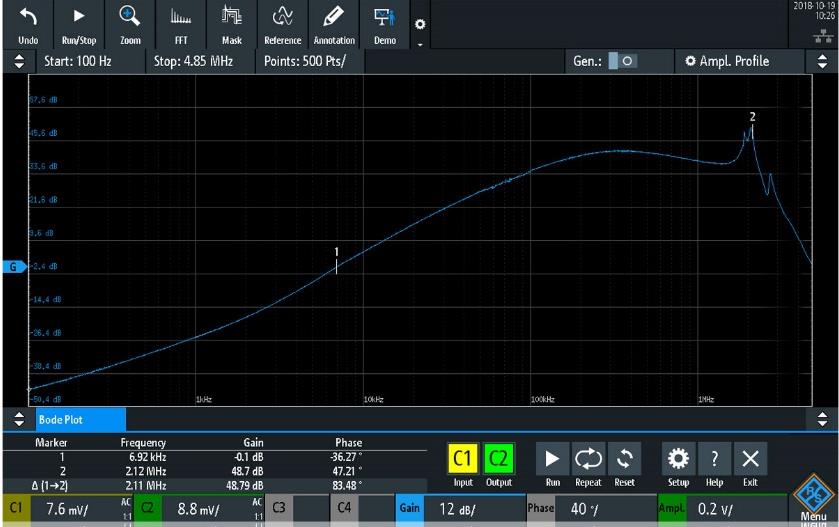

  使用RTM3004示波器和J2120A线性注入器进行电源抑制比(PARR)测量

PARR相关产品:


  J2120A线性注入器

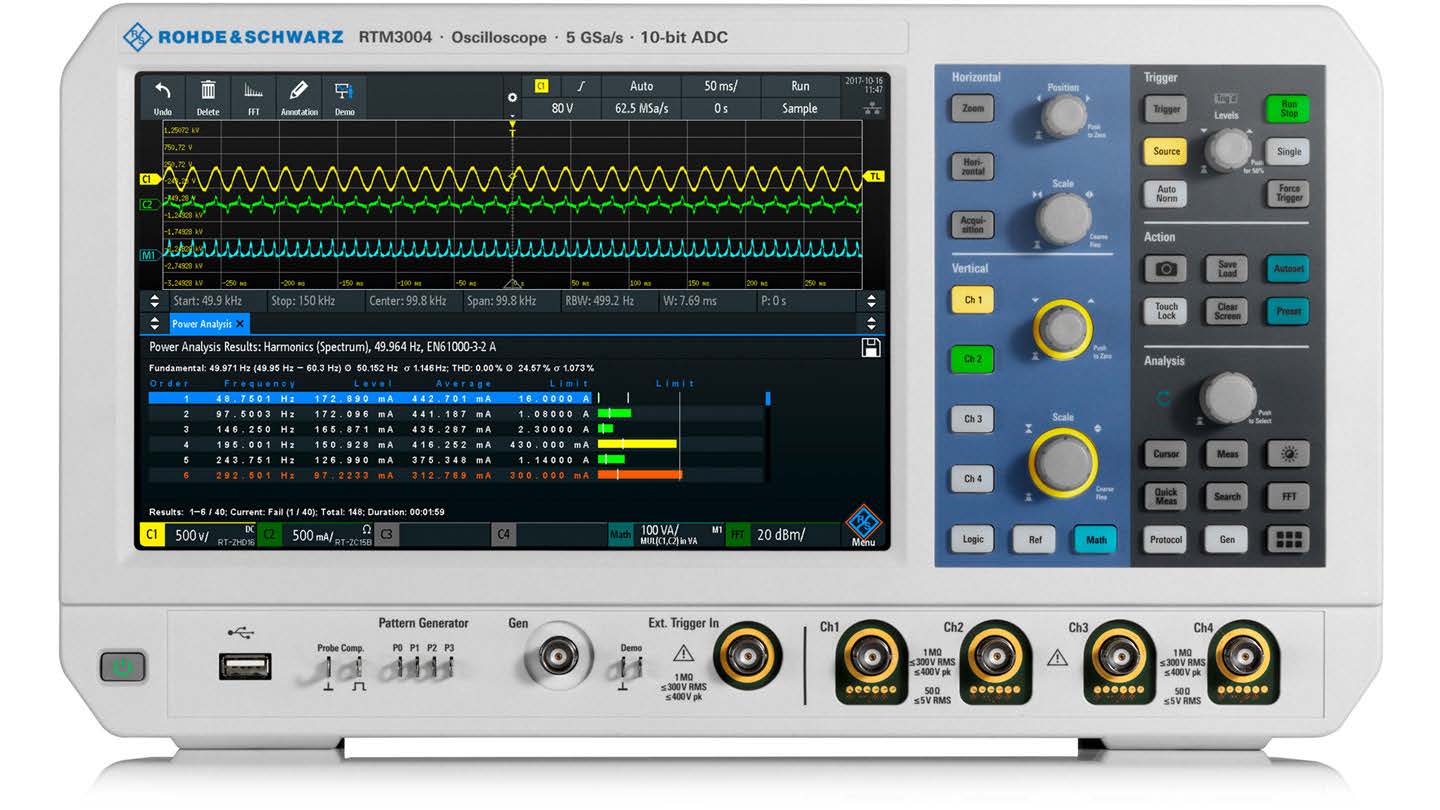

  内置AFG信号源和RTM-K36频率分析功能的RTM3004示波器


  使用1:1无源电压探头,大大提高动态范围:

  RT-ZP1X 38MHz,1MΩ,1:1

  OI1040 40MHz,1MΩ,1:1

详细资料可下载:海洋版使用R&S示波器和RTx-k36功能进行电源抑制比测量海报.pdf
