检测“桥”楚|优利德UTR2830E系列LCR数字电桥

  • 发布时间:2024-03-08 16:45:56

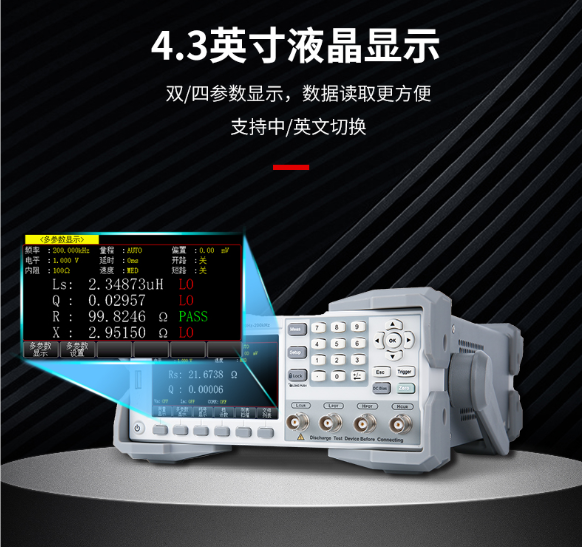

优利德UTR2830E系列LCR数字电桥采用4.3英寸 TFT-LCD显示屏,最高可支持四参数同时显示,测试频率20Hz~200kHz,全数字键盘,搭配实时操作系统,操作更简便,0.05%的基本精度,比较器支持10档分选,测试更可靠。该系列主要包含两个型号分别是2830E和2832E。该系列主要有五个特点1、显示方式2、比较模式3、列表扫描功能4、档计数模式5、步径延时。


显示方式

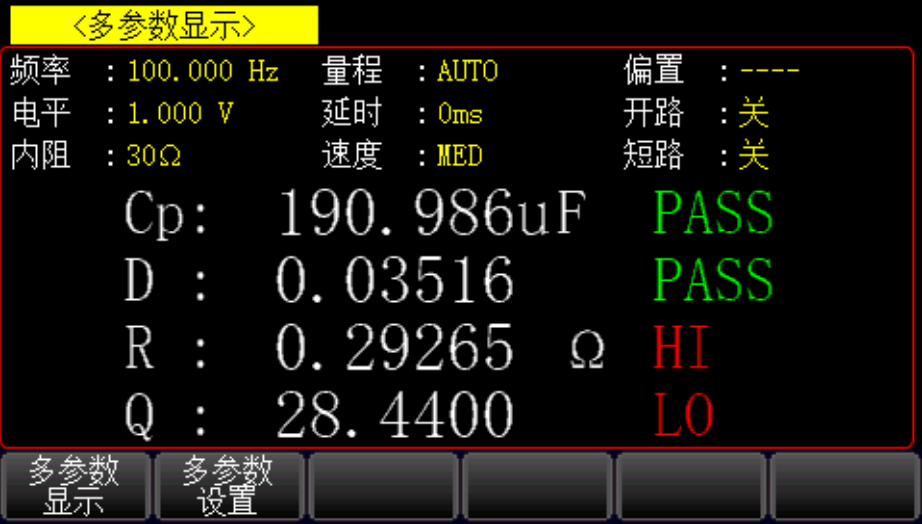

UTR2830E系列LCR数字电桥可以双参数甚至多参数显示


比较模式

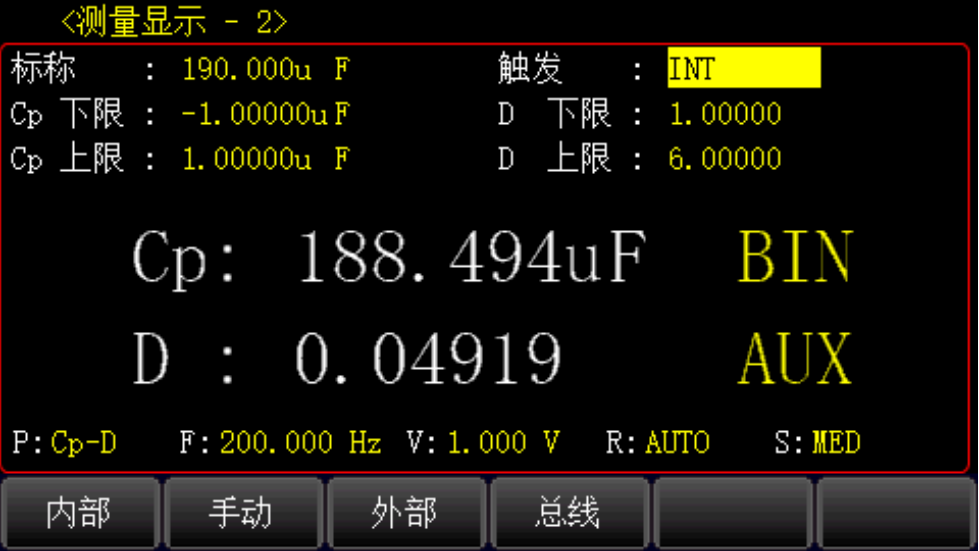

UTR2830E系列LCR数字电桥内置比较功能可将被测元件分成最多达10个档(BIN1至BIN9及BIN OUT)。可设定9对主参数极限和一对副参数档极限。比较功能打开后,在测量显示2跟档号显示界面显示分选测试结果。分选结果也可通过HANDLER输出,测试结果输出给自动测试系统,实现自动分选测试。


列表扫描功能

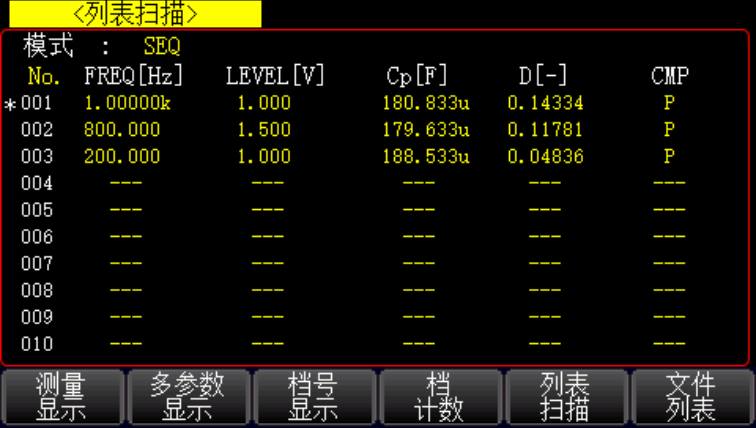

UTR2830E系列LCR数字电桥含有列表扫描功能,可对最多201个点的测试频率,测试电平或直流偏置进行自动扫描测试。测试点将被自动扫描测试,测试结果与极限值进行比较。测试过程中可查看数据变化及判断结果。在列表扫描测试过程中,最左面的符号“*”指示当前扫描测试点。


档计数模式

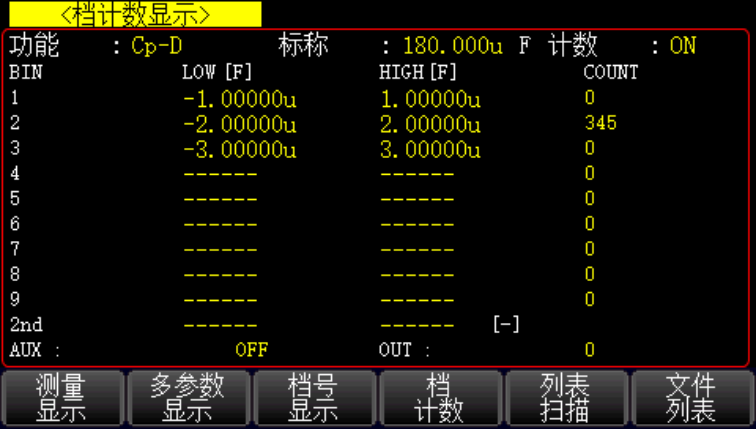

UTR2830E系列LCR数字电桥拥有档技术功能,档计数在分选测试过程中自动计数,并显示对应计数数量;该显示界面跟极限设置关联,设置极限设置界面后设置参数同步到该界面;档号显示界面直接显示分选结果


延时

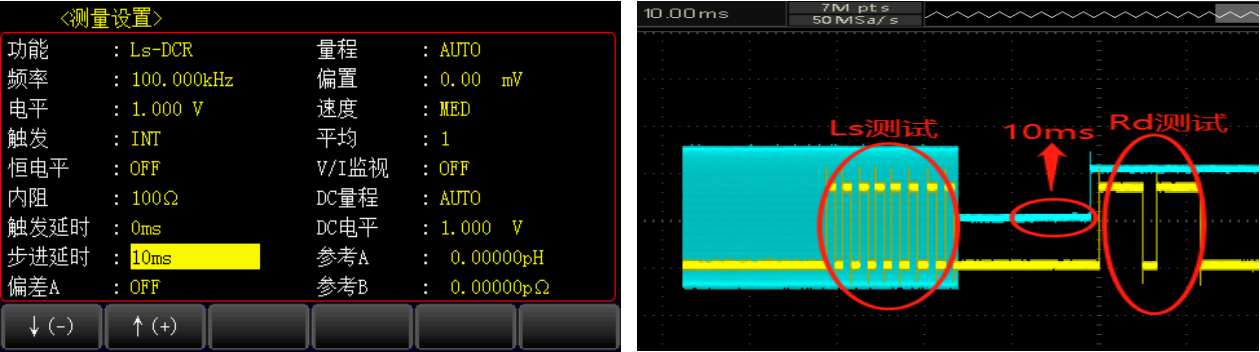

步进延时:仪器开始输出激励信号到开始测量之间的延时时间。UTR2830E系列LCR数字电桥可以设置步延时。



版权声明:本资料属于北京海洋兴业科技股份有限公司所有,如需转载,请注明出处!
