码型发生器应用于数码管与液晶调试

  • 发布时间:2017-07-25 14:27:53

  码型发生器可以根据测试需要,设置输出特定编码信号,驱动电路运行。如用于数码管、LM1602/12864 液晶等调试。下面以共阴四位八段数码管(LN3461AS)为例,通过MI1062 码形发生功能,使之显示出“ 0123”和“ 4567”,更换时间间隔设置为1s。

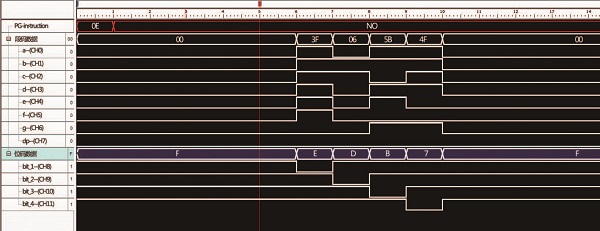

  1、打开码型发生器,然后建立如下图所示的段码与位选数据线的定义(要与硬件连接相对应)。没有显示数码管的“小数点”,所以将“dp”数据线的数据始终设为低电位。


  码型发生器

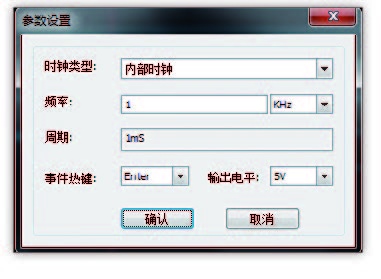

  2、设置系统参数,设置内部时钟频率599.9Hz,输出电平选择3.3V,如下图所示。


  时钟信号

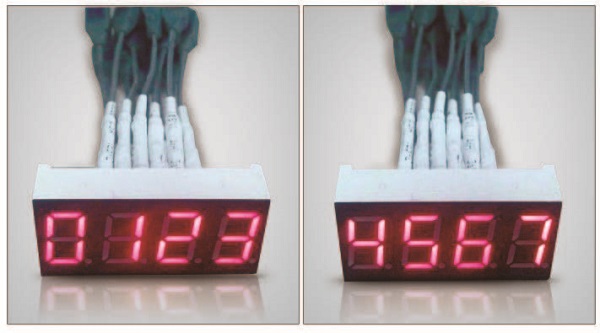

  3、点击下载运行键,将会出现如下图所示的现象。


  数码管测试

版权声明:本资料属于北京海洋兴业科技股份有限公司所有,如需转载,请注明出处!
