码型发生器和示波器联合调试数模转换电路

  • 发布时间:2017-07-25 14:33:17

  ADC(模数转换)和DAC(数模转换)是应用最广泛的电路。计算机只能处理数字信号,所以需要通过ADC 来将模拟信号变成数字,处理完成之后就需要通过DAC 将数字信号转成模拟信号输出。MI1062 可通过码型发生器输出数字信号控制DAC 输出模拟信号波形。

  1、码型发生器输出数字逻辑给DAC

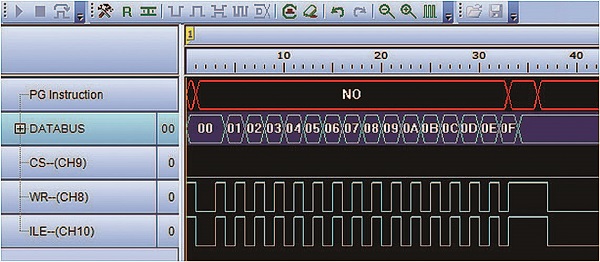

  以典型的DAC 芯片——DAC0832 为例,根据DAC0832 的控制时序,设置码型发生器波形输出逻辑如下图所示,点击码型发生器的“运行”按钮,码型发生器就开始循环输出码形信号驱动DAC 工作。


  编辑输出逻辑

  2、示波器测量DAC 输出的模拟信号

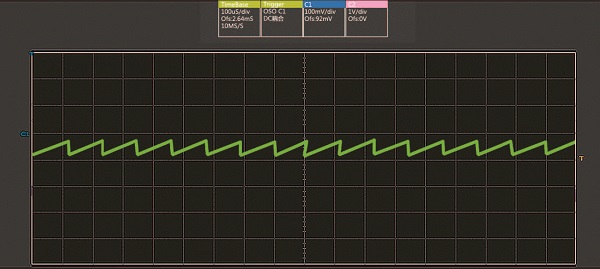

  用数字示波器的探头连接到DAC0832 的信号输出端和AGND 引脚,就可以观察到模拟端的输出的信号波形如下图所示,它是一个锯齿波。


  输出锯齿波信号
