电压测量时部分概念辨析

发布时间：2019-01-02 11:24:38

电压是电子测量中一个主要参数，很多情况下需要对它进行分析和判断。最典型的是每个电工或任何对电感兴趣的人，都会配一个试电笔，来感知是否有电压存在。本文海洋仪器OItek根据多年经验，选出几个与电压有关的概念进行简单的辨析，以循读者（讨论010-62178811）：

一、非接触电压测量：即电压感知功能（NCV：Non Contact Voltage），指测试仪表不直接也接触电线、电极等被测体接触，通过感应就可以确认有无电压存在。原理上根据电压流过电缆、插座等设备时，电压会相应产生电场，非接触电压测量产品根据传感器感知该电场，进而确认AC电压存在。例如OI7290感应式试电笔，可以感应40～600V的交流电压，并且通过声光提醒报警，特别适用在电缆、插座、熔断器、开关、耐电盘等设备上，安全简单地判断它们是否带电，进而可以寻找电缆断线点。

二、峰值系数：电压峰值与有效值的比值，表示电压波形纯度。如果波形纯度好的正弦波，其峰值系数为1.414，否则表示电压波形不纯，存在失真。

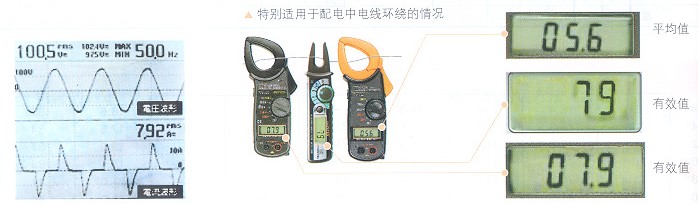

三、真有效值测量（TRMS：True Root Mean Square）：在电压波形不为纯正弦波时，测试电压用真有效值表（例如BM805）极其重要。尤其现代的电路，广泛使用晶体管及变频器控制等器件来节省能源设备，这样与工频频率（正弦波50Hz）相比，与电压波形相对应的电流波形中存在谐波失真现象。此时平均值表与真有效值表相比，30～40%以上的测试值会产生误差。如果工频频率（正弦波50Hz）无失真产生时，理论上有效值与平均值表测试值一样（见下图）。
