接地电阻的测试方法

　　摘要：接地电阻是衡量电器接地保护可靠的重要指标，测量接地电阻一般用接地电阻表，它主要有三种方法。本文叙述了测量接地电阻的重要性，重点讲述接地电阻表三种测量方法中的伏-安表法，以及它的一些具体使用和应用案例。

　　关键词：接地电阻   地阻表   测量方法  安全标准

　　"接地电阻"定义不十分明确，有些标准（如家用电器安全标准）指设备内部的接地电阻；有些标准（如接地设计规范）指整个接地装置电阻。用电器的绝缘一旦失效，电器外壳等易触及金属部件可能带电，需要有可靠接地保护电器来保证使用者安全，。电器设备接地电阻指接地线端子接地触点与易触及金属部件间的电阻，又称接触电阻。

　　接地电阻可用接地电阻测试仪来测量，由测试电源、测试电路、指示器和报警电路组成。测试电源产生25A（或10A）交流测试电流，测试电路将被测电器取得的电压信号通过放大与转换，由指示器显示。如果测接地电阻大于报警值（例如0.1或0.2Ω），接地电阻测试仪会发出声光报警。由于电器设备接地电阻很小，正常一般为几十毫欧，因此必须采用四端测量才能够消除测量端子引入的引线电阻，得到准确的测量结果；四线连接可以消除引线电阻对测试误差影响，测试设备要尽可能靠近测试点，以便缩短测量引线并尽量减少测试电路中不希望的电阻对测试的影响，本文讨论与咨询请联系010-62178811。

　　现场应用和电气接地性能中一般使用手持接地电阻测试仪，也称为接地电阻表，俗称地阻表，现在大多数接地电阻表都采用电子式，相比于传统的摇表，它们无须手摇、电池供点、测量更准确。

　　接地电阻表有三种测量方法来判断接地电阻的优劣：1、伏-安表法：最传统的测量接地电阻方法，需要两个辅助接地棒（即打地桩）来完成（见图1）；2、环路电阻法：测试可直接在插座上完成，无须辅助接地棒，是一种便捷方法，但只适用于TT配电系统（见图2）；3、钳型接地电阻表法：只需要用钳口钳住接地物，便可测量接地电阻，使用中无须辅助接地棒和断开接地极，是一种方便快捷的接地电阻测量方法（见图3）。其中一般常用第1种和第3种方法，伏-安法相对来讲比较准确和常用，但是它需要在大地上打辅助接地棒和要有足够的空间和场地来完成打辅助接地等缺点。如果在大的接地系统和形成接地回路的场所（例如楼宇防雷系统），建议使用钳型接地电阻法。

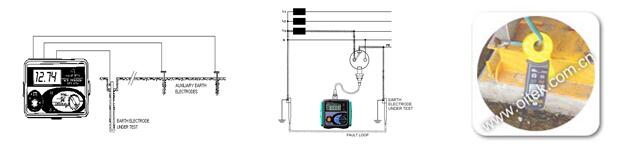

　　图1  伏-安法测接地电阻       图2  环路电阻法测接地电阻    图3  钳型接地电阻法

　　下面主要讲 述伏-安法测量接地电阻：测试原理上使用电位下降法进行接地电阻测试。所谓电位下降法，指在测试对象的E（接地极）和C（电流电极）间让交流额定电流流动，求取E和P（电压电极）的电位差V，然后求得接地电阻值Rx的方法，则Rx=V÷I。见图4。
