使用EMI扫描仪和EMI测试接收机进行EMI可视化分析

随着电子设备的复杂性日益增长，EMC（电磁兼容）测试在产品设计与3C认证过程中的作用愈发显著。为通过3C认证，企业在产品研发初期便积极引入EMI测试环节，旨在先行识别并解决潜在的电磁干扰难题，从而为正式认证奠定坚实基础。尽管传统频谱分析仪在EMI测试领域广泛应用，但在预认证阶段，EMI测试接收机凭借其更高的测试效率与精准度，成为了更为优越的选择。

结合OI-EAS系列电磁兼容扫描仪与EMI测试接收机进行EMI问题分析，不仅代表了一种高效、精确且满足行业标准的实践方案，还能在产品设计早期即有效捕获电磁干扰问题，促进设计优化，确保产品在后续的正式认证环节中一次性通过，进而增强产品的可靠性及市场竞争力。

测试设备和工具：

OI-EASU321型EMI扫描仪和软件：电磁兼容扫描仪能够高精度地扫描设备的各个位置，并生成辐射场分布图，帮助工程师快速定位PCB上或设备内部的干扰源。

HZ540有源近场探头组：近场探头用于捕捉设备表面及周围的局部电磁场信号，能够检测到非常微弱的辐射信号，适合进行近场辐射测试。

OI-AMP2G20低噪声放大器：在不引入显著噪声的情况下，放大非常微弱的信号，使信号在接收机中可以被更清晰地检测到。

HMX-X频谱接收机：具备频谱分析功能，能够覆盖从低频到高频的宽频段，适合于设备的辐射发射预认证测试。

测试步骤：

1. 设备连接和配置：

将近场探头连接到HMX-X频谱接收机上，同时加入低噪声放大器以提高信号灵敏度。使用测试软件来配置频率范围、检测模式（如准峰值或平均值）和扫描范围以及扫描时间等。

2.辐射发射扫描：

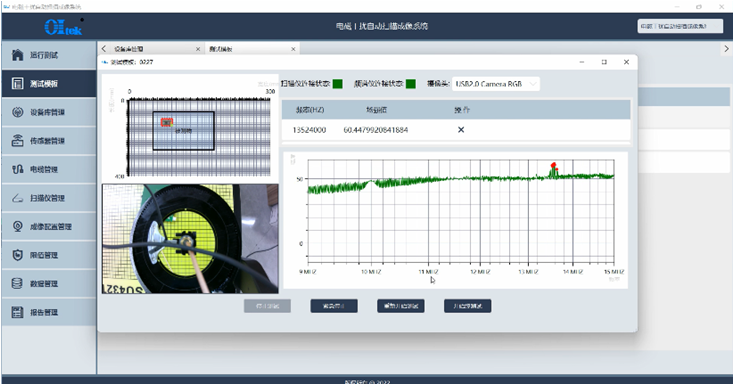

使用电磁兼容扫描仪来带动近场探头，自动扫描设备或PCB表面，以获得设备在不同频率下的电磁辐射图。HMX-X频谱接收机实时检测辐射信号的强度，并通过软件生成频谱图。

3.近场干扰定位：

当发现异常辐射时，利用近场探头对设备的局部进行详细扫描，定位产生干扰的具体元件或电路部分。使用测试软件对干扰源的频谱特性进行详细分析，以确定干扰信号的性质（如频率、幅度等）。

4.数据分析与报告生成：

通过软件对捕获的数据进行分析，评估设备的辐射发射水平是否超出标准限值。生成测试报告，帮助你评估产品是否通过预认证测试，或者是否需要进一步优化设计。

测试方案亮点：

1. 成本效益高

HMS-X频谱接收机提供了性价比高的解决方案。HMS-X可以以更低的成本实现EMI预认证测试的关键功能，尤其适合中小型企业或项目研发阶段的预认证需求。

2. 高精度和灵敏度，精准检测微弱干扰

OI-EAS系列电磁兼容扫描仪，以其卓越的测试精度为核心优势，携手具备高动态范围与非凡灵敏度的EMI测试接收机，展现出超凡的微弱信号捕捉能力。即便置身于高噪声环境的挑战中，依然能够维持稳定而可靠的测量表现，确保每一次测试结果的准确无误，将测试准确性的提升推向新高度。

3. 可自动化测试，简化测试流程

通过与测试软件结合，HMS-X能够执行自动化的频谱扫描和测试流程，简化预认证测试的操作过程，从而大幅简化了测试流程，有效缩短了测试时间，显著提升了测试效率与成本效益。
