使用信号源的外部调制功能使iPhone成为调幅发射?
- 发布时间:2017-05-23 12:01:23
德国惠美HMF系列任意函数信号发生器具有外部调制功能,该功能有什么用途呢?本文通过把iPhone手机与HMF系列任意函数信号发生器连接在一起,论述如何实现一款老式的调幅广播发射机。
HMF系列任意函数发生器
在我们开始之前:请不要在家里按照此实验操作,除非你拿到这样做适当的牌照,因为大多数国家使用自己的无线电发射机是非法的。首先,把HMF系列任意函数信号发生器设置为正弦功能(频率为1MHz、幅度为7V)。接着,通过MOD按钮,激活调制功能,选择AM型式和“external”外调制。现在我们需要一个外部信号源:一种方法是使用CD播放机的线性输出,它输出电平为1Vpp环绕声;如果你手头没有CD播放机,也可用iPhone手机的耳麦插头,在音量开到最大时,该信号源的峰峰值电平稍低于1.5Vpp。
HMF系列任意函数信号发生器在其调制输入(MODULATION INPUT)打到100%调制深度时,预计可到5Vpp,所以从CD播放器或iPhone来的线路信号,只会达到调制深度的20%到30%最大值,在仪器和播放器间无任何放大。然而,这足以使我们的AM发射机工作。在HMF系列仪器和播放器间创造了连接,此时你需要一个chinch转BNC(CD播放器)的转接器、或3.5mm耳机插座转BNC的转接器。连接后,两个设备开始播放CD或MP3,并且激活HMF仪器的输出(OUTPUT输出按钮高亮显示)。现在,连接天线到HMF仪表输出端,并使用调幅广播接收机(通常内置在您的汽车立体声里)。
如果你手中既没有iPhone,也没有CD机,那么你也可以使用另外一台HMF系列任意函数信号发生器,把它作为调制源,展示HMF系列外部调制功能。在例子中,-5V~+5V的电压会在0%~100%间影响脉冲调制(PWM),由仪器设定的值来确定;外部调制信号的信号形状也分别影响调制频率和外形。下面的试验会有助于你了解外调制的功能和设置。
在图HMF1(调制源)中,选择的正弦波,频率为1Hz幅度为10V。使用BNC线缆,连接HMF1的信号输出(SIGNAL OUTPUT)到HMF2(调制器)调制输入(MODULATION INPUT),并激活信号输出。
从现在开始,所有的设置都在第二台HMF上(HMF2)了。选择HMF2为脉冲功能,并且占空比设置为70%。按下MOD按钮,自动设置为PWM调制功能。现在设置频率和调制偏差为10kHz~30%。设置调制源到外部(Ext.)。在使用外部调制输入时,你可以忽略信号形状的设置。

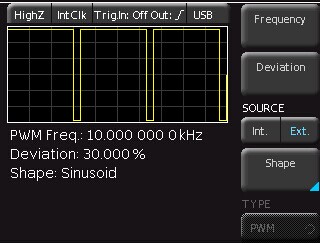

HMF1截图 HMF2截图
注意:PWM调制功能(PWM)仅适用于HMF脉冲调制
HMF系列信号源外部调制
一个查看此测量应用输出信号的方便是通过BNC线缆,连接一个示波器到HMF2信号输出端(SIGNAL OUTPUT)。激活HMF2信号输出,并按示波器的自动设置按钮(AutoSet),进而在示波器上看调制结果。
HMF外部调制接线图
该小实验的底线是你可以以两种不同的方式来修改一个调制:第一、在调制源(HMF1)上改变幅度,第二、在调制器(HMF2)上改变占空比/偏差电平。
