HMO系列示波器Y输出功能和用法介绍?
- 发布时间：2017-05-23 12:00:44

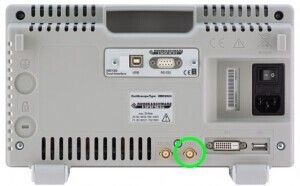

德国惠美HMO系列示波器在后面板上都具有BNC连接器（Y-OUT），其用途有两个：可配置通过和输出在示波器触发时提供触发通道上的模拟信号；或在模板测试（通过/失败）期间发生错误时发出报警脉冲信号。有的厂家把Y-OUT也称为：AUX OUT辅助输出、TRIGGER-OUT触发输出。在长期数据记录、或者自动化生产或测试过程中如果想进行模板/极限触发，该触发输出功能是非常有用的。
下面本文将重点描述在正常获取模式（刷新）下当信号刚通过时的有关动作。但应要注意，不同的示波器型号将略有差异，例如惠美的HMO724和HMO3034：有的示波器在Y-Out的输出信号传输到输入信号时会反相（180°）；有的示波器在Y-Out的输出信号传输到输入信号时不会反相，但在较低的纳秒时间内会有小小的时移。

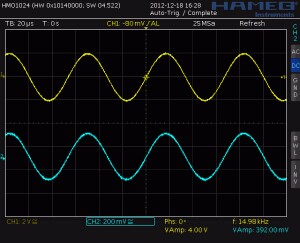

该模拟输出信号的电平基于ADC模数转换的200mV/DIV（100mV/DIV在50Ω）。下面的截图为2V幅度和15kHz的正弦波，左边为HMO3522示波器、右边为HMO1024示波器：CH1（黄色）为原始信号、CH2（蓝色）为Y-OUT输出信号。
HMO3522反相正弦波 HMO1024正弦波
进行通过/失败（PASS/FALL）模板测试，每个失败Y-OUT会发出脉冲，并可通过软键菜单来激活。
版权声明：本资料属于北京海洋兴业科技有限公司所有，如需转载，请注明出处！
