3000D系列混合信号示波器

品牌:英国比克 Pico

查看产品资料

http://www.hyxyyq.com/Uploads/Download/2017-02-21/58abaf9233b78.pdf

简述:PicoScope3000系列电脑示波器小型、轻量、又便携,同时具有高性能规格参数,因此能够全面满足工程师在实验室内或外出使用的要求。...

  • 概述

  • 订货信息

  • 资料库

  • 相关产品


PicoScope  3203D  3203D
MSO
3204D  3204D
MSO
3205D  3205D
MSO
3206D  3206D
MSO
3403D  3403D
MSO
3404D  3404D
MSO
3405D  3405D
MSO
3406D  3406D
MSO
通道 2A  2A+16D 2A  2A+16D 2A  2A+16D 2A  2A+16D 4A  4A+16D 4A  4A+16D 4A  4A+16D 4A  4A+16D
带宽 50MHz 70MHz 100MHz 200MHz 50MHz 70MHz 100MHz 200MHz
采样率 - 实时 1 GS/s
缓存 64MS 128MS 256MS 512MS 64MS 128MS 256MS 512MS
分辨率(增强) 8位(12位增强)
信号发生器 任意波形发生器和函数发生器
输入范围 ±50mV至±20V在9个范围内
触发 模式:无、自动、重复、单发、快速(分段存储器);先进:边沿、窗口、脉宽、窗口脉宽、漏失、窗口漏失、间隔、逻辑、矮脉冲;
ETS模式(只是通道A):上升沿、下降沿;数字输入:码型、边沿、码型和边沿组合、脉冲宽度、漏失、间隔、逻辑
电源 USB USB或AC适配器
保修 5年

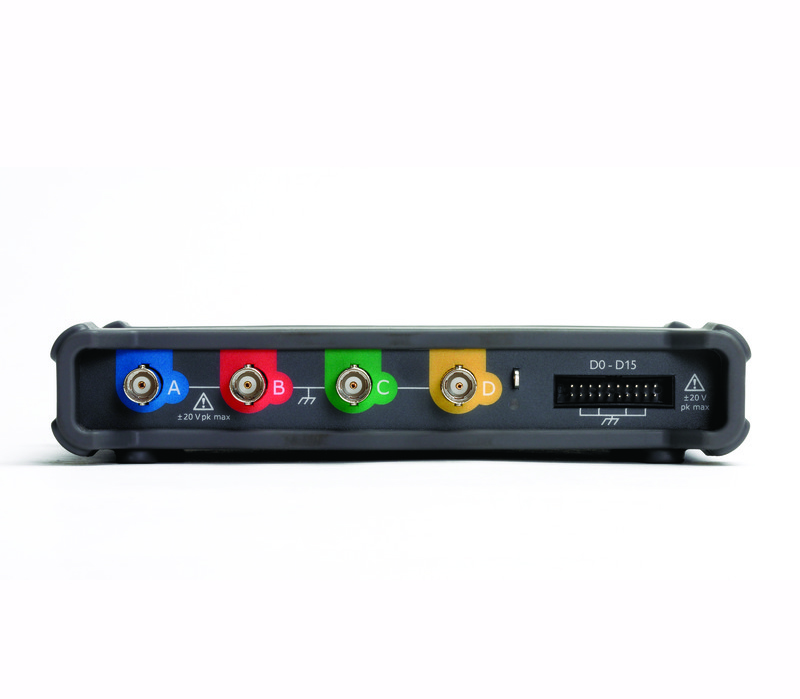

      2或4通道示波器和混合信号示波器
    产品简介:
      强大、便携、又高性能
      PicoScope3000系列电脑示波器小型、轻量、又便携,同时具有高性能规格参数,因此能够全面满足工程师在实验室内或外出使用的要求。
      该系列示波器有2或4路模拟通道,在混合信号示波器上还有另外的16路数字通道。灵活又高分辨率的显示选项使你能够观看和分析每个信号的纤毫细节。
      与PicoScope6软件一起使用,这些示波器提供最合适又最成本效益的工具包,可广泛应用于各种领域,包括嵌入式系统设计、研发、测试、教学、服务和维修。
      高带宽和采样率
      除了它们小巧便携和低成本之外,在性能方面也出类拔萃。拥有最大200MHz的输入带宽,PicoScope3000系列示波器可测量广泛的信号类型,从DC和基带到射频并且直至VHF。
      1GS/s实时采样率能精细显示高频率。对于重复性信号,使用等效采样(ETS)模式,可使采样率提高到10GS/s。具有至少5倍输入带宽的采样率,使PicoScope3000系列示波器能够捕获高频信号细节。
      深度存储器
      PicoScope3000系列示波器具有巨型缓存,允许示波器在高采样率下跨越长时基。例如,拥有512MS缓存的PicoScope3206和3406型号在1GS/s采样率下可一直下到50ms/div(500ms总捕获时间)。
      包含各种超强工具让你方便管理和分析所有数据。还有很多功能例如波罩容限测试和彩色余辉模式,PicoScope6软件使你能够放大波形到几百万倍。
      先进显示
      PicoScope软件为你观察你的信号提供先进的细节和清晰度。显示区域的大部分给了波形,确保巨量数据一览无余。即使使用笔记本电脑,PicoScopeUSB示波器的观察区域也能提供上佳尺寸、分辨率、和灵活性,这是传统台式示波器不能比的。
    技术参数:

推荐附件:


      TA132,150 MHz高阻抗无源探头1:1/10:1,BNC接头

          TA102,两只脚探头定位器
          TA139,逻辑测试夹,10个一包
          TA136,20-路数字输入电缆用于MSO

  有源示波器探头
      TA041,25MHz,700V差分示波器探头10:1/100:1
      TA042,100MHz,1400V差分示波器探头100:1/1000:1
      TA043,100MHz,700V差分示波器探头10:1/100:1
      TA044,70MHz,7000V差分示波器探头100:1/1000:1
      TA045,200MHz,20V差分示波器探头10:1
      TA057,25MHz,1400V差分示波器探头20:1/200:1
      TA058,50MHz,70V差分示波器探头10:1
  电流钳
      HZO50,30A交直流电流钳
      TA018,60A交直流电流钳
      TA019,600A交直流电流钳
      HZO51,200A/2000A交直流电流钳
  BNC端子和引线
      MI030,BNC转BNC电缆 1.2 m
      MI029,BNC插头转4mm(香蕉)插头电缆 1.8m
      HZ22,50Ω与1MΩ阻抗匹配器
      HZ24,阻抗匹配器和固定衰减器套件,5件套
  夹子、引线和4mm探头(点击购线网选购)
  其他
      MI106,USB 2.0电缆,1.8 m
      MI146,USB 2.0Y电缆,1.8 m

    订购信息:
      PicoScope 3203D,50MHz,2通道示波器
      PicoScope 3203D MSO ,50MHz, 2通道混合信号示波器
      PicoScope 3204D, 70 MHz, 2通道示波器
      PicoScope 3204D MSO, 70MHz, 2通道混合信号示波器
      PicoScope 3205D, 100MHz ,2通道示波器
      PicoScope 3205D MSO, 100MHz, 2通道混合信号示波器
      PicoScope 3206D ,200MHz, 2通道示波器
      PicoScope 3206D MSO, 200MHz, 2通道混合信号示波器
      PicoScope 3403D, 50MHz, 4通道示波器
      PicoScope 3403D MSO, 50MHz, 4通道混合信号示波器
      PicoScope 3404D,70MHz 4通道示波器
      PicoScope 3404D MSO ,70MHz, 4通道混合信号示波器
      PicoScope 3405D, 100MHz, 4通道示波器
      PicoScope 3405D MSO, 100MHz, 4通道混合信号示波器
      PicoScope 3406D, 200MHz, 4通道示波器
      PicoScope 3406D MSO ,200MHz, 4通道混合信号示波器
    标配信息:
      PicoScope3000系列示波器主机一台
      1/10个探针(2或4)
      快速入门指南
      软件和参考CD
      USB3.0电缆
      交流电源适配器(仅限4通道型号)
         此外:PicoScope3000DMSO套件还包含:TA136数字电缆;TA139包,每包含有10个测试电夹(x2)。   无源示波器探头
          OI8100,60MHz高阻抗无源探头1:1/10:1,BNC接头
          TA131,250MHz高阻抗无源探头1:1/10:1,BNC接头
