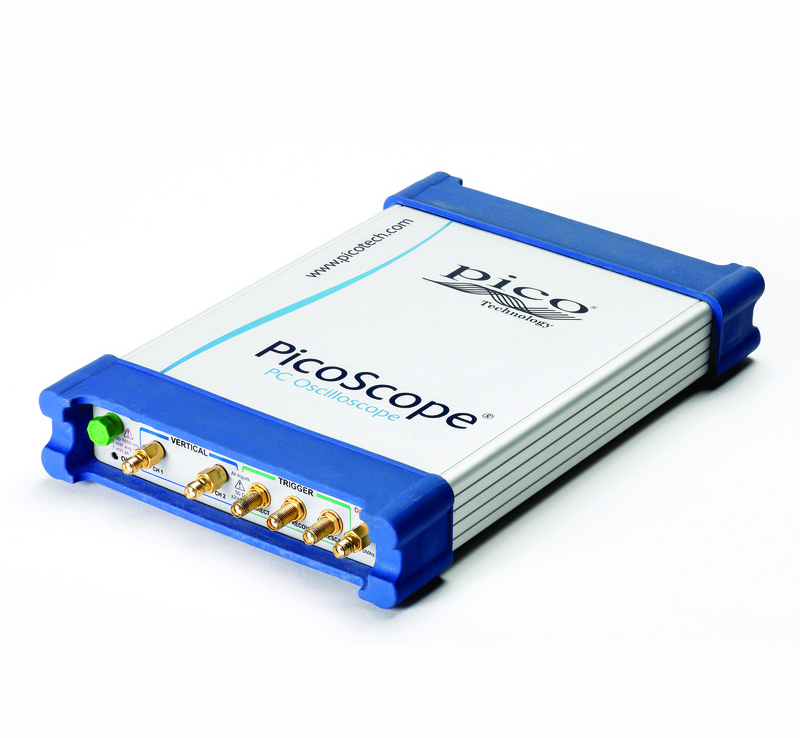

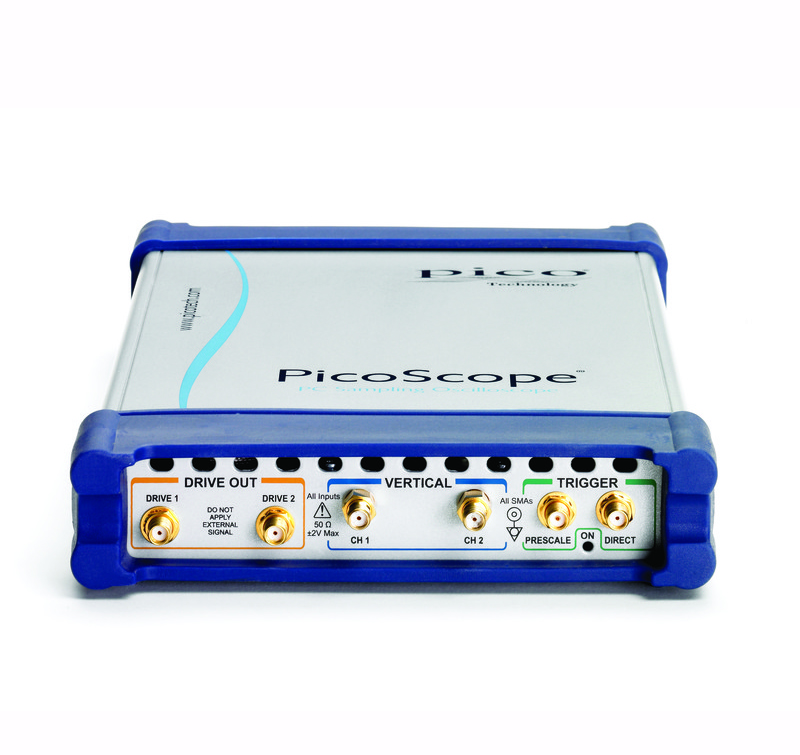

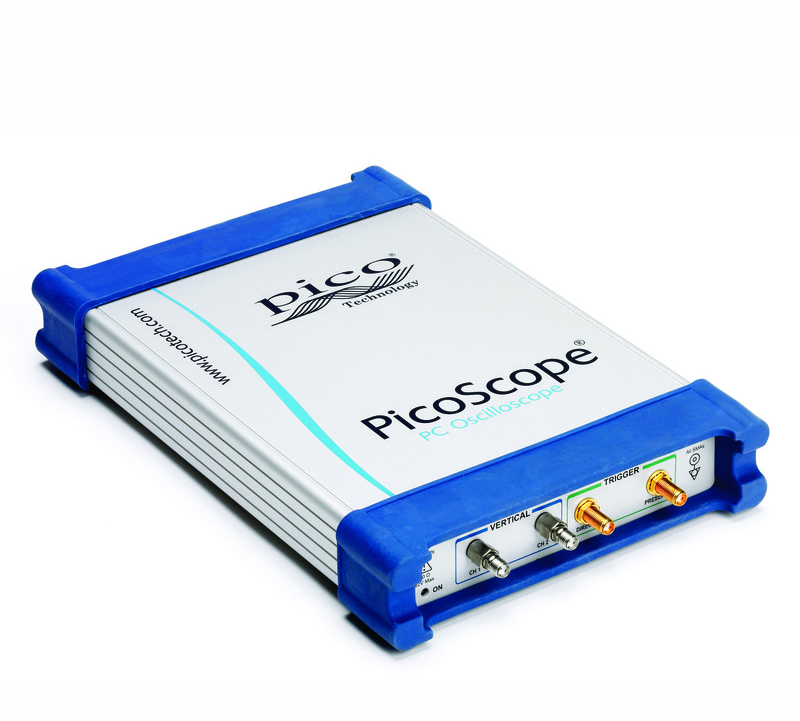

9200系列高速采样示波器
品牌:英国比克 Pico
http://www.hyxyyq.com/down/PicoScope9200guiden.pdf |
简述:专用于高速电信号分析的复杂任务,PicoScope9000系列采样示波器特别适用于很多先进应用包括:信号分析、定时分析、高速数字通讯系统的测试和设计、网络分析、半导体测试、和研发。...
概述
订货信息
资料库
相关产品
型号 | 9201A | 9211A | 9231A |
12GHz采样示波器 | √ | √ | √ |

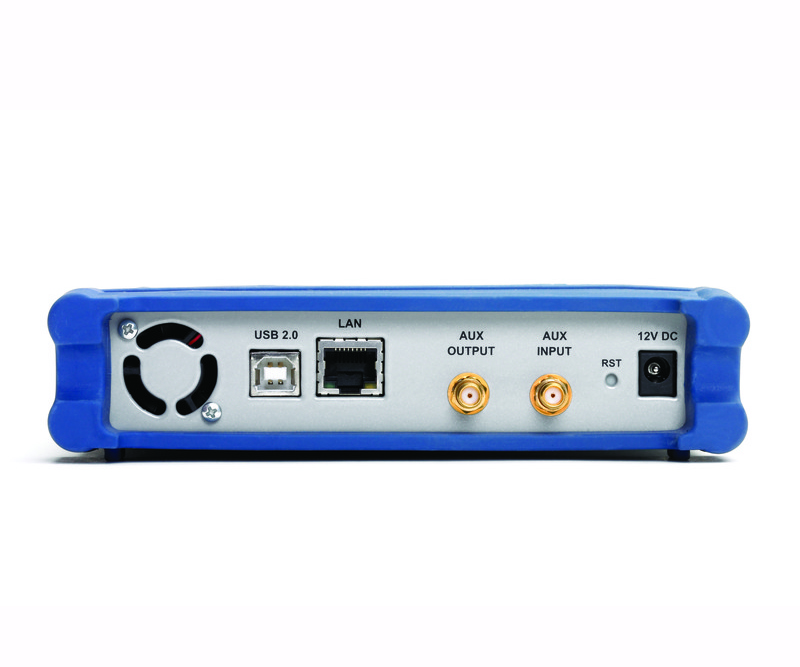

USB端口 | √ | √ | √ |
LAN端口 | √ | √ | |
时钟恢复触发 | √ | √ | |
码型同步触发 | √ | √ | |
双信号发生器输出 | √ | √ | |
电气TDR/TDT功能 | √ | √ | |
8GHz光电转换器 | √ |
垂直 | 所有型号 |
通道 | 2 |
带宽 | DC 至 12 GHz |
上升时间 | 29.2 ps |
分辨率 | 16 位 |
RMS噪音 | <2.0 mV |
垂直增益精度 | ±2 % |
输入范围 | ±1 V |
水平 | 所有型号 |
双时基 | 10 ps/div 至 50 ms/div |
时间间隔精度 | ±0.2% ±15 ps |
分辨率 | 200 fs 最小 |
缓存深度 | 最大 4 kS/通道 |
触发 | 所有型号 |
直接触发带宽 | DC 至 1 GHz |
预定标触发带宽 | 10 GHz |
触发RMS抖动 | <3.5 ps + 20 ppm 延迟设置,典型 |
TDR/TDT | 9211A 和 9231A |
通道 | 2 |
垂直刻度 |
伏特,Rho(2 mrho/div至2 rho/div)
欧姆(1 ohm/div至100 ohm/div)
|
水平刻度 | 时间或距离(米、英尺、英寸) |
函数发生器 | 9211A 和 9231A |
模式 | 步进、粗时基、脉冲、NRZ和RZ |
上升时间 | 100 ps(典型) 步进(TDR) |
测量和分析 | 所有型号 |
标记 | 水平和垂直条或波形标记(x和+) |
自动测量 | 最多40 |
FFT | 同时最多2FFT |
光-电转换器 | 9221A和9231A |
未滤波带宽 | DC至8GHz典型 |
有效波长范围 | 750nm至1650nm |
光纤输入 | 单模(SM)或多模(MM) |
输入返回损耗 | SM: 24 dB, 典型。MM: 16 dB, 典型 |
功能 | 自动刻度、自动校准、演示信号 |
一般 | 重量:1kg;尺寸:170x40x255mm |
-
如果你正在寻找最经济的途径测量高速电信号,PicoScope9000系列PC采样示波器一定是你的最佳选择。
专用于高速电信号分析的复杂任务,PicoScope9000系列采样示波器特别适用于很多先进应用包括:信号分析、定时分析、高速数字通讯系统的测试和设计、网络分析、半导体测试、和研发。
产品特性:
.12GHz带宽,在2通道上
.双时基下至10ps/DIV
.最大10GHz触发带宽
.光和电输入
.包含有源组件
典型应用:
.电气标准一致性测试
.半导体特性描述
.电信服务和生产
.定时分析
.数字系统设计和特性描述
.TDR/TDT测量和分析(只是PicoScope9211A和9231A)
.自动化合格/不合格容限测试
.高速串行总线脉冲响应
.12GHz带宽,在2通道上
.双时基下至10ps/DIV
.最大10GHz触发带宽
.光和电输入
.包含有源组件
选型指南: 规格参考:
B-T滤波器(又成贝塞尔滤波器) 终端带有50ΩSMA(m-f)连接器
|
|
TA2394GHz功率分配器全套: 精密同轴电缆30cm 精密同轴电缆80cm 4GHz50ΩSMA(f-f-f)3-电阻6dB功率分配器 |
|
TA23714GHz25psTDR全套: 18GHz,50ΩSMA(m-m)含带系列适配器 18GHz,SMA(f)参考短路器 18GHz,SMA(f)参考负载器 |
|
衰减器SMA转SMA带宽DC至10GHz TA181衰减器3dB.
TA261衰减器6dB TA173衰减器20dB. |
-
订购信息:
PicoScope9201A,12GHz采样示波器
PicoScope9211A,12GHz采样示波器,带有CDR、LAN和TDR/TDT附件包
PicoScope9231A,12GHz采样示波器,带有8GHz光输入、CDR、LAN、TDR/TDT附件包

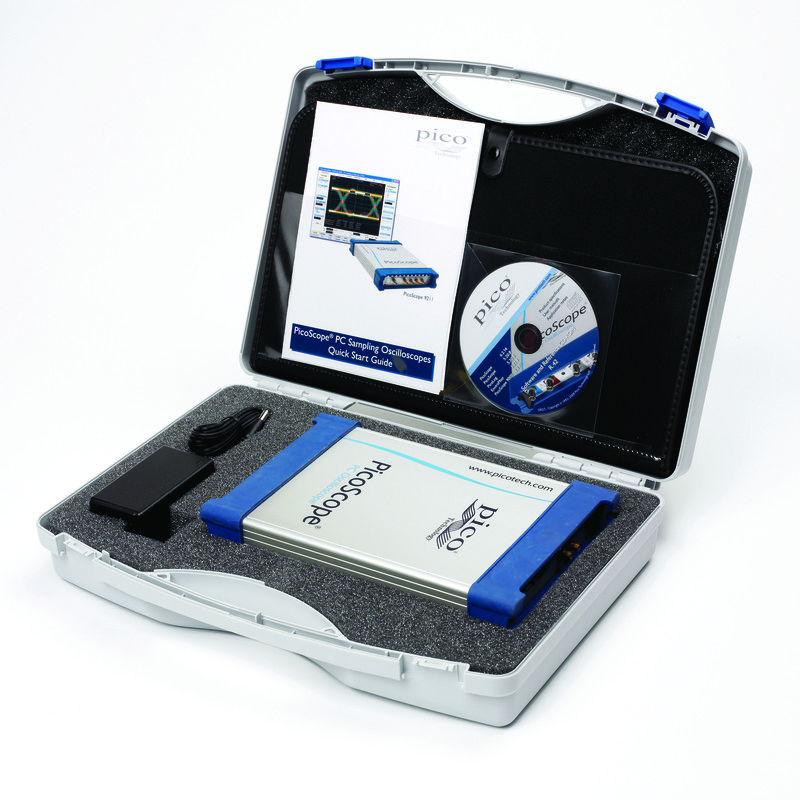

标配附件:
PicoScope9200PC采样示波器
PicoScope9000系列软件CD
两个SMA连接器回收装置(示波器随附)
附加连接器回收装置(仅限9221A和9231A)
通用电源
LAN跳接线(仅限LAN型号)
LAN交叉线缆(仅限LAN型号)
TDR附件包(仅限TDR型号)
安装指南
USB线缆
携带式仪器箱
推荐附件:
无源示波器探头
TA061,1.5GHz低阻抗无源示波器探头10:1,SMA接头
有源示波器探头
TA222,TETRIS15001.5GHz高阻抗有源示波器探头10:1
TA046,800MHz15V差分示波器探头10:1
TA223,TETRIS25002.5GHz高阻抗有源示波器探头10:1
TA112,TETRIS10001GHz高阻抗有源示波器探头10:1
SMARF射频测试附件
其它
MI106,USB2.0电缆,1.8m
