一、概述

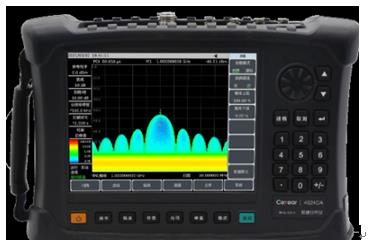

4024CA频谱分析仪是一款专为外场测试而设计的宽带手持式实时频谱分析仪，最大实时分析带宽达到120MHz，具有实时频谱分析、5G NR解调分析、LTE FDD/TDD解调分析、GSM/EDGE解调分析、定向分析等多种测量功能模式以及场强测量、通道功率、占用带宽、邻道功率、音频解调、谐波失真、频谱发射模板/杂散发射模板、室内/室外地图测量等多种智能测量功能，采用8.4寸大屏幕液晶及电容触摸屏一体化设计方便用户操作，结构形式采用手持式机箱，体积小、重量轻、供电灵活、便于机动，极其适合现场使用。
二、技术指标
1. 频率覆盖范围：9k～3.6GHz，含接收机选件
2. 全频段前置放大器：标准配置
3. 优异的射频性能指标
显示平均噪声电平：可达-163dBm@1Hz RBW（典型值）
相位噪声：-115dBc/Hz@100kHz频偏@1GHz载波（典型值）
输入三阶截获点：+13dBm（典型值）
幅度准确度：±1.3dB
4. 实时频谱分析功能
支持数字余辉频谱和瀑布图两种显示模式
最大实时分析带宽：120MHz
最小100%POI捕获时间：5.8μs
5. 分辨率带宽：1Hz～10MHz（1-3倍步进），20MHz
6. 512M大容量IQ数据捕获功能
7.多种测量功能模式：频谱分析、干扰分析（瀑布图、RSSI）、实时频谱分析、定向分析（直接查找、水平扫描、地图定位）、5G NR解调分析、LTE FDD/TDD解调分析、GSM/EDGE解调分析等
8.多种智能测量功能：场强测量、通道功率、占用带宽、邻道功率、音频解调、谐波失真、频谱发射模板/杂散发射模板、室内/室外地图测量等，支持GPS/北斗定位及对机内晶振的频率驯服校准功能
9.多样的辅助测试接口：10MHz参考输入输出接口、GPS天线接口、零扫宽中频输出接口、外触发输入接口等
10.方便快捷的用户操作体验：8.4寸大屏幕高亮液晶以及大字体显示、便捷的电容触摸屏操作、液晶与触摸屏一体化设计、多种显示模式等
11.工作温度范围为-10℃～50℃
12.可通过电池或适配器供电
